Числовая апертура волоконных деталей лежит в пределах 0,4–1,0. Сужающиеся пучки световодов — фоконы (фокусирующие конусы) — собирают на узком торце световой поток, падающий на широкий торец. При этом на выходе возрастают освещенность и наклон лучей. Повышение концентрации возможно до тех пор, пока числовая апертура конуса лучей на выходе не достигнет числовой апертуры световода. Дальнейшее уменьшение диаметра выходного торца приводит к выходу части лучей из боковой поверхности световода или же возвращению их к широкому торцу.

Рис. 107.

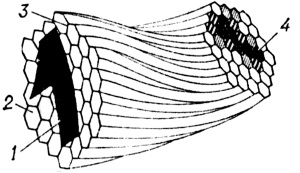

Рис. 108. Поэлементная передача изображения волоконной деталью: 1–изображение, поданное на входной вогнутый торец; 2– светопроводящая жила; 3–изолирующая прослойка; 4–мозаичное изображение, переданное на входной торец

Волокна, закрепленные одним концом (подобно косой щетке) — септроны — позволяют анализировать спектры звуковых частот, выделять голоса из шума толпы.

Волоконные детали фиберскопа изготовляются из особо чистых материалов. Из расплавов подходящих марок стекол вытягиваются световод и волокно; может быть использовано кристалловолокно, выращиваемое из расплава. В нем световодами являются нитевидные кристаллы, а прослойками — добавки, вводимые в расплав.

Самым распространенным фиберскопом в ЦРУ является модель FS-100 (рис. 113). Его световод состоит из 7500 волокон. Изображение выводится на окуляр, а при выдвинутой антенне — передает видеосигнал на приемное устройство. FS-100 позволяет «проникать взором» сквозь щель (отверстие) размером 5 мм в стене, потолке, замочной скважине на глубину (длину световода) до 120 см при секторе обзора в 60°. Аппарат позволяет увеличивать изображение в 10 раз и имеет микрофон, позволяющий вести параллельное подслушивание. Допустимый радиус изгиба световода — 3 см. В рукояти пистолетного типа расположены батарейка и лампочка, что позволяет освещать рассматриваемый объект через световод.

Существуют модели фиберскопов, позволяющие вести съемку в инфракрасном свете и под водой. Модель РК1715 имеет световод длиной до двух метров, сектор обзора составляет 65°.

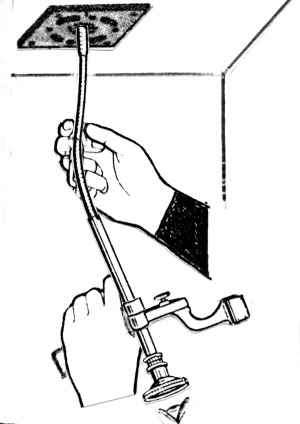

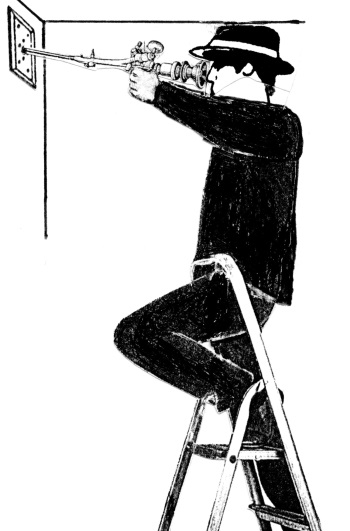

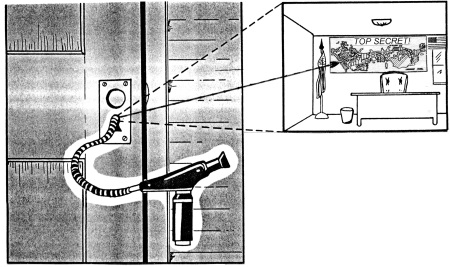

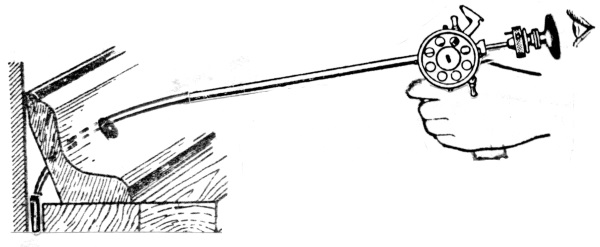

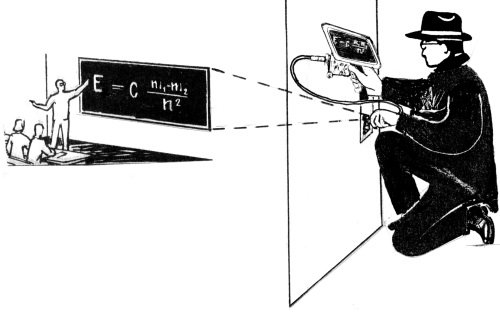

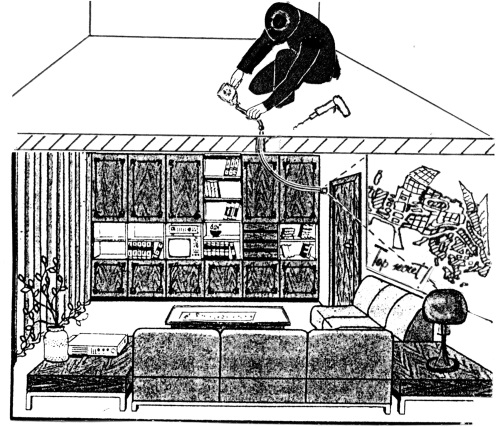

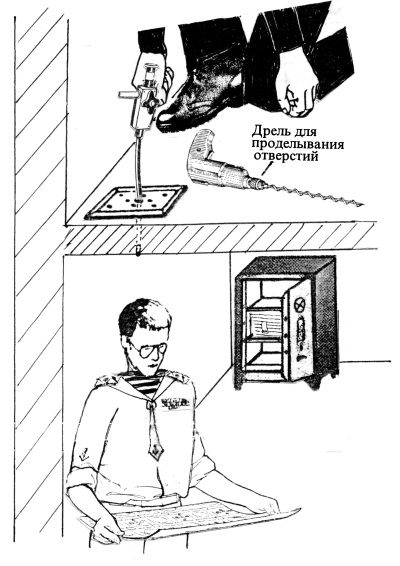

На рисунках показаны некоторые модели фиберскопов и их проникновение в различные отверстия: рис. 109 — сквозь замочную скважину — для съемки карты на вертикальной стене; рис. 110 — сквозь потолок (через заранее просверленное отверстие) — для съемки документов на столе и карты на стене; рис. 111 — сквозь вентиляционное отверстие в стене; рис. 112 — то же в потолке; рис. 113 — сквозь замочную скважину для съемки текста с доски в аудитории; рис. 115 — различные виды фиберскопов (с окулярами для наблюдения и телеэкранами); рис. 116 — в щель между дверями и полом для съемки карты на стене; рис. 117 — в заранее просверленное отверстие в потолке — для съемки карты на стене; рис. 118, 119 — в проделанное заранее отверстие — для наблюдения за помещением нижнего этажа. Понятно, что все отверстия должны быть подготовлены заранее. Иногда для этой цели арендуется соседнее помещение, в котором имитируется ремонт, притупляющий внимание охраны к шуму, и «под шумок» позволяющий сделать необходимое отверстие.

Рис. 110.

Рис. 109.

Рис. 113.

Рис. 111.

Рис. 114.

Рис. 112.

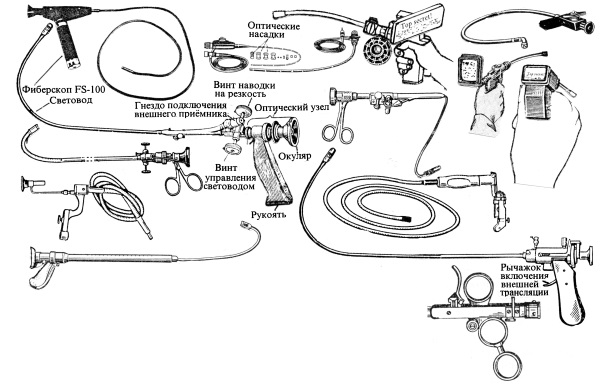

Рис. 115. Различные виды фиберскопов

Рис. 116.

Рис. 117.

Рис. 118.

Рис. 119.

Секретные сведения можно добывать различными способами. Одним из них является похищение или пересъемка на месте секретных документов. Понятно, что все секретные документы находятся в закрытых помещениях и хранятся в сейфах. И если нет возможности незаметно вынести их оттуда или сфотографировать «в рабочем порядке», то одним из вариантов является скрытое проникновение к месту хранения документов. Если нужно, чтобы эта операция осталась в тайне, то документы переснимают и оставляют на месте, в противном случае их похищают.

Перед операцией разрабатывается соответствующий план проникновения на нужный объект, в котором обращается внимание на основные моменты: возможные пути подхода к нему и отхода после операции; удобные места для укрытий между перебежками по открытой местности; график обхода и смены охраны (если таковая имеется); внутренняя планировка помещений офиса; расписание регулярно проходящего рядом транспорта и другие цикличные шумы, под прикрытием которых удобнее было бы работать; система охранной сигнализации.

Так как подобные операции обычно проводятся ночью и работать приходится в темноте, то подробное знание планировки помещения позволит двигаться уверенно. Для этого необходимую часть здания посещают днем, притворяясь простым посетителем; вызванным работником ремонтной службы (для чего заранее выводят из строя определенные коммуникации, например телефонную или электрическую сеть); заводят знакомство с работниками этого офиса и ведут разговоры на интересующую тему; достают чертежи в местных муниципальных органах или архитектурном управлении.
