Рис. 3.

Спектры отражения различных типов человеческой кожи (взяты из базы спектральных данных Университета штата Северная Каролина). Обратите внимание, как они сходны друг с другом, в отличие от других примеров спектров отражения.

Рис. 4.

Примеры “смайликов”. Зеленый цвет нередко ассоциируется с болезнью, синий — с дурным настроением, красный — с силой и гневом, а желтый — с радостью.

Рис. 5.

Определения цветов из “Оксфордского словаря английского языка”, имеющих отношение к коже, крови и эмоциям.

Рис. 6.

При наложении жгута происходит накопление крови, относительно богатой кислородом, в результате чего кожа краснеет и синеет. Кожа над неглубоко залегающими венами содержит большое количество обедненной кислородом крови и потому приобретает зеленоватый и синеватый оттенки. Кожа с пониженным содержанием крови кажется желтой по сравнению с нормой (в центре).

Рис. 7.

Цветовые изменения, которые претерпевает кожа в зависимости от параметров крови, информация, которую могут нести эти цвета, и распространенные ассоциации, связанные с ними.

Рис. 8.

Гипертрихоз — патология, при которой волосы растут на тех участках кожи, которые в норме лишены растительности.

Рис. 9.

а) Представители приматов, не обладающих цветовым зрением, подобным нашему. Видно, что они полностью покрыты шерстью. б) У большинства обезьян Нового Света цветовым зрением обладают лишь самки, в) Среди обезьян Старого Света (и у нас) цветовым зрением обладают и самцы, и самки. На рисунке можно заметить, что представители последних двух групп, (б) и (в), имеют на голове безволосые участки кожи.

Рис. 10.

Радуга — не самый удачный способ изображения оттенков. На ней отсутствуют пурпурные тона, и она не отражает тот факт, что цветовые переходы образуют кольцо: красный плавно перетекает в фиолетовый через пурпурный.

Рис. 11.

Оттенок и насыщенность (два цветовых измерения помимо яркости) вместе образуют плоский диск, где оттенок — координата на окружности, а насыщенность — расстояние от центра.

Рис. 12.

Этот плоский диск аналогичен тому, который мы видели на предыдущем рисунке, с той лишь разницей, что теперь он показывает не местоположение на окружности (оттенок) и не расстояние от центра (насыщенность). Вместо этого на нем изображены две координатные прямые: желто-синяя (вертикальная) и красно-зеленая (горизонтальная). Они иллюстрируют свойственный нашему цветовосприятию цветовой антагонизм: на противоположных сторонах круга находятся оттенки, которые воспринимаются нами как антиподы. Наш мозг ощущает переход от красного к зеленому благодаря сопоставлению сигналов, получаемых от колбочек, чувствительных к длинноволновому (i-колбочки) и средневолновому (М-колбочки) свету: чем выше активность L-колбочек по сравнению с M-колбочками, тем краснее видимый нами оттенок, а чем выше активность M-колбочек по сравнению с L-колбочками, тем больше мы видим зеленого. Что же касается различий на сине-желтой оси, то их мозг воспринимает, сопоставляя сигналы от колбочек, чувствительных к коротковолновому свету, то есть S-колбочек, и усредненным значением сигнала от колбочек двух других типов: чем выше активность S-колбочек по сравнению со всеми остальными, тем больше мы видим синего, а чем она меньше, тем больше мы видим желтого.

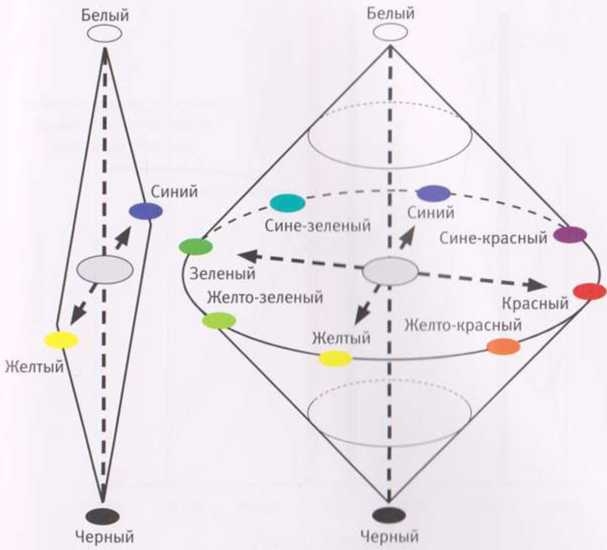

Рис. 13.

Без дополнительного типа колбочек, имеющегося у трихроматов (справа), большинству млекопитающих недостает одного из цветовых измерений: красно-зеленой оси координат. У них есть всего два измерения: яркость и единственное собственно цветовое измерение — ось, идущая от желтого к синему через серый.

Рис. 14.

Чувствительность колбочек имеющихся у нас трех типов (S, М и L) к разным длинам волн. Можно видеть, что колбочки УМ и L обладают практически одинаковой чувствительностью (максимально возбудимы при длинах волн, равных соответственно 535 и 562 нм). Также показан типичный спектр отражения человеческой кожи. Его отличительной чертой является изгиб в виде буквы W, образуемый графиком на уровне, соответствующем приблизительно 550 нм. Обратите внимание на то, что левое нижнее колено и срединный пик этой W примерно совпадают со значениями максимально высокой чувствительности колбочек M и L, соответственно. Своей W-образной формой кривая обязана окисленному гемоглобину крови. Именно благодаря тому, что S- и L-колбочки наиболее чувствительны к этим, а не каким-то иным, длинам волн, мы способны с легкостью замечать даже незначительные изменения цвета кожи.

Рис. 15.

Спектр кожи, воспринимаемый сетчаткой (то есть после прохождения через все глазные фильтры), меняется в зависимости от показателей подкожной крови. Синий и желтый графики характерны соответственно для кожи с высоким и низким содержанием крови (точнее, гемоглобина). Обильное кровоснабжение сдвигает И/-образный зигзаг на графике вниз, а недостаток крови — вверх. Красная кривая соответствует высокому уровню оксигенации подкожной крови, зеленая — низкому. Колебания претерпевает лишь один участок спектра — область “буквы ИГ. Рассчитав разницу между суммарными активностями колбочек типов L и /И, можно оценить уровень содержания кислорода в крови. Обратите внимание на то, что изменение оксигенации мало затрагивает высоту местоположения W на графике, то есть колебания концентрации кислорода слабо влияют на изменение оттенка кожи по желто-синей оси. Сравнивая усредненную активность M-колбочек и L-колбочек с активностью S-колбочек, головной мозг способен делать выводы об интенсивности кровоснабжения кожи.
