Сварка порошковой проволокой получает большое применение при изготовлении и монтаже строительных конструкций на строительно-монтажной площадке благодаря высокой производительности и низкой чувствительности к внешним условиям. Наибольшее применение получили проволоки малого диаметра (1,6–2,4 мм) марок ПП—АН1, ПП—АНЗ, ПП—АН7, ПН—АНН, ПП–1ДСК, ПП–2ДСК и др. Они позволяют получить сварные швы с высокими механическими свойствами.

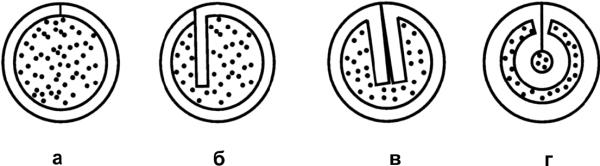

Рис. 59.

Схема изготовления порошковой ленты:

а – отбортовка нижней ленты; б – заполнение порошком и укладка верхней ленты; в – завальцовка кромок нижней ленты; г – выдавливание углублений для уплотнения порошка и придания гибкости ленте

Разработан и успешно применяется способ сварки самозащитной проволокой, т. е. сплошной легированной проволокой без защитной среды (открытой дугой). Металл специальных электродных проволок, применяемых для этого способа, содержит раскисляющие и стабилизирующие элементы. При сварке происходит компенсация выгорания марганца и кремния за счет повышенного содержания их в металле проволоки. Имеющиеся в электродной проволоке алюминий, титан, цирконий и церий обеспечивают хорошее раскисление сварочной ванны, образуя соединение, переходящее в шлак.

Эти элементы связывают азот, нейтрализуя его вредное действие на пластичность и вязкость металла. Введение церия и циркония повышает ударную вязкость и пластичность металла шва. Они также способствуют устойчивости процесса сварки и уменьшению разбрызгивания металла. Этим способом можно производить сварку в углекислом газе постоянным током прямой полярности, что позволяет значительно повысить коэффициент наплавки и производительности сварки. Для этого способа применяют проволоки марок Св–20ГСТЮА и Св–15ГСТЮЦА.

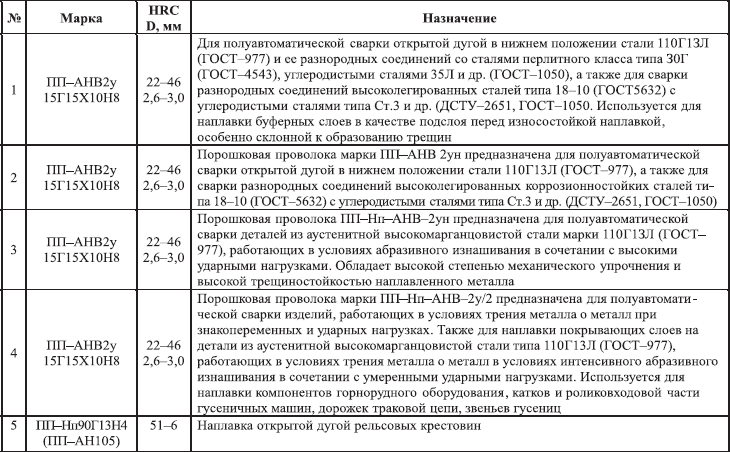

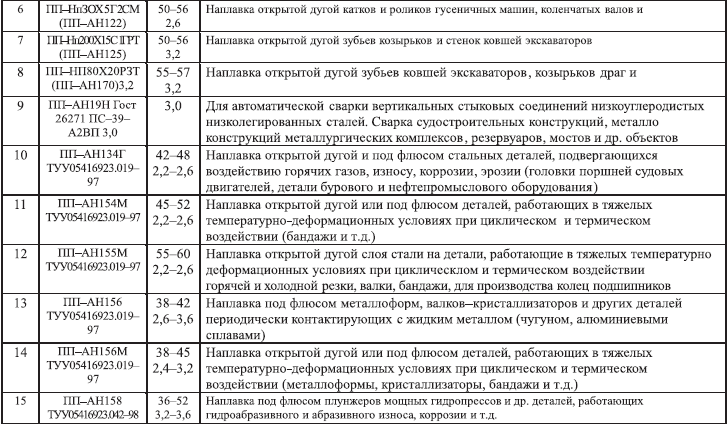

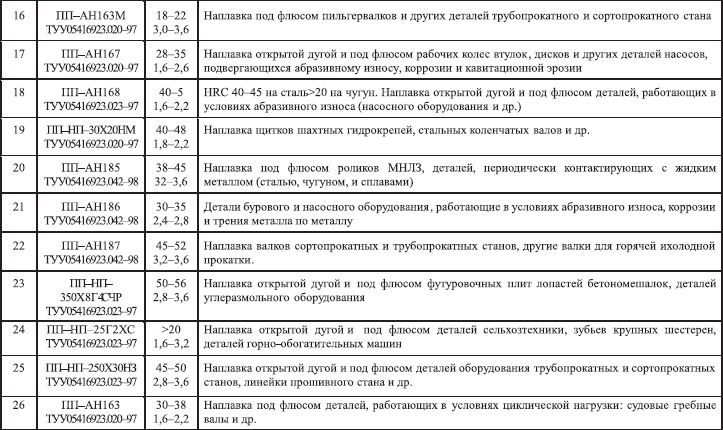

Таблица 12

Порошковые проволоки

Для сварки используют электроды:

НИИ–48Г (Э–10Х20Н9Г6С) – для сварки ответственных конструкций из низколегированных и специальных сталей, высокомарганцовистых сталей типа 110Г13Л, а также сварки таких сталей с хромоникелевыми аустенитными сталями;

ОЗЛ–19 (10Х23Н12Г) – для сварки и заварки дефектов литья из высокомарганцовистой стали марки 110ПЗЛ, а также сварки этой стали с другими сталями, в том числе с легированными типа 30ХГСА и углеродистыми типа сталь 35, сварки в нижнем, вертикальном и ограниченно потолочном положениях шва постоянным током обратной полярности;

ЭА–112/15(10Х15Н25М6Г2АФ) – для сварки легированных высокопрочных сталей типа АК и высокомарганцовистых сталей;

ЭА–395/9 (08Х16Н26М6АГ2) – для сварки ответственных конструкций из легированных сталей повышенной и высокой прочности в термически упрочненном состоянии без последующей после сварки термической обработки, в том числе сталей типа АК, а также сварки углеродистых и низколегированных сталей с аустенитными сталями, например, типа 110Г12Л;

ЭА–981/15 (10Х15Н25М6Г2АФ) – для сварки легированных прочных сталей типа АК и высокомарганцовистых сталей типа 110Г13 разработанная институтом электросварки им. Е. О. Патона самозащитная порошковая проволока ПП АНВ – 2у.

Порошковая проволока ПП АНВ–2у используется для дуговой механизированной сварки при ремонте деталей и оборудования горнодобывающей и горно-обогатительной техники, работающей в условиях трения металла о металл, абразивного изнашивания, а также под воздействием ударных нагрузок. Она может быть использована для наплавки буферных слоев в качестве подслоя перед износостойкой наплавкой, особенно склонной к образованию трещин.

Данный тип сварки предназначен для механизированной полуавтоматической сварки открытой дугой в нижнем положении стали 110Г13Л (ГОСТ –977) и ее разнородных соединений со сталями перлитного класса типа 30Г (ГОСТ–4543), углеродистыми типа 35Г и др. (ГОСТ–1050). Также для сварки разнородных соединений аустенитных высоколегированных коррозийно-стойких сталей типа 12Х18Н10Т (ГОСТ–5632) с углеродистыми сталями типа ВстЗ и др. (ДСТУ 265), (ГОСТ–1050), для сварки стали 45Г17ЮЗ. Наиболее широко применяется порошковая проволока ПП АНВ–2у для сварки и ремонта ковшей карьерных экскаваторов типа ЭКГ–5А, ЭКГ–8, ЭКГ–12,5, ЭКГ–15, KOMATSU PC1600, KOMATSU 4000 и т. д.

Используется проволока для приварки броневых плит в дробилках, наплавки катков и роликов ходовой части гусеничных машин, дорожек траковой цепи, звеньев гусениц, для приварки козырьков к черпакам драг, для приварки литых надставок из стали 110Г13Л к боковинам из стали 30Г рештаков передвижных скребковых конвейеров. Проводились сварочные работы по установке в ковшах защитного износостойкого покрытия, а также по защите от износа кузовов БелАЗов. По упрощенной технологии без предварительного и сопутствующего подогревов применяется для сварки закаливающихся сталей типа 30ХГСА.
