Шрифт:
Если плита предназначена для прозрачной отделки, при которой текстура древесины хорошо просматривается, то ширина заготовок может составлять 60–100 мм. При этом нужно следить за направлением годичных слоев.
Склеивание можно совместить с гнутьем, чтобы получить различные криволинейные заготовки. В домашних условиях для этого можно использовать планки из массивной древесины толщиной 3–5 мм, фанеры или брусков толщиной 20 мм (в последних нужно обязательно заранее проделать продольные пропилы).
Гнутоклеевые заготовки бывают с незамкнутым или замкнутым контуром. При изготовлении первых нужно сделать следующее: делянки, которые подлежат склеиванию, покрыть клеем, положить на жесткий шаблон в виде незамкнутого контура и зафиксировать струбцинами. После того как клей отвердеет, делянка сохранит приданную ей форму.
Для вторых подбирают или изготавливают, например из ДСП, разъемный шаблон соответствующей формы (в виде овала, круга и пр.). После выкладывания первой делянки, например из фанеры (изгиб поперек волокон, наружные слои фанеры сохраняют прямолинейность), стыки фиксируют шпильками (крепеж, напоминающий гвозди, у которых отсутствуют шляпки). Далее смазывают ее клеем, кладут вторую делянку и зажимают струбцинами. Когда клей затвердеет, выполняют следующий слой, причем каждый из них должен перекрывать стыки предыдущих. Здесь придется обратиться к геометрии и учесть, что длина первого слоя определяется по формуле L = D, а всех последующих – Ln = (D + 2tn), где tn – толщина всех предыдущих слоев.
Чтобы снять заготовку, выбивают клинья и стальные пластины, которыми скреплялся шаблон. Все сказанное выше наглядно показано на рис. 69.

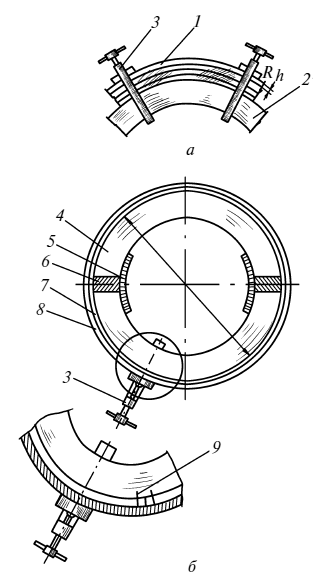

Рис. 69. Изготовление гнутоклееных элементов: а – открытого контура; б – закрытого контура; 1 – делянка; 2 – шаблон незамкнутого контура; 3 – струбцина; 4 – шаблон замкнутого контура; 5 – стальная пластина; 6 – клин; 7, 8 – делянки; 9 – шпильки
Из продольных самым простым является соединение внакладку косым срезом, при котором концы брусков надо срезать под углом в 15° и наложить друг на друга, предварительно смазав срез клеем.
Для обеспечения давления при склеивании шиповых соединений используются:
1) упругая деформация древесины как шипа, так и проушины, которая создается при посадке с натягом. При этом древесина шипа сжимается, а проушины – расширяется. В результате этого возникают направленные перпендикулярно к поверхностям усилия, которые и сохраняют фиксацию. Подобные соединения не нуждаются в прессовании. Однако следует соблюсти достаточную точность при выпиливании, поскольку при большом зазоре между шипом и проушиной крепление получается ослабленным и требующим вставления между сопрягаемыми элементами кусочка шпона; при избыточном натяге клей стекает вниз, шип распирает проушину, что в итоге приводит к тому, что поверхности склеиваются только у основания шипа. Такие соединения необходимо запрессовывать;
2) фиксация с помощью струбцины.
Соединения «ласточкин хвост», ящичные, на вставную рейку и на шкантах (о них будет сказано далее) осуществляются без прессования, поскольку в этих случаях достаточно очень точно обработать сопрягаемые поверхности.
Технологически процесс склеивания состоит из следующих последовательно выполняемых операций:
1) подготовки деталей или шпона;
2) приготовления клея;
3) нанесения его на поверхность деталей (заготовок);
4) открытой выдержки, в течение которой клей впитывается;
5) закрытой выдержки, при которой заготовки наложены друг на друга, и запрессовывания деталей (заготовок) в сжатом состоянии до тех пор, пока клей не схватится;
6) выдержки деталей (заготовок) после распрессовывания.
Клей, нанесенный на поверхность детали, проникает в меж– и внутриклеточные пространства древесины и отвердевает там, соединяя две поверхности множеством тончайших связей. Его количество не должно быть ни слишком толстым (склеиваемые поверхности будут неплотно прилегать друг к другу), ни чересчур тонким (такое склеивание называется «голодное», так как между поверхностями образуется очень мало нитей), поскольку в обоих случаях прочность изделия становится хуже. Время выдержки зависит от используемого средства. Для глютиновых клеев это определяется температурой деталей (заготовок) и воздуха в помещении. При температуре ниже 25 °C клей густеет и перестает смачивать поверхность, при соответствующей температуре время выдержки составляет 4–5 мин, а в случае подогрева этот период увеличивается до 25 мин.
Для синтетических клеев время выдержки не превышает 25–30 мин. Увеличивать его не следует, так как средство может частично отвердеть.
Немалую роль играет и качество клея, который может иметь синтетическое или животное происхождение. К первой группе относятся глютиновые и казеиновые клеи, а ко второй – клеи на основе карбамидо– и меламиноформальдегидных (термореактивных) и поливинилацетатных (термопластичных) смол (ПВА). От того, какое средство используется, зависит, какое его количество потребуется для выполнения склеивания. Соединение бывает качественным, если на 1 м2 поверхности расходуется определенное количество клея:
1) глютинового – 200–350 г;
2) казеинового – 160–280 г;
3) карбамидоформальдегидного – 140–200 г;
4) фенолформальдегидного – 160–250 г.
Кроме того, необходимо учесть, что при склеивании шиповых соединений, полуторцовых поверхностей и в том случае, если оно сопровождается гнутьем, расход клея увеличивается на 50 %.
Для обеспечения плотного прилегания деталей (заготовок), которые могут иметь неровности, используются различные приспособления. В домашних условиях это чаще всего струбцины, благодаря которым поверхности контактируют по всей площади.
