Киль МиГ-21ПФМ был больше чем на стандартном МиГ-21ПФ. Кроме того, контейнер тормозного парашюта ПТ-21УК был перенесен с задней левой части фюзеляжа в корневую часть киля.

Слева на МиГ-21Ф-13 и МиГ-21ПФ монтировалась небольшой воздухозаборник для охлаждения аппаратуры. На самолетах третьего поколения его не было.

Вид на воздухозаборник с другого ракурса. Стабилизатор поднят.

Воздух для форсажа подавался через длинный воздухозаборник, который монтировался только справа. Он был характерен как для МиГ-21ПФ так и для МиГ-21ПФМ.

Антенна СРО-2М «Хром-Никель», смонтированная на киле этого МиГ-21ПФМ. Кроме того, виден приемник СОД-57М, который обычно был зеленым, а на этом музейном экземпляре – серебристый.

Контейнер тормозного парашюта ПТ-21УК, в котором располагался парашют площадью 19 М2. Парашют выпускался на максимальной скорости в 320 км\ч и когда самолет был на высоте 1 м над полосой. Полностью выпускался за 1.5 секунд. Такой контейнер также монтировался на МиГ-21ПФМ поздних серий.

МиГ-21У-600 («черный 297»\ серийный 664819) ВВС ГДР готовится к вылету. На этом варианте не выло антенны радиостанции Р-832. ГДР-вские МиГ-21У имели трехзначный черный номер, в то время как истребители имели красный номер.

Вылет польского МиГ-21У-600 («красный 2720»\серийный 662720). На этом самолете контейнер тормозного парашюта установлен на нестандартном месте, нет и зеркала заднего вида. В руках техника лестница, по которой летчики забирались в самолет.

МиГ-21У-600 («черный 275»\ серийный 663219) из состава Flieger Ausbildungs Geschwader 15 “Heinz Kapelle”at ВВС ГДР. Самолет получен 15 июля 1966 года и списан в марте 1990 года. Несмотря на то что самолет получил номер 23-92 Бупдеслюфтваффе тем не менее ни один самолет этого типа на вооружении не состоял.

Грузинский МиГ-21УМ («красный 27»). На самолете сохранился оригинальный камуфляж ВВС СССР и номер. Самолет сфотографирован на летом поле «Tbilaviamsheni Ltd» (бывший советский завод ГЛЗ-31) в Тбилиси.

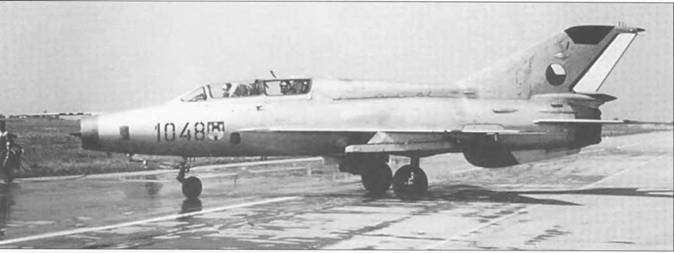

МиГ-21УС («черный 1048»\ 10685148) серийный ВВС Чехии. Инструкторское зеркало в поднятом состоянии. Сразу за номером эмблема 9-го авиаполка. Позднее самолет был списан.

Американские войска, высадившие в Сомали в декабре 1992 года обнаружили этот МиГ-21УМ («синий 205»\ серийный 516963026) в аэропорту Могадишу в разобранном состоянии. Позже США передали контроль над страной войскам ООН.

На МиГ-21У стояли катапультные кресла СК, что обусловило более широкие проемы в фонаре. На МиГ-21УМ и МиГ-21УС стояли кресла КМ-1 и более узкие проемы соответственно. Кроме того, па МиГ-21У не стояла трубка Вентури, ставшая стандартной для дальнейших модификаций. На этом вариант стоял прицел АСП-5НД и автопилот КАП-2К. На обоих пилотах шлемы ГШ-6 и противоперегрузочные костюмы для высотных полетов.

На МиГ-21УС перископ монтировался посредине фонаря. Под фонарем стоит трубка Вентури.

Трубка Вентури была важным элементом системы поддержания давления в кабине АД-6Е. Сама трубка была другой конструкции, чем на истребителе МиГ-21ПФМ. Оранжево-черные обозначения под кабиной предупреждали наземный персонал о наличии катапультных кресел.

МиГ-21У («черный 4916\серийный 664916) ВВС Чехословакии. Как па этом варианте, так и на МиГ-21УС отсутствовал сенсор перехода в критические углы атаки ДВА-ЗА, который монтировался в носу слева МиГ-21УМ. Сразу за фонарем располагался топливный бак (всего запас топлива на МиГ-21У составлял 2350 литра).

На всех учебных МиГ-21 трубка Г1ВД была смещена вправо. На этой фотографии хорошо виден большой отсек для доступа к авионике.

Обслуживание МиГ-21УМ («красный 7503» 1 серийный 03695175) ВВС Польши. На самолете стоят все необходимые заглушки красного цвета. Кроме того, в носу стоит сенсор ДВА-ЗА, а также автопилот АП-155. Интересно, что на этой машине стоит температурный датчик СРД-5, что крайне нетипично для учебных машин. Все учебные машины располагали носовой стойкой с КТ- 102 и основными – КТ-92.
