Трехсоставная антенна системы опознания СРО-2 «Хром». Такая система использовалась на всех МиГ-21 и нескольких типах советских самолетов, включая Ту-134.
Фонарь МиГ-21МФ откидывался вправо.
Для открытия фонаря МиГ-21МФ использовался ручной механизм открывания. Этот механизм находился слева.
Крепление фонаря в открытом состоянии. Обычно оно красилось в тот же цвет, что и внутренняя часть кабины.
Открытый фонарь МиГ-2ГМФ («красный 513»\серийный 8613) ВВС ГДР. Внутренняя часть кабины покрашена темно-синей краской. Видны провода электрической системы.

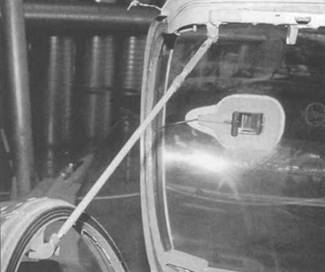

Трос, который удерживал фонарь в открытом положении. Обычно на МиГ-21МФ был еще один, который на этой машине демонтирован.
Более детальный вид на крепление троса удержания фонаря.
Система закрытия кабины МиГ-21МФ, только с правой стороны. Хорошо видны провода электрической системы.
Красная рукоятка аварийного торможения располагалась справа в кабине МиГ-21 МФ. Хорошо виден экран РЛС.
< image l:href="#"/>Несколько десятков кнопочек на правой стороне кабины. Предназначены для включения большинства приборов, в том числе РП-22С «Сапфир» 21 и радиокомпаса АРК-10.
Небольшие кнопки на левой панели МиГ-21МФ предназначены для наземного персонала и отвечают за давление в кабине. В полете летчиком не использовались.
Серебристая коробка – панель кислородной системы, монтировалась слева. Система была очень важна для жизнедеятельности летчика па большой высоте. Именно сюда подключались шланги шлема пилота.
Ручка управления тягой двигателя – на левой консоли. Положение вниз – максимальная тяга. На ручке находилась кнопка управления радиостанции Р-802 (РСНУ-5В). Хорошо видны шланги кислородной системы в наземном положении.
Сразу за ручкой управления двигателем находилось управление системой «Лазурь». С ее помощью наземные контроллеры наводили летчика на цель по радио. Система была не любима летчиками, так как не отвечала требованиям постоянно меняющейся тактической ситуации.
Ручка управления МиГ-21МФ. На ней находилось пять кнопок и один переключатель. Черная кнопка справа – включение автопилота АП-155, белая – слежения за целью, красная слева – открытия огня. Тут же находится режим переключения оружия. Обратите внимание ни предохранительную скобу.
На самом верху приборной панели находился оптический прицел АСП-ПФД-21 А. Справа находится фотокинопулемет CLH-45-1000C. Он использовался для контроля результатов стрельбы. Большинство таких фотокинопулеметов были покрашены черным, однако были и исключения – серебристый. Сразу над ФКН был смонтирован индикатор угла атаки ДВА-ЗА.
На всех МиГ-21 стояли две педали, на которых были кожаные петли для фиксации ног летчика. Обычно они были очень изношенными, так как использовались очень интенсивно.
Вид снизу на зеркало заднего вида ТС-27АМШ. Хорошо видно подведение электрического кабеля, который питал систему обогрева.
Дополнительная панель приборов, которая располагалась справа, была предназначена прежде всего для информирования пилота о разных неполадках в системе. Внизу находились различные барометрические приборы.
Зеркало заднего вида ТС-27АМШ. Летчик использовал его для того, чтобы наблюдать за тем, что сзади. Такое же зеркало монтировалось на поздних МиГ-21 бис. На МиГ-21СМ\М было по разному.
ТС-27АМШ также устанавливался на МиГ-21 третьего и четвертого поколений. Зеркало обеспечивало угол обзора назад в 35°. Однако отметим, что на МиГ-21МФ обзор у летчика был значительно хуже чем у любого западного летчика-истребителя.
