размещение розеток и выключателей внутри сан узлов запрещено, кроме специальных розеток для фенов и электробритв (для них предусматривается питание через разделительный трансформатор с двойной изоляцией). Розетки не должны находиться менее чем в 50 см от газовых и электроплит, раковин и других заземленных металлических предметов;
провода прокладывают исключительно по горизонтали или вертикали по известной схеме, чтобы при последующем забивании гвоздей или сверлении отверстий их нельзя было повредить. При монтаже провода по горизонтальной линии он должен отстоять от карниза и балки на 5–10 см, от потолка — на 15 см, от плинтуса — на 5–20 см. Вертикальные участки проводки не должны подходить к углам помещения, оконным и дверным проемам ближе чем на 10 см;
недопустимо, чтобы проводка контактировала с металлическими конструкциями дома. Вблизи газопроводов разрешается прокладывать кабель на расстоянии не менее 40 см; при размещении рядом с трубопроводом отопления и горячего водоснабжения электропроводку следует защищать от высоких температур асбестовыми листами и прокладывать на расстоянии не менее 10 см;
не допускается тянуть электропроводку пучками и располагать проводами менее чем в 3 см один от другого;
соединения и ответвления следует выполнять в предназначенных для этого коробках — соединительных и ответвительных, причем их крышки не разрешается заклеивать обоями или покрывать штукатуркой и открывать под напряжением;
для соединения жил заземляющих и нулевых проводов друг с другом необходимо использовать сварку, в то время как присоединение их к электроприборам, требующим заземления и зануления, — посредством болтовых соединений.
Электрофурнитура и материалы
Без главных составляющих электропроводки, к которым относятся провода, кабели и шнуры, невозможно ее осуществление. Провод — это одна или несколько жил — голых или покрытых изоляцией (металлической оболочкой, обмоткой, оплеткой).
Кабель представляет собой несколько изолированных проводов, заключенных в герметичную оболочку, которая бывает металлической или неметаллической.
Шнур — это, как минимум, две гибкие жилы, соединенные посредством скрутки или неметаллической оплеткой.
Жилы, образующие кабель, шнур и провод, изготавливают из меди или алюминия. Медные провода и кабели по сравнению с алюминиевыми имеют ряд преимуществ, в частности плотность тока, которую они способны проводить, в 1,5 раза больше, чем у алюминиевых; они образуют более прочные контактные соединения, благодаря чему электропроводка не склонна к перегреванию; они более устойчивы к коррозии и поэтому более долговечны. Однако медные провода и кабели по своей стоимости в 2–2,5 раза превышают алюминиевые аналоги.
В зависимости от конкретного предназначения, предпочтение может быть отдано тем или другим проводам, шнурам и кабелям, поэтому необходимо ориентироваться в этом вопросе и выбирать соответствующий материал. Следовательно, надо разбираться в маркировке, которая включает буквенное и цифровое обозначения, в которых зашифрована вся информация о материале, количестве жил, их сечении, особенностях изоляции и оболочек. Для провода:
первая заглавная буква обозначает материал жил: А — алюминий; у медного провода такого символа нет;
следующие одна или две заглавные буквы указывают вид провода (П — провод; ПП — плоский провод) или материал изоляции кабеля (В — поливинилхлорид, П — полиэтилен, Р — резина, Н — наирит (торговое название хлоропреновых каучуков);
на третьем месте в маркировке кабеля стоит материал оболочки — его обозначают те же буквы, что и материал изоляции;
дополнительная информация: Г — гибкий; Н — негорючий; О — наличие в изоляции оплетки (если О предшествует буква «Т», то это означает, что оплетка пропитана противогнилостным составом); Пс — самозатухающая изоляция; С — свинцовая оболочка; Ф — металлическая фальцованная оболочка; Шв — добавочный защитный шланг, изготовленный из полиэтилена или ПВХ;
следующие далее цифры указывают на число жил и их сечение, например 4 X 25. Это значит, что провод состоит из четырех жил сечением 2,5 мм2.
Для кабеля: первая буква указывает на материал внутренней изоляции жил (для кабеля с алюминиевыми жилами, о чем сообщит первая буква «А», это будет вторая заглавная буква), вторая — на изоляцию самого кабеля, последующие буквы — на дополнительные сведения.

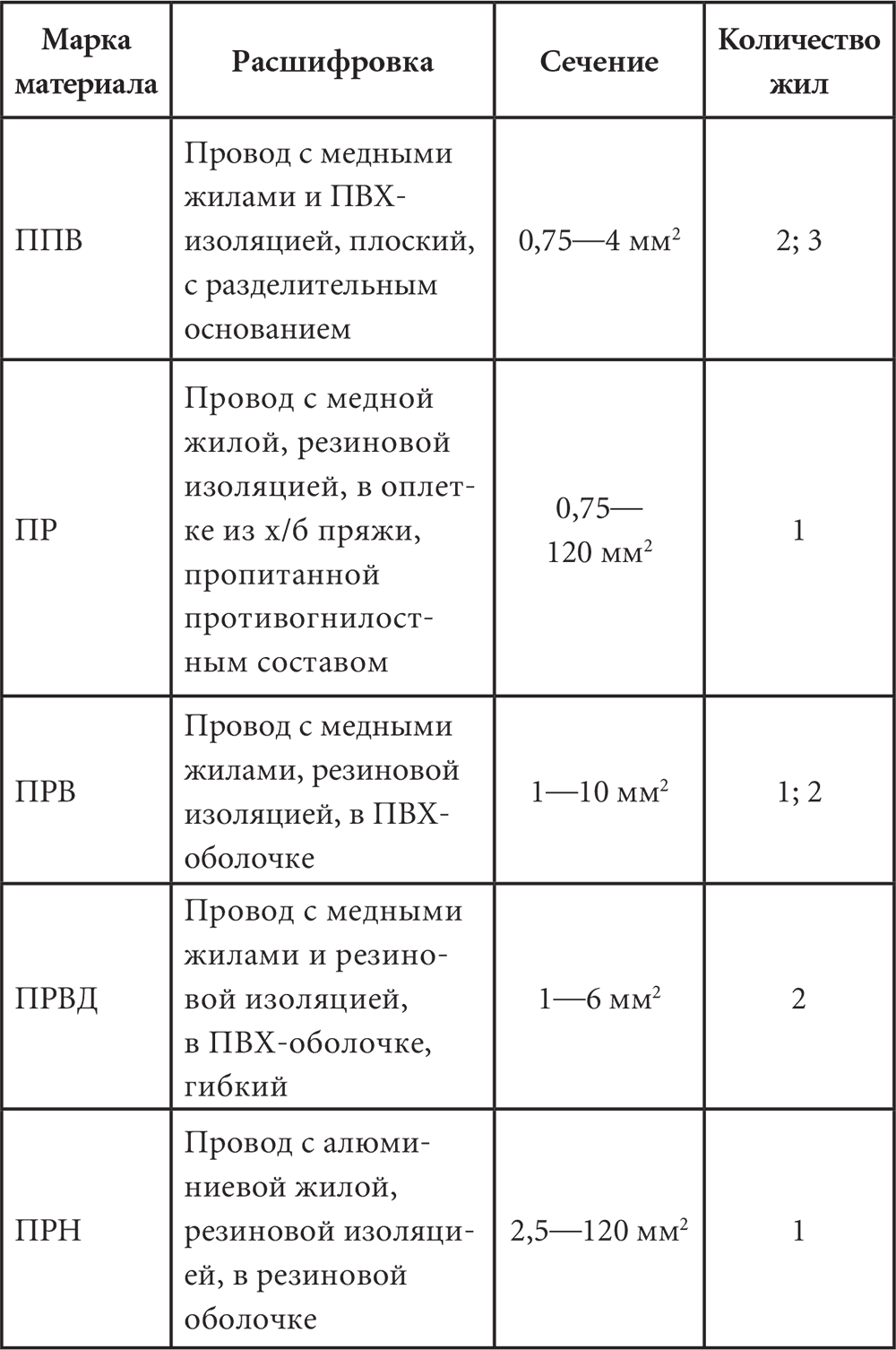

Информация о небольшой части проводов, кабелей и шнуров, применяющихся для электропроводки, представлена в таблице 1.
Таблица 1
Некоторые провода, кабели и шнуры для электропроводки
На современном отечественном рынке представлен широкий ассортимент кабелей и проводов. При их выборе надо принимать во внимание вид электропроводки, особенности среды, в которой она будет функционировать. Сечение провода или кабеля зависит от предполагаемой токовой нагрузки. Занижение сечения может привести к перегреву проводов, разрушению оболочки, пожарам и травматизму. Завышение сечения означает увеличение стоимости кабельно-проводной продукции. Особенно тщательно следует подходить к выбору материала для электропроводки для помещений с повышенной влажностью и температурой (для саун, бань), условия в которых приводят к преждевременному износу изоляции, негативно сказываются на ее эффективности и надежности (чем выше температура, тем ниже должна быть токовая нагрузка, сечение жил — больше).
