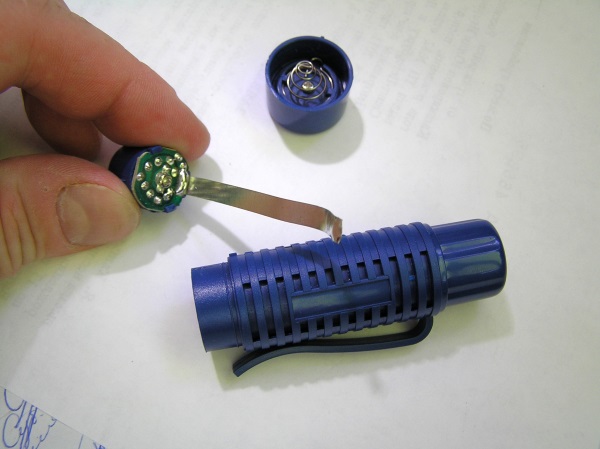

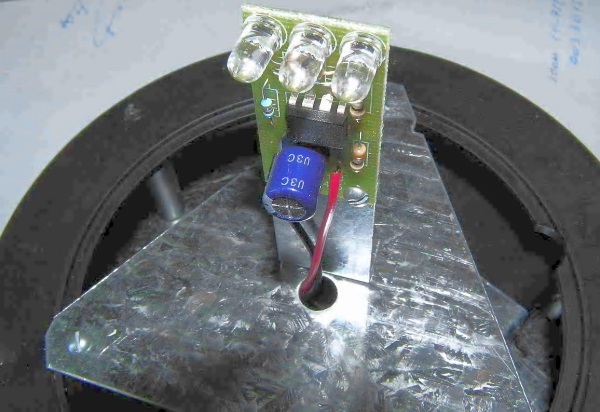

Рис. 2.11. Вид на печатную плату, устанавливаемую в корпусе

Внешней вид готовой конструкции представлен на рис. 2.9 (выше).

С обратной стороны корпуса я установил плоский магнит для того, чтобы устройство удобно фиксировалось на металлический каркас детской коляски (см. рис. 2.12).

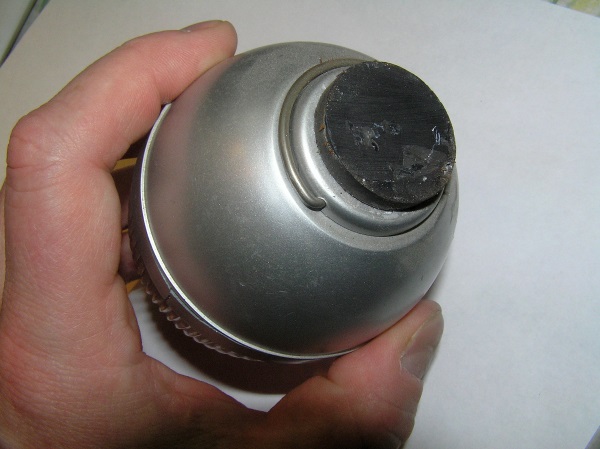

Рис. 2.12. Оборотная стороны корпуса устройства

Для того, чтобы выходной каскад обладал еще большей мощностью можно установить в точку «А» (рис. 2.8) усилитель тока на транзисторе VT1 так, как это показано на рис. 2.13.

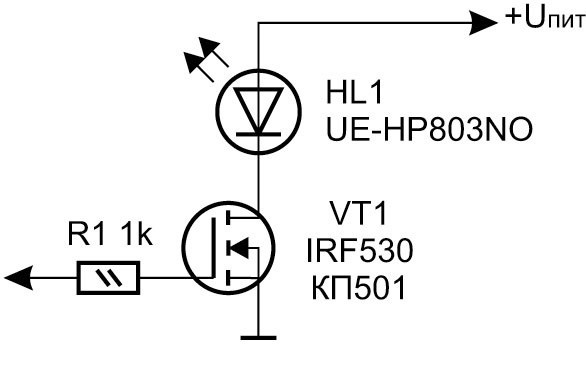

Рис. 2.13. Схема подключения дополнительного усилительного каскада

Варианты доработок таковы.

После такой доработки можно применять три параллельно включенных светодиода типов LXHL-PL09, LXHL–LL3C (1400 мА), UE-HR803RO (700 мА), LY-W57B (400 мА). Автономный источник питания разрядится довольно быстро.

Можно и максимально упростить схему, оставив в ней только элемент питания напряжением 4…12 В, включатель и специальный светодиод со встроенной схемой управления, который изменяет цвета (есть двухцветные, есть те, что переливаются всеми 65 000 оттенками).

Если между точкой «А» и положительным полюсом источника питания включить капсюль со встроенным звуковым генератором, во время вспышек светодиода будет активен звуковой сигнал. Эта опции может развлечь ребенка в качестве игрушки, когда он не спит.

При повторении описываемого устройства может потребоваться подбор частотозадающих элементов (R1, R2, С1) и мультивибратора.

Во время летнего отдыха все кажется безмятежным до той поры, пока вы не почувствуете влияние комаров с их предательскими укусами и неприятным жужжанием.

Среди большого количества устройств, заявленных производителем как отпугиватели комаров (и или прочих вредителей) есть интересные для анализа радиолюбителей образцы. И если ранее подобные устройства были «завязаны» на питание от осветительной сети 220 В, или имели автономное питание от нескольких батарей (эквивалентное напряжение 9 В и выше), то недавно появились портативные (переносные) устройства с питанием от одной «пальчиковой» батарейки и «спрятанные» при этом в небольшой корпус, по габаритам едва превышающий губную помаду или спичечный коробок.

К примеру, портативный отпугиватель комаров, внешний вид которого представлен на рис. 2.14, собран по схеме высокочастотного генератора на комплементарной паре биполярных транзисторов и нагружен на пьезоэлектрический капсюль BZ1. От значений элементов С1, R1, R2 зависит частота генерации.

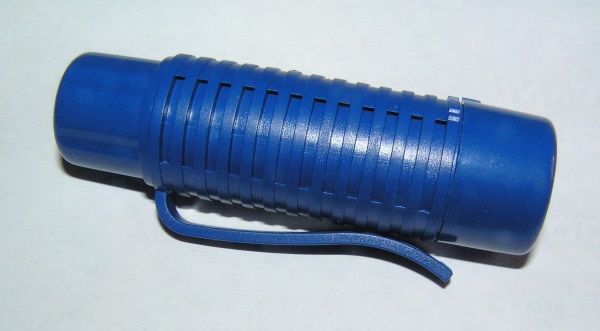

Рис. 2.14. Внешний вид устройства

Особенность приведенного автономного устройства в минимальном напряжении питания, которое можно получить всего от одного элемента типа АА/LR6 c напряжением 1,5 В.

Электрическая схема устройства представлена на рис. 2.15.

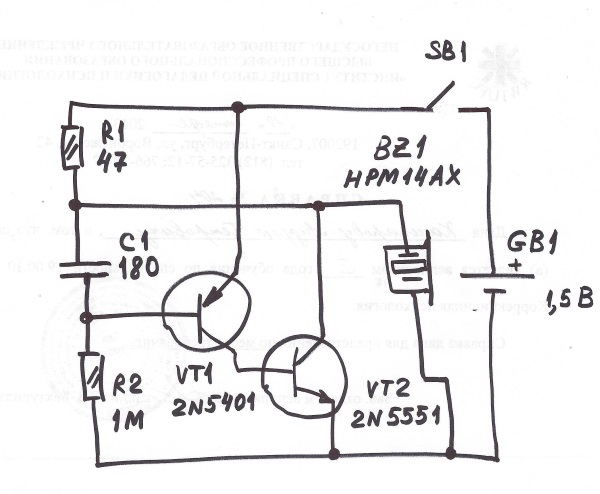

Рис. 2.15. Электрическая схема устройства

При приведенных в схеме (рис. 2.15) значениях элементов частота генерации составляет 5,45 кГц. Такая частота не влияет на работу радиоприемных, телевизионных и компьютерных устройств.

Монтаж элементов довольно компактный; он представлен на рис. 2.16.

Рис. 2.16. Монтаж устройства, вид на печатную плату со стороны дорожек

Пользуясь электрической схемой и ее описанием в части рекомендуемых замен радиодеталей, ребята могут самостоятельно собрать устройство излучения небольшой мощности и экспериментировать с ним, в том числе – изменять частоту излучения и наблюдать эффективность результатов. Небольшая мощность этого устройства служит гарантией безопасности таких экспериментов.

Кремниевый биполярный эпитаксиально-планарный p-n-p транзистор в корпусе ТО-92 2N5401 предназначен для использования в высокочастотных устройствах радиоаппаратуры широкого применения с

малым уровнем шумов и повышенным напряжением питания. Это вытекает из его электрических характеристик. Отечественный аналог КТ6116А. В данной схеме транзистор 2N5401 уверенно работает при минимальном напряжении питания и в генераторном режиме. Его также можно заменить на 2N5401C, 2N5401G, 2N5401N, 2N5401S, G2N5401, H2N5401, L2N5401. При других заменах устройство не проверено.
