Броненосец “Custoza". 1875 г.

(Наружный вид и план батарейной палубы с указанием бронирования)

“Custoza” был заложен 17 ноября 1869 г. на верфи San Rocco фирмы Stabilimento Technico Triestino в Триесте, был спущен на воду 20 августа 1872 г. и 11/13 февраля 1875 г. прошел первое испытание.

Корабль назван в честь австрийских побед над Сардинией в 1848 г. и Италией в 1866 г. близ деревни Кустоцца в Северной Италии.

Прежде всего следует отметить, что “Custoza” стал первым австрийским большим броненосным кораблем, построенным с железным корпусом. Надо сказать, что в этом австрийцы обогнали своего оппонента по ту сторону Адриатики – первым итальянским “металлическим” (правда, уже с использованием не только железа, но и стали) броненосцем собственной постройки стал знаменитый “Duilio”, заложенный в 1873 г. и вступивший в строй лишь 1880 г. Современники “Custoza” – цитадельные броненосцы типа “Palestro” – имели композитные корпуса.

Обводы корпуса были подобны обводам броненосца “Lissa”, при постройке корпуса была применена продольная система крепления, принятая Ридом (главным кораблестроителем британского флота) на броненосце “Bellerophon”. Корпус имел двойное дно и несколько водонепроницаемых переборок. Как на всех броненосцах того времени, корма образовывала свес для прикрытия руля и винта. Форштевень был вооружен тараном длиной 1,067 м от носового перпендикуляра.

К носу от миделя корабля был расположен 2-х ярусный броневой каземат, занимающий всю ширину до борта, опиравшийся на главную палубу и отделенный броневыми траверзами от носовой и кормовой частей корабля. Поскольку каземат не выступал за пределы борта, для облегчения продольного носового огня, борт в носу от него выше главной палубы выполнили в виде среза, т.е. он был сдвинут внутрь и шел параллельно ДП, а чтобы сильно не уменьшать площадь палубы, этот участок борта сделали как можно короче. Образовавшиеся углы между палубой и бортом были забраны железными ставнями для отвода ударов волн. В корме от каземата борт был заглублен только для верхних орудий.

С конструктивной точки зрения 2-х ярусный каземат был выгоден тем, что концентрация всей артиллерии корабля на ограниченной площади палуб в середине корабля способствовал облегчению оконечностей. Каземат прикрывался сверху навесной палубой, которая продолжалась до носа и образовывала полубак. В корме оборудовали полуют – на такой же высоте. Боевая рубка со штурвалом располагалась в верхнем ярусе каземата позади носовой траверзной переборки.

Согласно официальным (архивным) данным [20], технические данные “Custoza” были следующими:

Водоизмещение: порожнее 6559,76 т, конструктивное: 7175,95 т, в полном грузу: 7730,99 т.

Длина между перпендикулярами: 92,143 м (по данным [5] -91,99 м), длина по ВП: 90,089 м, длина наибольшая: 95,023 м (по данным [5] – 93,1 м), ширина по ВЛ: 17,702 м, ширина наибольшая: 18,03 м (по данным [2]). Средняя осадка при водоизмещении: порожнем – 7,039 м, конструктивном – 7,54 м, в полном грузу – 7,9 м.

Осадка по данным [2]: носом – 6,83 м (по данным [5] – 6,7 м, по данным [2]: кормой – 8,15 м (по данным [5] – 8,08 м, по данным [2]: средняя – 7,49 м (по данным [5] – 7,42 м.

Глубина интрюма: 9,5 м, глубина интрюма с килем: 10,563 м, погружение: 13,37 т/см, площадь миделя: 11,1 м^2 (по данным [2]), площадь грузовой ватерлинии (ГВЛ): 1353,5 м^2 (по данным [2]), коэффициент полноты площади миделя: 0,851, остойчивость: при максимальном водоизмещении – 7621,1 м и осадке – 7,84 м.

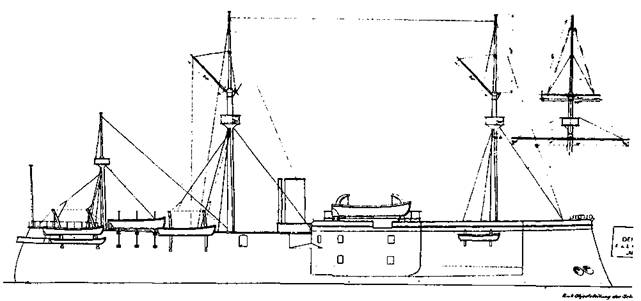

Броненосец “Custoza". 1875 г. (Наружный вид)

Метацентрическая высота составляла 0,851 м.

“Custoza” получил “современное” миделевое сечение – полное и с относительно малой осадкой (несмотря на то, что все еще зависело от площади парусности).

При вступлении в строй броненосец имел на вооружении 8 26-см /22 22-тонных казнозарядных орудий Круппа, а также сталебронзовые орудия Ухатиуса : 6 9-см/24 и 2 7-см/15.

Постепенно увеличивая огневую мощь своих броненосцев, австрийцы перешли на “Custoza" к 27-см орудиям, которыми, впрочем, они вооружили только этот корабль, что все более придавало австрийскому броненосному флоту вид "флота образцов”.

259,9-мм (10,24-дюймовых) орудие Круппа образца 1876 г. с длиной ствола в 22 калибра имело вес с затвором 22 т, бомба закаленного чугуна весом 160,5 кг или стали весом 179,5 кг, выпускаемая с начальной скоростью 480 м/сек, была способна у среза ствола пробить железную броневую плиту толщиной 381 мм (по данным [5] – 356 мм), а на дистанции 10 каб. и при нормальном ударе – железную броню 240 мм. Вооруженный такими орудиями “Custoza” в течение почти десяти лет являлся самым мощным броненосцем Габсбургского флота.

Все восемь 26-см орудий были размещены в блокированном двухъярусном каземате, который располагается в передней части корабля, к носу от миделя. На каждом ярусе располагалось по 4 орудия, верхний ярус каземата соответствовал уровню верхней палубы корабля. Главной целью этих кораблей было обеспечение равного по силе бортового либо продольного носового залпа при минимальном числе орудий. Поэтому, по возможности большая часть орудий должна была быть способной участвовать либо в бортовом, либо в продольном залпе. Результатом стало весьма своеобразное решение: почти каждое из орудий было снабжено двумя портами. А для подобной “манипуляции", т.е. для перемещения орудий внутри каземата, от одного порта к другому, орудия были размещены на специальных поворотных платформах, приводимые в движение лебедками через зубчатые шестерни. Эти установки были подобны станкам системы Скота, примененными на английском броненосце “Hercules".
