а

б

Рис. 1.20. Перспективный БПЛА Hoder компании AESIR (Великобритания, 2009): а – общий вид аппарата; б – выставочный образец

Это дешевые и экономичные летательные аппараты аэродинамического типа, в которых в качестве несущего крыла используется не жесткая, а гибкая (мягкая) конструкция, выполненная из ткани, эластичного полимерного материала или упругого композитного материала, обладающего свойством обратимой деформации.

В этом классе БПЛА можно выделить беспилотные моторизованные парапланы, дельтапланы и БПЛА с упруго деформируемым крылом.

Беспилотный моторизованный параплан – аппарат на основе управляемого парашюта-крыла, снабжённый мототележкой с воздушным винтом для автономного разбега и самостоятельного полёта. Крыло обычно имеет форму прямоугольника или эллипса. Крыло может быть мягким, иметь жесткий или надувной каркас. Пример – разработки американской фирмы Atair Aerospace, которая предложила серию беспилотных парапланов под общим названием LEAPP (Long Endurance Autonomous Powered Paraglider) (рис. 1.21). Их основное достоинство – экономичность. Они снабжены двигателями внутреннего сгорания и способны длительное время медленно барражировать над объектом, производя, например, видеосъемку. Для запуска требуется площадка длиной 2-3 м для короткого разбега. Модель Micro LEAPP является компактной модификацией, которую может обслуживать один человек (предусмотрена переноска аппарата в заплечном ранце) [30]. Недостатком беспилотных моторизованных парапланов является трудность управления ими, так как навигационные датчики не имеют жесткой связи с крылом. Ограничение на их применение оказывает также очевидная зависимость от погодных условий.

а

б

Рис. 1.21. Беспилотные мотопарапланы фирмы Atair Aerospace: а – модель LEAPP Type I (взл. масса 1600 кг, длина 2,7 м, длительность полета 48 ч ); б – модель Micro LEAPP ( взлетная масса 34 кг, длина 1 м, длительность полета 4 ч); в – одна из модификаций Micro LEAPP в полете

Беспилотный моторизованный дельтаплан – это аппарат на основе мягкого крыла дельтавидной формы. Такое крыло представляет собой три жесткие направляющие, соединённые между собой в передней точке и образующие в горизонтальной плоскости веер, с углом между трубами 90-140 градусов. Между трубами натянута прочная ткань. Две боковые направляющие и задняя кромка ткани образуют при виде сверху почти треугольник. Крыло крепится на тележку, на которой смонтированы двигатель с винтом (тянущим или толкающим) и аппаратура (рис. 1.22). Управление полётом осуществляется обычно с помощью дополнительных аэродинамических элементов, небольшой деформации крыла или с помощью перемещаемого центра тяжести.

а

б

Рис. 1.22. Беспилотные мотодельтапланы: а – с толкающим винтом; б – с тянущим винтом

Рис. 1.23. Беспилотный мотодельтаплан с собранным крылом (Белоруссия, 2007). Назначение аппарата – видеосъемка для различных задач милиции.

Скорость современных дельтапланов составляет от 25 км/ч до 100-130 км/ч, высота полётов достигает 6 км и более. По сравнению с беспилотными мотопарапланами мотодельтапланы значительно проще и стабильнее в управлении благодаря наличию жестких связей крыла с остальной конструкцией.

Преимущество мотодельтаплана по отношению к другим БПЛА заключается в простоте и надёжности конструкции, дешевизне и компактности в сложенном виде (рис. 1.23), минимальной необходимой длине площадки для взлёта и посадки, бесшумности, отсутствию влияния вибраций от ротора несущего винта на аэродинамические элементы конструкции [31].

Крыло в аппаратах такого типа выполняется из композитного материала с большой степенью упругости. Это позволяет сворачивать крыло без опасения потерять его форму (рис. 1.24, а).

а

б

в

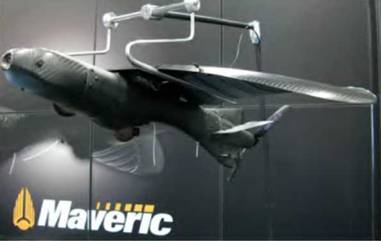

Рис. 1.24. БПЛА Maverick компании Prioria Robotics (США, 2013): а – общий вид; б – пневматическая катапульта; в – вылет БПЛА из катапульты

Оно также хорошо противостоит соударениям с землей и препятствиями. Примером может служить БПЛА Maverick – компактный и очень легкий электрический летательный аппарат, разработанный американской компанией Prioria Robotics [32]. Гибкое упругое крыло позволяет размещать Maverick в небольшом тубусе диаметром 15 см. Кроме того, по заявлению авторов, такое крыло способно частично компенсировать порывы ветра и улучшать стабильность полета. Аппарат оснащен камерой для видео и фото съемки. Запуск БПЛА может производиться как "с руки", так и с помощью специальной пневматической катапульты. После вылета из катапульты аппарат разворачивает крылья (рис. 1.24, б, в). Гибкое крыло не имеет элеронов, поэтому управление осуществляется с помощью небольших аэродинамических рулей в хвостовой части. БПЛА Maverick имеет массу 1,16 кг, радиус действия до 5 км и способен находиться в воздухе от 45 до 90 минут, совершая полет со скоростью от 40 до 100 км/ч.

Этот тип аппаратов известен также как БПЛА с вращающимся крылом (англ.: rotary-wing UAV, rotorcraft UAV, helicopter UAV). Часто их называют также VTOL UAV (Vertical Take-off and Landing UAV) – БПЛА с вертикальным взлетом и посадкой. Последнее не совсем корректно, так как в общем случае вертикальный взлет и посадку могут иметь и БПЛА с неподвижным крылом (например, как в СВВП – за счет реактивного сопла, при взлете и посадке направляемого вертикально вниз).

Подъемная сила у аппаратов этого типа также создается аэродинамически, но не за счет крыльев, а за счет вращающихся лопастей несущего винта (винтов). Крылья либо отсутствуют вовсе, либо играют вспомогательную роль. Очевидными преимуществами БПЛА вертолетного типа являются способность зависания в точке и высокая маневренность, поэтому их часто используют в качестве воздушных роботов.

Существует множество схем построения аппаратов вертолетного типа [33, с. 14-17]. Все рассматриваемые далее схемы построения вертолетов сведены в таблицу 1.3.
