Слава Богу, что хоть не пришлось ломать голову, перебирая различные компоновочные варианты. Наличие базовой машины неумолимо диктовало переднемоторную схему с продольным расположением силового агрегата. [43]

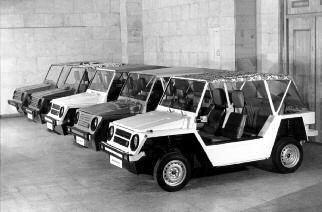

"Нива" вполне могла оказаться либо такой (ФИАТ, вверху), либо этакой…
Пора было приступать непосредственно к проектированию. Его возглавил Лёва Мурашов, имевший опыт подобного рода на Запорожском автозаводе.
43
Хотя были сторонники и "поперечника". Такую идею упорно продвигал, в частности, кузовщик Г. Аверин.
Для ускорения работ они вполне разумно решили обойтись на первом этапе без дизайнерской проработки. На данный момент внешний вид – не главное.
И, не считаясь со временем, группа Мурашова спроектировала автомобиль всего за три месяца! Чертежи тут же были переданы в цех для изготовления.
В отличие от Чебурашки, на сей раз обошлись без каких-либо макетов, гипсовых слепков и прочего. В этом просто не было необходимости, поскольку панели были плоскими и никаких лекальных сопряжений просто не было.
По чертежам модельщики сразу начали делать оснастку, а жестянщики – выколачивать по ней кузовные детали.
И к апрелю 1972 года первый образец был собран. За ним вскоре последовал и второй.
Образцы перспективного вазовского джипа, которых было два, получили индекс Э2121.
Уникальным был на них силовой агрегат – так принято называть двигатель с навешенными на него узлами.
В то время появились опытные образцы 1,6-литрового мотора, который предназначался для уже разрабатывавшегося тогда модернизированного "люкс-варианта" на смену 2103. [44]
44
Этому автомобилю сначала был присвоен индекс 21031. "Единичка" в конце и означала модернизацию – вспомним 2101 и 21011. Затем по непонятным причинам (это всё же не новая модель) индекс был заменён на 2106, под которым машина и пошла в производство.
К этому двигателю на Э2121 крепилась серийная коробка передач с жёстко пристыкованной к ней оригинальной раздаточной коробкой. Снизу к двигателю был подвешен редуктор переднего моста.
Другими словами, двигатель, коробка, раздатка и мост составляли на образцах первой серии единое жёсткое целое.
Подвеска передних колёс была сразу выполнена независимой, на штампованных поперечных рычагах с винтовыми пружинами (по типу 2101). Тем самым от привычной для джипов жёсткой балки отказались сразу, и правильно сделали.
Как и в случае с Чебурашкой, ШРУС в приводах передних колёс оставался несбыточной мечтой. Поэтому внутренние шарниры приводов имели скользящие сухари, а наружные представляли собой обычные сдвоенные карданы.
Задний мост – по сути такой же, как на "Жигулях", только чуть побольше. Разве что полуоси были полностью разгруженными – они легко вытаскивались из ступицы наружу, как на грузовиках. Позже удалось перейти на привычный всем и более простой полуразгруженный вариант.

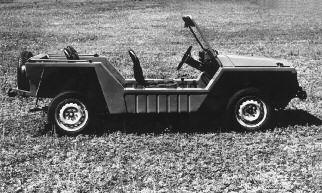

Несущий кузов сделали предельно простым – открытым, с брезентовым верхом. Сняв тент и откинув вперёд рамку ветрового стекла, можно было буквально разложить автомобиль в невысокую плоскую тележку.
Дуга безопасности вначале отсутствовала. Её пришлось делать и устанавливать самим испытателям перед началом работ. К ней же прикрепили и ремни безопасности.
Оригинальной являлась схема переключения передач. Одним движением можно было включить только передний мост, или только задний, или оба вместе.
Уникальность подобной конструкции трудно переоценить. Практически мгновенно автомобиль мог быть преобразован из переднеприводного в задне- и полноприводной.
Подобную схему конструкторы заложили вполне сознательно, чтобы иметь возможность исследовать как можно больше вариантов. И было ясно, конечно, что она приемлема только на первом этапе испытаний, когда проводился огромный комплекс поисковых работ.
Для исследователя – сущий подарок! Которым мы, разумеется, не преминули воспользоваться. На первых образцах удалось составить подробную картину особенностей переднего, заднего и полного приводов, что весьма пригодилось всем нам позднее.
Жаль, правда, что такая схема не прижилась. И не потому, что в ней обнаружились какие-то изъяны – всё работало как часы.
Причины были глубинными и крылись в размерности деталей ведущих мостов. Всё зуборезное оборудование на заводе было рассчитано на чисто легковую размерность ФИАТ-124, и не более того. А на более тяжёлом джипе в режиме одного ведущего моста эти детали оказались перегруженными и надолго их не хватало.
