Рис. 2.3. Переходник с 9-контактного разъема на 25-контактный

В зависимости от типа модема и операционной системы настройки и конфигурирование может происходить по-разному. Если модем – внутренняя PCI-модель с поддержкой стандарта Plug’n’Play или внешний, подключаемый через интерфейс USB, то в операционной системе Windows установка пройдет автоматически и проблемы маловероятны. О том, как установить программное обеспечение, идущее в комплекте с модемом, можно прочитать в руководстве пользователя.

Несколько сложнее обстоит дело, если модем внешний и подключается через COM-порт, поэтому рассмотрим порядок установки драйвера модема для этого случая подробно. Предположим, что имеет место самый трудный случай: к вам в руки попал модем без драйверов и документации. Что делать?

Во-первых, надо постараться понять, «как зовут» ваше приобретение. Мировыми лидерами в производстве модемов считаются две фирмы: U.S. Robotics (3Com) и ZyXEL. Неплохие модемы выпускают также фирмы D-Link, Acorp и Genius. Если ваш модем сделан одной из этих фирм, есть неплохие шансы найти для него драйвер и заставить модем работать под Windows XP; если же модем изготовлен какой-то непонятной китайской фирмой, не тратьте время – все равно толку не будет.

Для примера будет рассмотрен процесс подключения модема U.S. Robotics Sportster Voice 33,6 Faxmodem External.

В результате поисков в Интернете для модема этой модели был обнаружен драйвер в виде файла mdmusrf2.inf. Чтобы установить этот драйвер в операционную систему (а в комплекте поставки Windows XP его нет), необходимо проделать следующее.

Запускаем мастер установки оборудования, пройдя по цепочке Пуск ? Настройка ? Панель управления ? Установка оборудования. Откроется окно, показанное на рис. 2.4.

Рис. 2.4. Установка оборудования

Нажимаем кнопку Далее. Откроется окно, показанное на рис. 2.5.

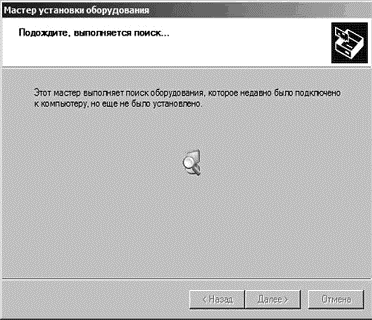

Рис. 2.5. Поиск оборудования

Рис. 2.6. Поиск оборудования

Операционная система попытается обнаружить, какое устройство подключено к компьютеру, и подобрать для него драйвер в своей весьма обширной базе. Ничего не обнаружив, операционная система сделает доступной ранее заблокированную кнопку Далее. После ее нажатия откроется новое окно, в котором система начнет задавать наводящие вопросы (рис. 2.6). Выбираем Да, устройство уже подсоединено и нажимаем кнопку Далее. Откроется следующее окно (рис. 2.7).

В этом окне будет перечислено все уже установленное на компьютере оборудование, но нас оно не интересует, а интересует последний в списке пункт – Добавление нового устройства. Выделяем его и нажимаем кнопку Далее. Откроется новое окно (рис. 2.8).

И вот здесь – внимание! По умолчанию предлагается пункт Поиск и автоматическая установка оборудования, но нам он не подходит, поскольку операционная система уже пыталась найти новое устройство и не смогла сделать это. Поэтому выбираем пункт Установка оборудования, выбранного из списка вручную и нажимаем кнопку Далее. Откроется окно, показанное на рис. 2.9.

Рис. 2.7. Поиск оборудования

Рис. 2.8. Поиск оборудования

Выбираем в списке Modems (Модемы) и нажимаем кнопку Далее. Откроется следующее окно (рис. 2.10). Обязательно отметьте пункт Не определять тип модема (выбор из списка) и нажмите кнопку Далее.

В следующем окне (рис. 2.11) нажимаем кнопку Установить с диска...

Откроется очередное окно (рис. 2.12), в котором нам предложат вставить в дисковод дискету с драйвером или указать путь к нему

Рис. 2.9. Выбор стандартного типа оборудования

Рис. 2.10. Установка модема

Рис. 2.11. Установка модема

Рис. 2.12. Установка с диска

на жестком диске, нажав кнопку Обзор... Нам нужен как раз этот вариант. Нажимаем. Откроется стандартное окно Windows, в котором мы переходим к заранее загруженной из Интернета папке с файлом драйвера, выделяем нужный файл и нажимаем кнопку Открыть (рис. 2.13), в открывшемся окне (рис. 2.14) нажимаем ОК.

Рис. 2.13. Поиск файла

Если вы все сделали правильно, то откроется список модемов, которые поддерживает данный драйвер (рис. 2.15), и в нем вы найдете нужный – Sportster 3600 FAX VOICE EXT. Выделяем этот модем и нажимаем кнопку Далее.

Рис. 2.14. Установка с диска

Рис. 2.15. Установка модема

Рис. 2.16. Выбор COM-порта
