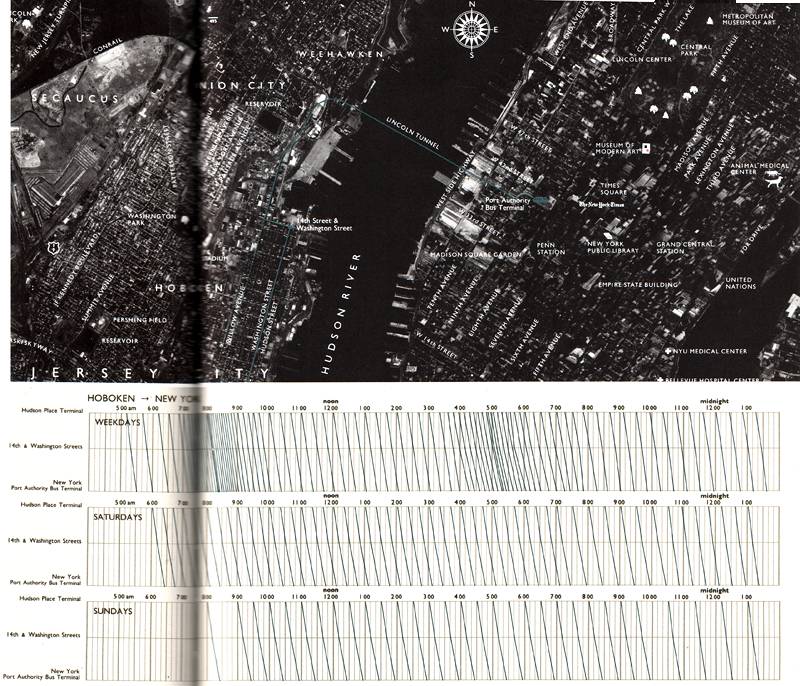

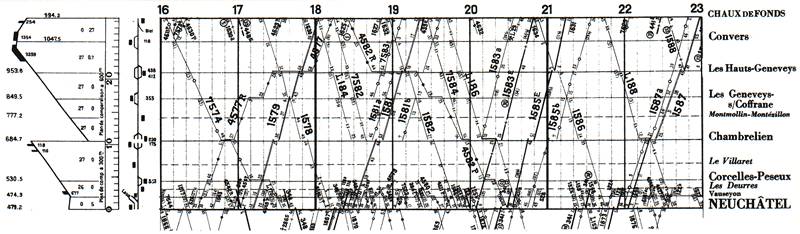

А вот более скромный пример расписания движения всего нескольких местных поездов, которые ежедневно ходили от Шо-де-Фон в 1923 году (Швейцарское железнодорожное расписание). Обратите внимание на ритмический рисунок — диагонали пересекаются только на станциях, одна линия графика означает одну железнодорожную линию и, следовательно, поезда могут обгонять друг друга только на станциях. Наглядные расписания помогают планировать такие пересечения, было бы странно представлять это каким-то иным, неграфическим, способом.

Расписание работы швейцарской железной дороги, 22 мая 1932 — 14 мая 1933.

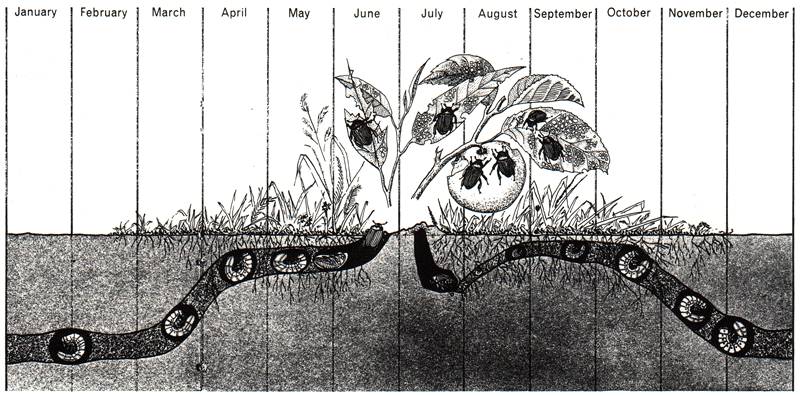

Пространственно-временная сетка изящна, гибка и универсальна. Вот очень необычный рисунок: фактически, по горизонтальной оси отмечено и пространство, и время, а по вертикальной — только пространство. Тут показан годовой жизненный цикл японского жука, причем, благодаря дублированию информации по горизонтальной оси, всей истории удается вырваться за границы плоскости.

Хью Ньюман “Человек и насекомые”, Лондон, 1965.

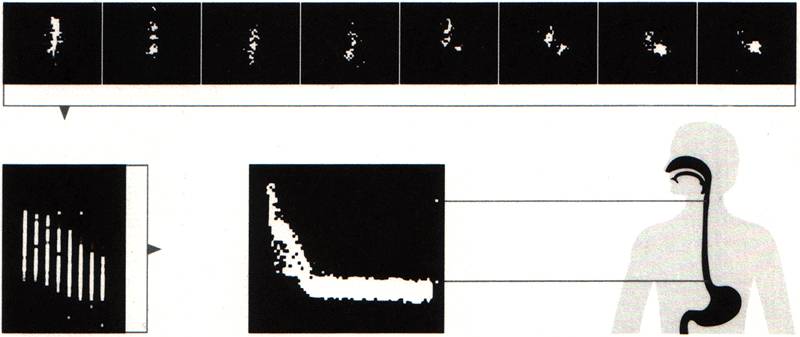

Это иллюстрация движения пищеварительного процесса. Кадры собраны в пространственно-временную сетку параллельно с измерением радиоактивной интенсивности:

Восемь последовательных картинок показывают, как радиоактивная жидкость движется к желудку, причем только в одном измерении, боковые сдвиги не учитываются. Каждая картинка была сжата в колонку шириной в один пиксель посредством суммирования чисел по горизонтали. Все 80 картинок, полученных в результате эксперимента, были выстроены по порядку одна к одной для того, чтобы продемонстрировать глотательное движение целиком. По горизонтальной оси отложено время, 12 секунд, по вертикальной — путь ото рта до желудка. Шарик иллюстрирует незаконченное движение вниз, нормальный результат.

На графике соревнований по гребле в Англии пространство и время объединены подобным же образом. Контактные соревнования по гребле (то, что называется bumps races, когда каждая лодка старается догнать и толкнуть, осалить впереди идущую, и вместе с тем не быть осаленной самой) появились потому что реки в Англии очень узкие, даже двум лодкам там сложно разойтись, а на поворотах вообще место есть только для одной. В начале гонки команды выстраиваются с некоторым интервалом, потом звучит выстрел к старту, и они начинают грести, как безумные, стараясь осалить впереди идущую лодку. Когда одна лодка обгоняет другую, команда впереди останавливается и та, что была сзади выходит вперед, и теперь уже преследует следующую впереди идущую лодку. В прежние времена, возможно, лодки действительно сталкивались для того, чтобы хоть как-то отметить момент обгона, что и означают пересечения линий на диаграмме.

Соревнования по гребле в Оксфорде, “Таймс”, март, 1987.

А вот ещё расписание опер Вагнера, с момента написания либретто и музыки до премьеры.

Людвиг Штрекет “Richard Wagner als Verlagsgefahrte“, Манц, 1951.

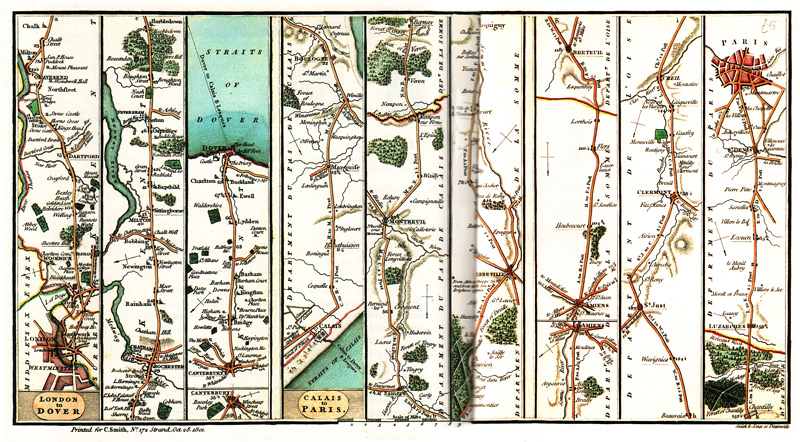

В графических расписаниях количество информационных измерений уменьшается, если измерять расстояние по самим направляющим, по самим линиям следования. Трехмерная реальность превращается в тонкую линию на бумаге, и это очень напоминает маршрутную карту. Вот своеобразный путеводитель из Лондона в Дувр, через море, а потом из Кале в Париж. Стрелка указывает направление на каждом участке пути по типу компаса.

На всем протяжении пути, который в 1801 году предстояло преодолеть на лошадях и в повозках, отмечены гостиницы и постоялые дворы. Обратите внимание на контуры улиц и зданий на картах городов (как в главе 4). Подобные карты, которые фактически подменяют карту на плоскости линейным маршрутом, позволяют сфокусироваться на важном, потеря контекста при этом некоторым образом компенсируется. Но что если мы посреди пути передумаем?

Чарльз Смит “Новый план дороги из Лондона в Дувр и из Кале в Париж”, Лондон, 1801.

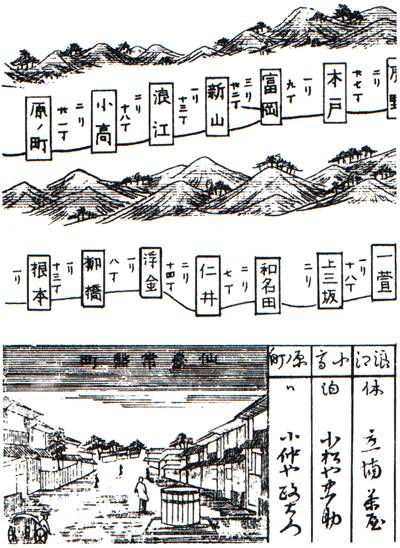

На западных картах дороги идут сверху вниз, а сопутствующий текст расположен горизонтально. В японских путеводителях 19 века наоборот, движение организовано справа налево, а надписи выполнены естественным для иероглифических языков образом — вертикально.

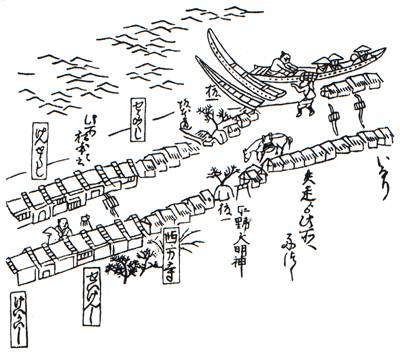

Вот пример 1868 года, на котором обозначены гостиницы, где можно остановиться и выпить чаю. В подобных путеводителях маршрут не прерывается благодаря тому, что издание горизонтального формата и страницы собраны в непрерывный связный поток. Вот ещё один горизонтально-ориентированный маршрут (1690), фрагмент из панорамы Токайдо, дорога от Киото до Эдо (Токио):

Танцевальные схемы

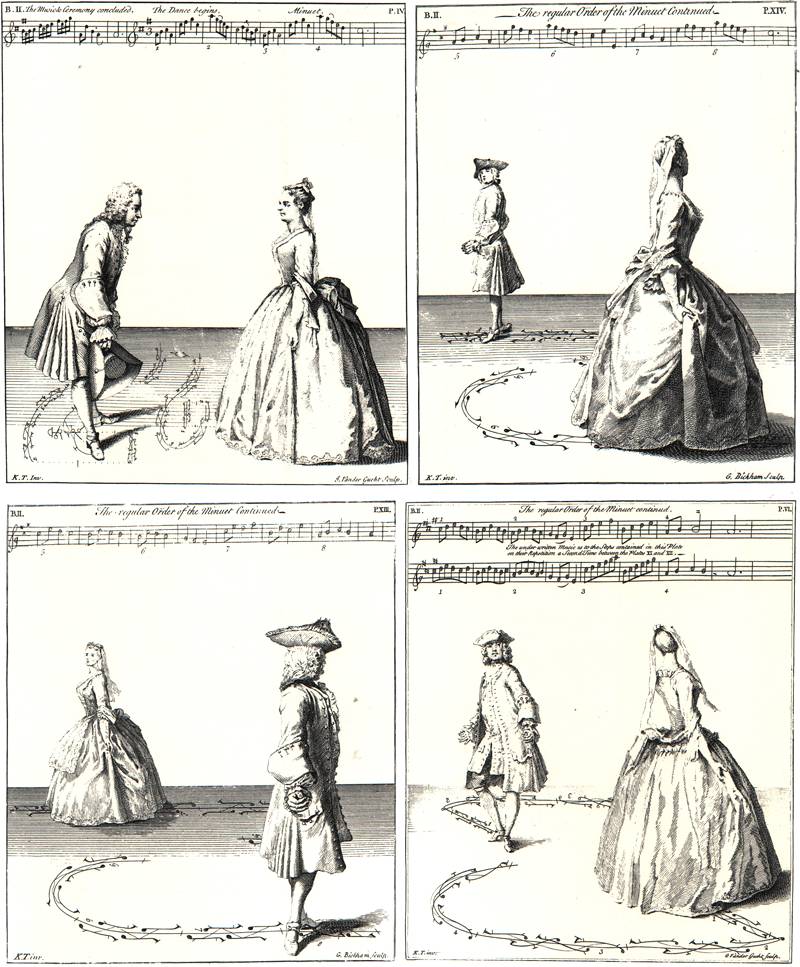

Келлом Томлинсон “Искусство танца с подписями и иллюстрациями”, Лондон, 1735. — исправить в первой главе!

Системы танцевальных схем превращают человеческие движения в знаки на плоскости, постоянно сохраняя визуальную мгновенность происходящего. Дизайнерские приемы для обозначения движений традиционны: малые множества, подписи, параллельные последовательности, детализация и общие планы, многослойность, акцентирование важного и избегание излишеств.
