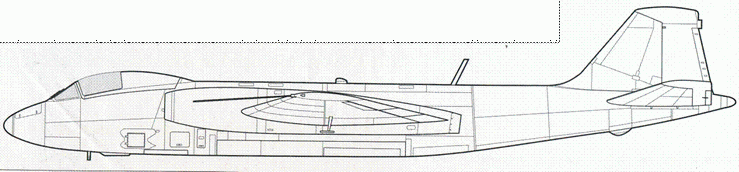

EB-57D

вариант размещения антенн на некоторых самолетах

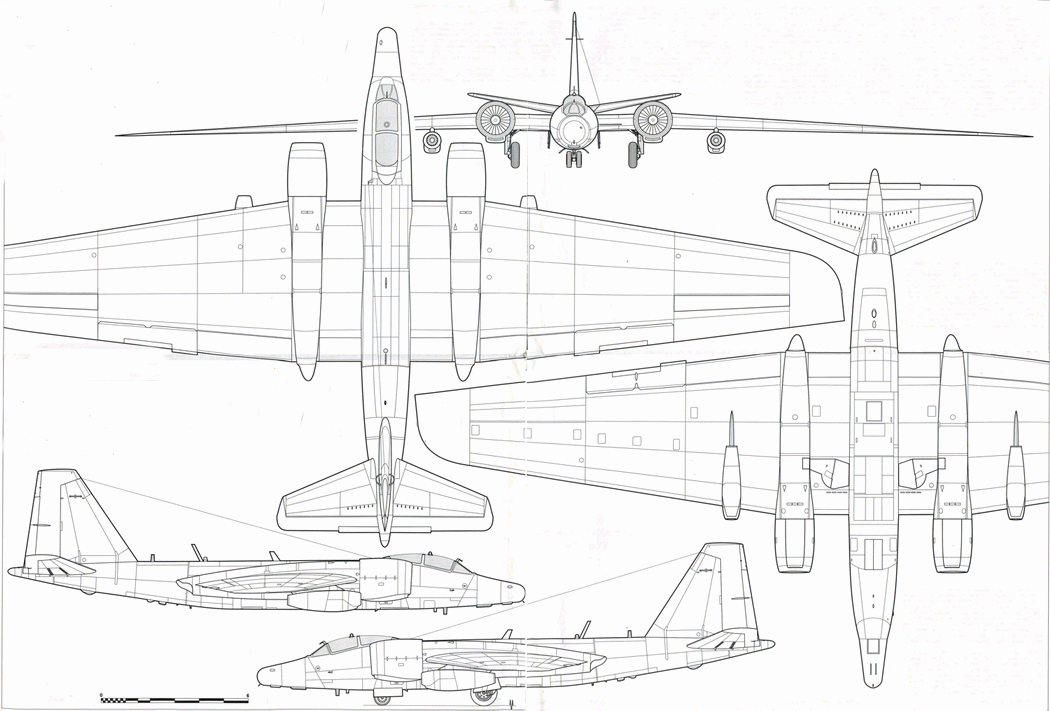

RB-57D Чертеж И. Михелевича

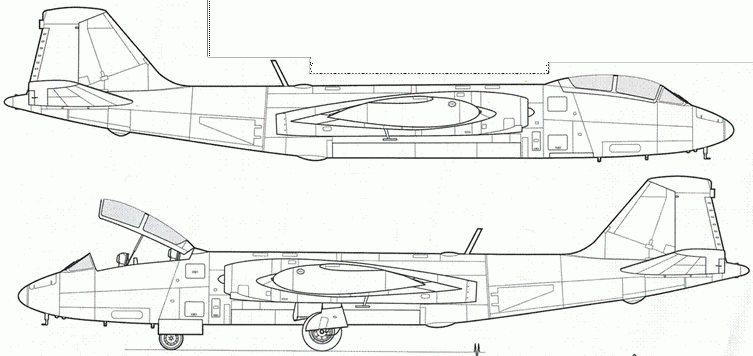

В-57Е

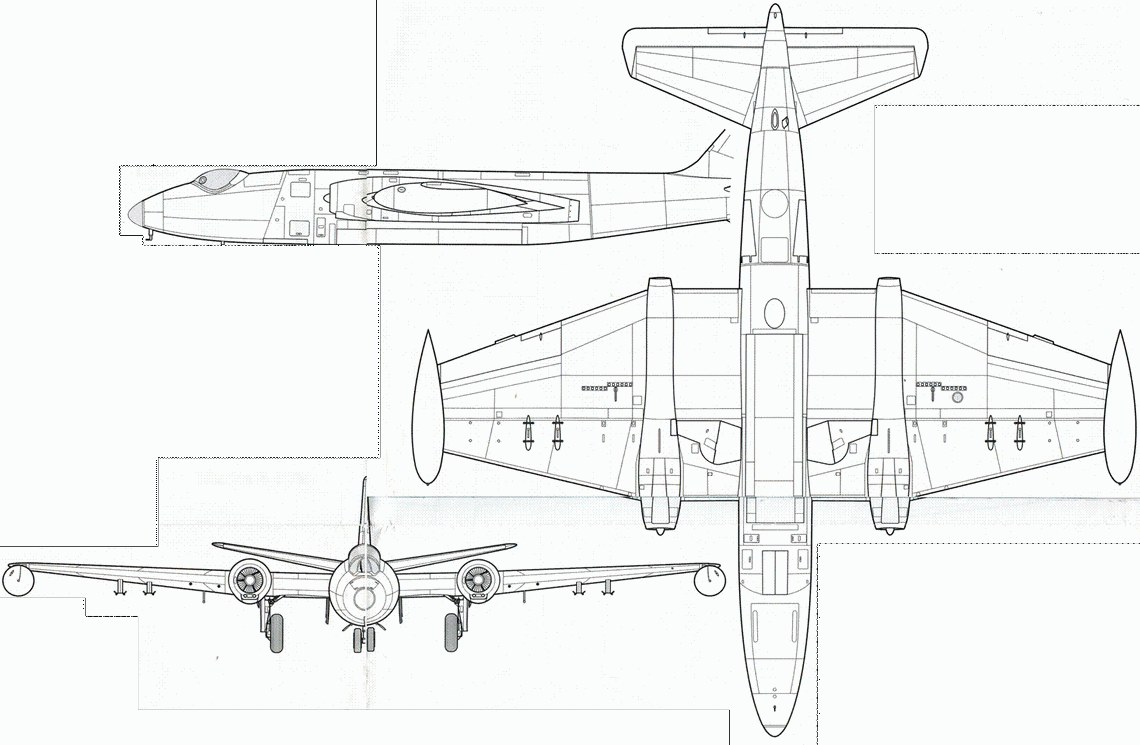

В-57А

Степень двухконтурности – 1,4. Двигатель установлен в крыле перед основным лонжероном. Далее в крыле проходит удлинительная труба с нерегулируемым реактивным соплом. Самолет может дополнительно оснащаться двумя мотогондолами с ТРД Pratt amp; Whitney J60-P-9 тягой по 1500 кгс. Этот двигатель – однороторный с 9-ступенчатым компрессором и 2-ступенчатой турбиной. Диаметр двигателя – 0,59 м; длина – 2,02 м; сухая масса – 209 кг. Каждый двигатель имеет индивидуальную маслосистему. Маслорадиаторы расположены под воздухозаборниками двигателей. Емкость маслобака основного двигателя – 65,5 л; дополнительного – 9,8 л. Топливные баки размещаются в консолях крыла и оснащены системами аварийного слива топлива в полете. На верхней поверхности каждой консоли имеются четыре заправочные горловины.

Управление самолетом – смешанного типа: элеронам и рулем высоты – ручное, рулем направления – бустерное. Проводки ко всем управляющим поверхностям жесткие, посредством тяг и качалок.

Гидравлическая система обеспечивает уборку и выпуск шасси, открытие и закрытие фонаря кабины, работу интерцепторов, гидропривода руля направления и тормозов основных колес. Рабочее давление в гидросистеме – 210 кг/см^2 . Работу системы обеспечивают два гидронасоса с приводом от двигателей и гидроаккумуляторы.

Целевое оборудование. В сменных носовом обтекателе, подфюзеляжных и крыльевых контейнерах может размещаться большой набор разведывательного и специального оборудования: разнообразные фотоаппараты, средства радиоэлектронной разведки, РЛС бокового обзора, модули для взятия проб воздуха, аппаратура для высотных метеорологических исследований, камеры видеозаписи в видимом и инфракрасном диапазонах, мультиспектральное сканирующее оборудование и другие спецсистемы.

B-57G

Доработанный В-57В из состава ВВС Пакистана
