Козырек фонаря кабины экипажа и рабочее место летчика самолета В-57В

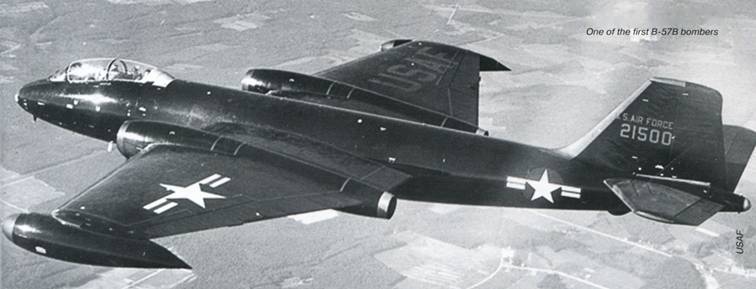

Один из первых экземпляров бомбардировщика В-57В

Разработку варианта В-57В (заводское обозначение Model 272В) развернули в начале 1952 г. В этой машине удалось учесть практически все первоначальные замечания американских военных. Носовая часть фюзеляжа до 12-го шпангоута была перепроектирована заново, кардинальные изменения коснулись пилотской кабины. Летчика и второго члена экипажа (а им – в зависимости от модификации – мог быть летчик-инструктор, штурман или оператор специализированных систем) расположили тандемом под общим фонарем каплевидной формы с единой откидной частью. Пилотское кресло было размещено строго по оси симметрии, в то время как кресло второго члена экипажа сдвинули несколько левее. Помимо улучшения обзора это обеспечило пространство для установки навигационно-бомбардировочной системы Shoran AN/ APN-3 и вычислителя М-1.

Другим существенным нововведением стали тормозные щитки, установленные по бокам хвостовой части фюзеляжа. Их необходимость была вызвана невысокой эффективностью решетчатых воздушных тормозов «Канберры». Позднее, в ходе выполнения комплексов доработок, В-57В дооснастили новой версией бомбардировочной радарной системы AN/APW-11, системой обнаружения облучения радарами APS-54, а также стрелковым прицелом с индикатором на фоне лобового стекла.

На модификации «В» реализовали первоначальные планы по вооружению самолета наступательным стрелковопушечным вооружением. На первых машинах в консолях крыла были установлены 8 пулеметов М3 калибром 12,7 мм с боезапасом по 300 патронов на ствол. Начиная с 83-го экземпляра (№ 52-1575), пулеметы уступили место четырем 20-мм пушкам М39 с боезапасом по 290 патронов на ствол. Пушки были установлены под углом 3,5" к горизонтальной оси. Их монтаж потребовал некоторых доработок конструкции крыла. Вероятно, из-за этого ранее построенные самолеты не переоснащали пушечным вооружением. На В-57В изначально предусмотрели крепления для 8 внешних узлов подвески вооружения. Четыре из них были основными, и еще четыре монтировались по необходимости.

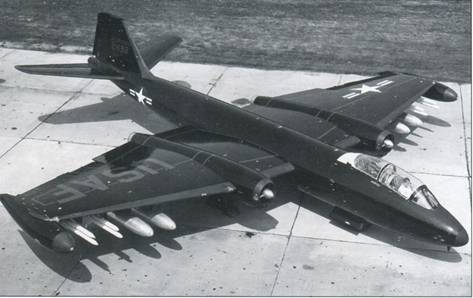

В-57В со всеми установленными внешними узлами подвески вооружения

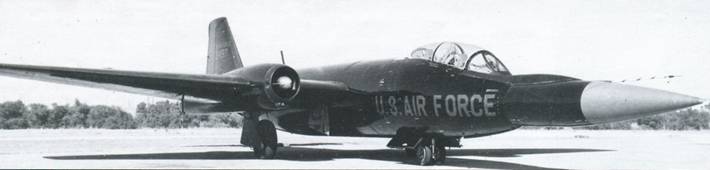

Летающая лаборатория JB-57B для испытаний системы наведения ракеты-перехватчика «Бомарк»

Разведчик погоды WB-57C (сер. № 53-3832) из 58-й эскадрильи. Авиабаза Киртленд, середина 1960-х гг.

Все эти изменения привели к росту массы самолета (одна новая кабина дала дополнительные 175 кг). В результате основные летно-технические характеристики бомбардировщика стали хуже английской «Канберры», но ударные возможности самолета заметно возросли.

Первый серийный В-57В поднялся в воздух 18 июня 1954 г. Объем заказов на эти машины неоднократно корректировался, и в конечном итоге построили 202 самолета такой модификации. Все они поступили на вооружение в период с августа 1954 г. по май 1956 г.

На базе В-57В был создан ряд вариантов. Так, 20-25 машин (точнее не берется определить даже музей USAF в Дэйтоне) были трансформированы в самолеты радиоэлектронной борьбы ЕВ-57В. которые отличались от ЕВ-57А более совершенным оборудованием. В эксплуатацию также было передано несколько фоторазведчиков RB-57B.

Шесть самолетов были модернизированы по программе Patricia Lynn в разведчики RB-57E. Отличия от базовой модели заключались в демонтаже вооружения и установке широкой номенклатуры спецоборудования. Носовой обтекатель значительно увеличили и разместили под ним фотокамеры КА-1 (фокусное расстояние 914 мм) для перспективной съемки и КА-56 – для плановой низковысотной. В переделанном бомбоотсеке расположили еще пару КА-1 и специальную камеру круглосуточного применения К-477. В публикациях, посвященных этой модификации, можно встретить и другой «шпионский набор»: КА-1 + КА-2 в носу и КА-56 + F-477 – в бомбоотсеке.

Несколько В-57В использовались в качестве летающих лабораторий в различных исследовательских программах. Например, пятый серийный самолет (N2 52-1497) переоборудовали в JB-57B для испытаний системы наведения ракеты-перехватчика Bomarc.

От 5 до 10 В-57В переоборудовали в разведчики погоды WB-57B. Для увеличения дальности полета они могли оснащаться ПТБ от истребителя F-84F. Хотя их использовали и по прямому назначению, например, для наблюдения за штормами, но основной задачей этих «голубей мира» стал отбор проб воздуха в районах наземных испытаний ядерного оружия. Для этого на законцовках крыла вместо баков устанавливали специальные контейнеры. О географии полетов этих машин практически ничего неизвестно.

USAF настояли на создании учебнотренировочного варианта В-57С с двойным управлением, необходимого для организации полноценного процесса освоения самолета. Как было до появления В-57С? В первом полете инструктор управлял машиной, а курсант наблюдал за его действиями с заднего кресла. В следующем вылете они менялись местами, и «рулил» уже обучаемый. Помочь ему инструктор мог лишь советом. USAF сразу заказали 34«спарки», азатем еще4такие машины. Самолет отличался от варианта «В» только наличием двойного управления и полным комплектом приборов во второй кабине. Первый полет В-57С состоялся 30 декабря 1954 г.

Первые 4 машины поступили в подразделение воздушного тренировочного командования (Air Training Command), остальные – в строевые части, в среднем, по два самолета в эскадрилью. Производство В-57С завершилось в мае 1956 г.

В 1962 г. 7 самолетов переделали в разведчики погоды WB-57C, которые поступили на вооружение 58-й эскадрильи разведки погоды. Они выполняли традиционные для таких подразделений задачи, но при необходимости могли использоваться для отбора проб воздуха в районах ядерных испытаний. В середине 1960-х гг. еще несколько «спарок» переоборудовали в фоторазведчики RB-57C.
