Для исследований будем считать, что минимальная дальность полета с такой нагрузкой может составить 40 км, хотя для практической работы, наверное, более целесообразно значение 150-300 км. При такой дальности полета возрастание полетного веса из-за повышенного расхода топлива при полете с грузом на внешней подвеске можно считать несущественным.

Говоря о транспортировке контейнера, важно учесть, каким способом он должен перевозиться. На небольшие расстояния его можно транспортировать на внешней подвеске. В таком случае отпадает необходимость в увеличении габаритных размеров и массы фюзеляжа для размещения контейнера внутри него. Однако мистер МакДаниел в своей статье пишет, что размеры грузового помещения должны обеспечивать размещение в нем контейнера. Выполнение такого требования приведет к заметному увеличению размеров грузового помещения и массы конструкции проектируемого транспортного средства, а значит, – к уменьшению массы полезной нагрузки.

Способность перевозить груз на внешней подвеске является важнейшей для еще одного вида работ, который предстоит выполнять аппарату, создаваемому по программе JTR. Речь идет о разгрузке морских контейнеровозов в случаях, когда невозможно произвести ее у причала обычным методом. Как известно, работа с внешней подвеской создает ряд проблем для конвертоплана с поворотными винтами из-за относительно низкой весовой отдачи этих аппаратов и характерной для них высокой удельной нагрузки на площадь, ометаемую винтом. Если эта функция будет определена для JTR как приоритетная, вертолеты, имеющие более высокую весовую отдачу и меньшую удельную нагрузку, получат существенное преимущество перед конвертопланами.

Следующим требованием является обеспечение перегоночной дальности (без полезной нагрузки) до 3890 км (2100 морских миль). Вероятно, это требование вызвано необходимостью автономного перелета будущего транспортного аппарата через Атлантику без дозаправки.

На рис. 1 представлены транспортные требования к JTR. При этом масса контейнера – 22,3 т – определяет максимальную грузоподъемность летательного аппарата и, соответственно, положение крайней левой точки на диаграмме, показывающей зависимость нагрузки от дальности, а максимальная перегоночная дальность определяет крайнюю правую точку.

Рис.1. Графическое представление транспортных требований к JTR

Рис.1 свидетельствует, что если возможно создать летательный аппарат, способный перевозить стандартный контейнер и имеющий перегоночную дальность полета 3890 км, то такой аппарат будет обеспечивать максимальные значения требований к JTR по полезной нагрузке и дальности полета с ней.

Указанная в требованиях крейсерская скорость летательного аппарата должна составлять 324-463 км/ч. Верхняя граница этой скорости уже сегодня достигается конвертопланами, но недоступна вертолетам. Для сравнения, недавно разработанный боевой американский вертолет RAH-66 Comanche (рис.2), созданный с использованием всех последних технических достижений, удобообтекаемый и не имеющий громоздкой грузовой кабины, имеет крейсерскую скорость 298 км/ч и может достичь скорости 318 км/ч при кратковременных бросках. Очевидно, что даже эти скорости меньше заявленных в требованиях к JTR. С нашей точки зрения, предъявление подобных требований при создании транспортного вертолета, имеющего большое грузовое помещение, нерационально.

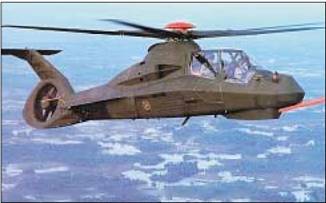

Рис. 2. Американский боевой вертолет RAH-66 Comanche

Крейсерские скорости существующих сегодня серийных транспортных вертолетов еще меньше, что объясняется их относительно большим вредным сопротивлением, а также особенностями, присущими несущему винту вертолета.

На рис.3 представлены зависимости от скорости полета аэродинамического качества изолированного несущего винта и вертолетов для разных значений эквивалентной площади вредного сопротивления CS, численно равных 0,6, 1,2, 1,8% площади, отметаемой несущим винтом. Здесь же приведены данные по некоторым современным вертолетам. Следует иметь в виду, что винт каждого вертолета имеет свою индивидуальную конфигурацию и поэтому кривая аэродинамического качества для каждого вертолета должна быть своя. Рис.3 дает приблизительное представление об общей закономерности изменения аэродинамического качества разных вертолетов при изменении крейсерской скорости.

Рис.3. Зависимость аэродинамического качества вертолета от крейсерской скорости полета

Аэродинамическое качество изолированного несущего винта имеет максимум при скоростях от 240 до 270 км/ч. Максимум аэродинамического качества вертолета смещается в сторону меньших скоростей и зависит от относительного вредного сопротивления вертолета. Чем больше это сопротивление, тем меньшей скорости соответствует максимум качества.

Следует отметить, что у вертолетов с газотурбинными двигателями минимум километрового расхода топлива соответствует большей скорости, чем скорость максимального качества, что происходит из-за увеличения удельного расхода топлива при снижении мощности двигателей. Это объясняет, почему минимальный километровый расход топлива современных вертолетов достигается при скоростях несколько больших, чем скорости, соответствующие максимуму качества.

Чем выше степень переразмеренности двигателей, вызванная высоким уровнем требований к условиям висения на большой высоте при повышенной температуре или продолженного взлета при отказе одного двигателя, тем больше степень дросселирования двигателя на крейсерском режиме и больше разница между скоростью минимального километрового расхода топлива и скоростью, соответствующей максимуму качества.
