Рисунок 9. Стойки
Снизу привинчивают горизонтальные брусья (рис. 10).
Рисунок 10. Нижние горизонтальные брусья

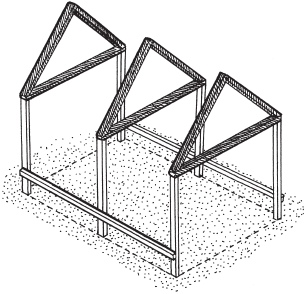

Прикрепляют стропила из брусков (рис. 11).
Рисунок 11. Стропила
Далее идут верхние горизонтальные брусья (рис. 12).
< image l:href="#"/>Рисунок 12. Верхние горизонтальные брусья
Монтируют распорки (рис. 13).
Рисунок 13. Распорки
Устанавливают гребень крыши (рис. 14).
Рисунок 14. Гребень крыши
Каркас не может обойтись без стоек для дверного проема (рис. 15).
Рисунок 15. Стойки для дверного проема
Осталось прибить вертикальные ребра крыши, стенок и горизонтальные торцевые ребра (рис. 16).
Рисунок 16. Ребра крыши, стенок и торца: 1 – ребра крыши, 2 – ребра стенок, 3 – ребра торца
Этапы указанной последовательности менять не рекомендуется. На сооружении с торцов крыши нужно прикрепить стропильные фермы, которые собирают отдельно и прикручивают или прибивают к торцам. Чтобы соединение оказалось прочным, лучше дополнительно использовать полоски из тонкого оцинкованного железа, наложив их на соединение снаружи и прикрепив.
Закрыть низ конструкции по ее периметру помогут пластины, которые можно нарезать из разных материалов, например из шифера. Причем ширина их должна быть достаточной для того, чтобы они, будучи присоединенными к нижним горизонтальным брусьям, уходили в землю не менее, чем на 15 см. Вместо асбестоцемента можно использовать дерево, но его следует предварительно обработать масляной краской. Пластины плотно подгоняют друг к другу и присоединяют к нижним горизонтальным брусьям. Чтобы нижняя часть деревянных пластин не гнила, ее надо прикрыть рубероидом.
Каркас снабжается необходимыми запорными устройствами. Не забывают при этом сколотить двери и фрамуги (если последние предполагаются – для не слишком большой теплицы вентиляции с помощью открытых дверей вполне достаточно). Далее нужно закрепить на крыше рамы. Если сад находится в регионе с частыми атмосферными осадками или резкими колебаниями температуры, желательно с оборотной стороны рам сделать отливчики из рубероида, которые помогут отвести воду и усилят теплоизоляцию конструкции. Однако на жаре рубероид нередко плавится и прилипает к поверхностям. Это можно предупредить прокладыванием на внутренней стороне рубероида тонкой бумаги и приглаживанием ее теплым утюгом.
Внутри теплицы обычно располагают по 2 длинных грядки с ее протяженных сторон. Между грядками устраивают проход, справа и слева от которого выполняют ту же облицовку, что и снаружи внизу конструкции. Пластины из шифера или дерева углубляются на 15 см, а верхний их край находится на том же уровне, что и нижние горизонтальные брусья теплицы. Вплотную к пластинам в местах, где они заходят друг на друга, размещают обрезки труб, возвышающиеся над их бортами примерно на 8 см, обвивают каждую проволокой и протягивают поперек грядки к нижнему горизонтальному бруску, где привязывают к заранее вбитому гвоздю или саморезу.
В концы труб вставляют деревянные пробки, следя за тем, чтобы они находились на одном уровне, и поверху прикрепляют к ним горизонтальные деревянные перильца (составленные из отрезков или одно цельное) по всей длине грядок.
Вентиляция может осуществляться как с помощью открывания фрамуг, так и снятия отдельных рам. В последнем случае стоит сделать отдельный стеллаж из 4-х вбитых в землю стоек, попарно скрепленных между собой рейками сверху и снизу. Каркас теплицы может быть из дерева или металла. Его стеклят или вставляют полимерные покрытия (рис. 17).
Рисунок 17. Вариант 2-скатной теплицы
Теплица зимняя пристенная
Прислоненная к южной стороне дома (именно к южной, иначе, закрываемая от солнца стеной, она будет недополучать солнечного света) теплица защищена от северных ветров, да и обогрев ее осуществить проще. Чтобы надежно защитить конструкцию от ветра, дождя и снега, перед входом делают тамбур.
Такую теплицу не требуется разбирать в конце сезона, и она может использоваться круглогодично. Угол наклона крыши определяется исходя из погодных особенностей конкретной местности (в среднем – около 30°).
