Диагональные стропильные ноги имеют большую длину и несут значительную нагрузку. Поэтому их поддерживают в пролете промежуточной опорой в виде подкоса или поставленной в углу здания шпренгельной конструкцией. Нижним концом диагональную стропильную ногу опирают на подстропильные брусья в углу, в месте их сопряжения или на балку, уложенную наискось на подстропильные брусья на некотором расстоянии от угла. При наличии одного прогона верхний конец диагональной ноги опирается на его консоль, а при двух прогонах – на пробоины, прикрепленные гвоздями к концам стропильных ног. Консоли прогонов используют как промежуточные опоры на косых ногах. На рис. 3 показаны детали узлов деревянных брусчатых стропил. В местах сопряжения стропилы усиливают металлическими креплениями: гвоздями, болтами, скобами.

Рис. 2. Конструктивные схемы деревянных наклонных стропил: а – общий вид; б – для двускатных крыш: 1 – чердачное перекрытие; 2 – кобылка; 3 – обрешетка; 4 – лежень; 5 – стропильная нога; 6 – верхний прогон; 7 – стойка; 8 – подкос; 9 – мауэрлат; 10 – верхний прогон; 11 – ригель; 12 – распорка

Рис. 3. Детали узлов деревянных брусчатых наклонных стропил А—Е

В зданиях, не имеющих внутренних опор, невозможно устраивать наклонные стропила. Поэтому в качестве несущих конструкций крыши применяют строительные фермы, к которым подвешивается чердачное перекрытие. Расположенные по верхнему контуру фермы, стержни образуют верхний пояс строительной фермы, по нижнему контуру – нижний пояс. Стойки – вертикальные стержни и раскосы – наклонные стержни, расположенные между верхним и нижним поясами, образуют решетку фермы. Стропильные фермы изготовляют деревянные, стальные и железобетонные. В продольном направлении фермы устанавливают на расстоянии 4–6 м друг от друга. Простейшим видом деревянной строительной фермы являются шпренгельные фермы. Шпренгельные фермы для пролетов от 10 до 12 м изображены на рис. 4. Фермы состоят из стропильных ног, затяжки, воспринимающей распор, вертикальной подвески – бабки, к которой подвешена затяжка, и подкосов.

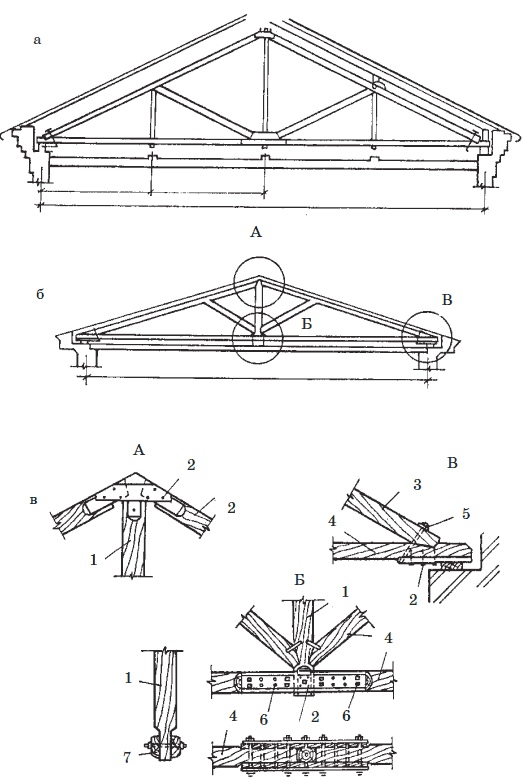

Рис. 4. Деревянные шпренгельные фермы: а – со стальными подвесками; б – с деревянными подвесками; в – детали узлов: 1 – бабка; 2 – гвозди; 3 – стропильная нога; 4 – затяжка; 5 – аварийный болт; 6 – болты; 7 – болтовые нагели

Ввиду большой ширины здания при установке шпренгельных и строительных ферм чердачное перекрытие недопустимо перекрывать балками, опирающимися на стены. Конструкцию чердачного перекрытия подвешивают на стальных хомутах к затяжке стропил или к нижнему поясу фермы, образуя подвесные перекрытия.

При наличии подвесного чердачного перекрытия подвески или бабки висячих стропил, работающие на растяжение, иногда выполняют из стальных тяжей. На рис. 5 изображены детали узлов подвесного чердачного деревянного перекрытия. К затяжке деревянных висячих стропил подвешены в перпендикулярном к ней направлении на хомутах из полосовой стали деревянные прогоны. Перпендикулярно к прогонам подвешены деревянные балки, между которыми уложено облегченное межбалочное заполнение. Для уменьшения нагрузки на висячие стропила или стропильную ферму следует выбирать конструкцию для подвесного перекрытия, имеющую небольшой собственный вес.

Рис. 5. Детали узлов подвесного чердачного перекрытия: 1 – прогон; 2 – балка подвесного перекрытия; 3 – затяжка; 4 – болты; 5 – уголки 60x60; 6 – уголки для прогонов; 7 – балка; 8 – хомут для прогонов

В стальных фермах подвесное чердачное перекрытие изготовляют несгораемым по стальным балкам. Между балками укладывают сборные железобетонные плиты, по ним – легкий утеплитель и армопенобетонные или армопеносиликатные плиты. При устройстве утепления подвесного чердачного перекрытия необходимо предусмотреть защиту стальных балок от охлаждения, поскольку вследствие конденсации водяных паров будет происходить ржавление нижней полки балок, и возможно образование нежелательных желтых полос. В целях повышения огнестойкости и долговечности несущие конструкции скатных крыш целесообразно выполнять из железобетона, а железобетонные несущие конструкции скатных крыш рекомендуется выполнять бесстропильными из крупноразмерных панелей заводского изготовления.

Кабельная система против обледенения крыш заключается в том, что по периметру крыши протягивают электрический кабель, который работает при температурном режиме воздуха от 0 °C до -15 °С и при наличие воды или льда на крыше. Система снабжена температурным и влажностным датчиками, которые устанавливают по краю крыши с южной стороны. С помощью датчиков регулируют включение и отключение кабельной системы.

Более дорогие системы управления позволяют не только включать и отключать нагрев, но и задавать время работы в зависимости от температуры: крыша прогревается тем дольше, чем сильнее мороз.

Перед установкой системы следует обратить внимание на качество кабеля. Кабель должен иметь мощную внутреннюю оплетку и надежный слой изоляции из стойкого материала для обеспечения механической прочности кабеля и электробезопасности системы.

Крыша имеет следующие элементы (рис. 6):

Рис. 6. Строение крыши: 1 – скаты; 2 – конек; 3 – наклонное ребро; 4 – разжелобок; 5 – карнизный свес; 6 – фронтонные свесы; 7 – желоб; 8 – водосточная труба; 9 – дымовая труба

• скаты – (наклонные плоскости);

• конек – самый высокорасположенный внешний угол крыши;

• наклонные ребра – внешние наклонные углы, образующиеся в результате пересечения скатов вальмовых или многощипцовых крыш;

• разжелобки или ендовы, которые также образуются на стыках скатов, но в отличие от ребер имеют внутренне-угловой характер;

• карнизные свесы – горизонтальные свесы по бокам дома;

• фронтонные свесы – наклонные свесы над фронтонной поверхностью;
