Обрешетины крепятся гвоздем при каждом пересечении со стропильной ногой.
Прикарнизная обрешетина под драночную кровлю должна быть выше остальных на 8-10 мм. Высоту бруска увеличивают уравнительной планкой.
Кровельные работы на скате (рис. 37 и 38) ведутся снизу вверх и справа налево одновременно в 3–4 рядах. Для удобства запас стружки или дранки находится в возке кровельщика. Прикарнизный и приконьковый ряды выкладываются из укороченных пластинок. Все остальные штучные материалы основного покрытия должны быть полномерными. Дрань укладывается ворсистой стороной вверх с направлением ворса по стоку воды.
Рис. 37. Четырехслойное покрытие крыши дранью: 1 – стропильная нога; 2 – карнизный настил; 3 – выравнивающая планка; 4 – брусок обрешетки; 5 – ветровая доска; 6 – укороченная драница (1/4 полной длины); 7 – укороченная драница (1/2 полной длины); 8 – укороченная драница (3/4 полной длины); 9 – полномерная драница; 10 – гвоздь
Рис. 38. Четырехслойное покрытие крыши стружкой: 1 – стропильная нога; 2 – брусок обрешетки; 3 – выравнивающая планка; 4 – ветровая доска; 5 —укороченная стружка (дранка); 6 – полномерная стружка (дранка); 7 – гвоздь
Трехслойную кровлю устраивают для хозяйственных и временных строений, при устройстве которых вышележащие кровельные ряды из драни или стружки перекрывают нижележащие на 2/3 длины полномерной пластинки. Для жилых зданий рекомендуется четыре и пять слоев кровли. При четырехслойном покрытии ряды перекрывают друг друга на 3/4 длины кровельных пластинок, а при пятислойном – на 4/5 длины.
Прикарнизные и приконьковые ряды выкладываются в несколько слоев строго по нижнему обрезу карниза или верхнему обрезу конька.
На заметку
Каждая дранка (стружка) прибивается к обрешетке одним кровельным гвоздем, но так как слоев образуется сразу несколько, то в результате каждая отдельная пластинка оказывается закрепленной несколькими гвоздями. При этом головки гвоздей скрыты вышерасположенными слоями.
Ендовы и разжелобки из деревянных кровельных материалов очень трудоемки, поэтому их лучше покрыть кровельной сталью.
Конек крыши (рис. 39) выполняют из двух строганых досок 4, которые укладывают на готовое покрытие из драни или стружки и прибивают к коньковому брусу 3 и к обрешетке 2. Сверху брусок затесывают, чтобы его стороны соответствовали уклону кровли.
Рис. 39. Возведение конька крыши: 1 – стропильная нога; 2 – обрешетка; 3 – коньковый брус; 4 – строганые доски; 5, 6, 7 – дрань; 8 – доска
Ребра крыши при драночной кровле покрывают так же, как и конек. Воротник дымовой трубы (рис. 40) собирают из стальных фартуков 2, 3 и 4. Причем до его крепления на скате выкладывают драницы (стружки) 5 таким образом, чтобы сначала укладка была закончена снизу и с одного бока от ствола трубы, а затем – с другого бока. В последнюю очередь выкладывают один кровельный ряд за трубой. Горизонтальные отвороты воротника крепят поверх кровли и обрешетки шурупами 6 или гвоздями через каждый 200–300 мм. Между собой фартуки крепятся фальцевыми соединениями с предварительной промазкой кромок суриковой замазкой. Скат за трубой покрывают поверх воротникового отворота с нахлестом в 150 мм.

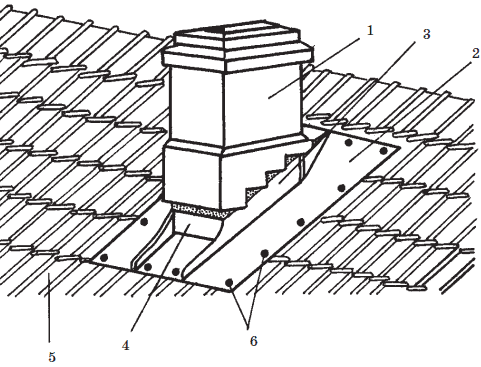

Рис. 40. Кровля из драни. Устройство воротника дымовой трубы: 1 – дымовая труба; 2 – верхний фартук; 3 – боковой фартук; 4 – нижний фартук; 5 – драницы; 6 – шуруп
Кровля из теса
Основанием для тесовой кровли служит обрешетка из брусков сечением 60x60 мм или жердей диаметром 80 мм, обтесанных в два канта. Бруски кладутся на стропила с шагом 600–800 мм (рис. 41).
Рис. 41. Способы устройства тесовой кровли: 1 – доска нижнего слоя; 2 – доска верхнего слоя; 3 – желобок для стока воды; 4 – гвоздь; 5 – вкладыш; 6 – коньковая доска; 7 – полоса из кровельной стали шириной 100 мм; 8 – рубероидная лента; 9 – коньковый дощатый настил; 10 – брусок обрешетки
Для тесовой кровли берут доски толщиной 20–25 мм из древесины хвойных пород. Укладывают их в два слоя: доски нижнего слоя кладут сердцевиной вниз и прибивают к обрешетке одним гвоздем; доски верхнего слоя стелят на нижние так, чтобы получился половинный закрой. Сердцевина верхних досок должна быть обращена кверху. Их прибивают к обрешетке двумя гвоздями в каждом пересечении. Доски верхнего слоя должны быть остроганы со всех сторон, а доски нижнего слоя снизу не острагиваются. Для стока воды вдоль кромок каждой доски делают желобки.
Существует два способа укладки досок при устройстве тесовой кровли: поперечный (поперек ската) и продольный (вдоль ската). Продольная кладка более практично и широко используется.
В продольном направлении доски могут быть уложены:
• впритык в два слоя, при этом стык между досками верхнего слоя приходится на середину доски нижнего слоя;
• в один слой с образованием нащельников, при этом нижний слой делается сплошным, а верхние доски перекрывают кромки нижнего слоя на 4050 мм;
