Шрифт:
Физико-химическая сущность сварки металлов
Итак, для соединения двух металлов в единое целое необходимо сократить расстояние между их атомами настолько, чтобы активизировались силы взаимного притяжения и установилось равновесие между силами притяжения и отталкивания. Чтобы придать соединяемым атомам соответствующее смещение, извне необходимо сообщить энергию, которую называют энергией активации. Ее при сварке вводят путем нагрева (термическая активация) или пластического деформирования (механическая активация). По признаку применяемого вида активации в момент образования межатомных связей в неразъемном соединении различают два вида сварки: сварку плавлением и сварку давлением (рис. 1).
Рис. 1. Схемы возможных областей сварки давлением и плавлением в зависимости от температуры (Т) и давления (Р)
Сварка давлением
Сущность сварки давлением состоит в пластическом деформировании металла по кромкам свариваемых частей под статической или ударной нагрузкой. Для ускорения процесса обычно выполняют местный нагрев деталей. Благодаря пластической деформации у кромок свариваемых деталей разрушаются окисные пленки и поверхности сближаются до расстояний возникновения межатомных связей. Зона, где образовались межатомные связи соединяемых частей при сварке давлением, называется зоной соединения.
Характер процесса сварки давлением с нагревом может быть и другим. Например, при стыковой контактной сварке оплавлением свариваемые кромки первоначально оплавляются, а затем пластически деформируются. При этом часть пластически деформированного металла совместно с некоторыми загрязнениями выдавливаются наружу, образуя грат. На рис. 1 видно, что с увеличением температуры нагрева металла для сварки давлением требуются меньшие усилия.
Сварка плавлением
Сущность сварки плавлением состоит в том, что при температурах выше Тпл жидкий металл одной оплавленной кромки самопроизвольно соединяется и в какой-то мере перемешивается с жидким металлом второй оплавленной кромки. Так создается общий объем жидкого металла, который называется сварочной ванной. Зачастую сварочная ванна получается смешиванием основного и присадочного металла, вносимого непосредственно в зону сварки электродом, сварочной проволокой и т. д.
Плавление основного и присадочного материалов в процессе сварки происходит под действием концентрированной энергии, вызванной сварочной дугой, пламенем горелки или каким-либо другим способом. Энергия теплового источника расходуется на нагрев металла детали, плавление присадочного материала, защитного флюса и на тепловые потери.

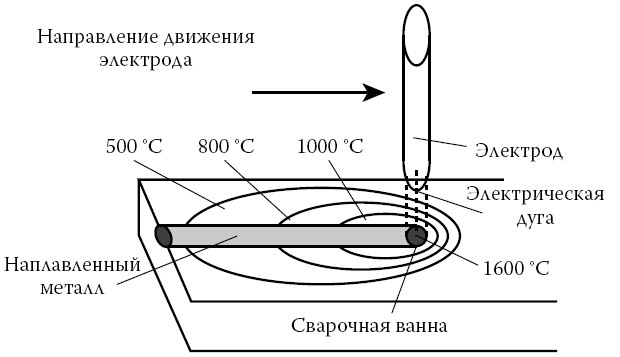

Распределение температуры в свариваемом металле зависит от мощности источника тепла, физических свойств металла, размеров конструкции, скорости перемещения и т. д. На рис. 2 показаны изотермы – овальные кривые, сгущающиеся впереди движущегося при сварке источника тепла (электрической дуги, пламени горелки). Изотерма 1600 °C – это температура плавления стали, она определяет ориентировочный размер сварочной ванны. Изотерма 1000 °C указывает на зону перегрева металла, изотерма 800 °C показывает зону закалочных явлений, а 500 °C – зону отпуска.
Рис. 2. Схема изотерм при сварке
Затвердевание расплавленного металла, происходящее в хвостовой части ванны, называется кристаллизацией. Динамика этого процесса такова: сварочная дуга, направленная в головную часть ванны, повышает в этой области температуру, в результате чего происходит плавление основного и электродного металлов. Механическое давление, оказываемое дугой на жидкую фазу основного и дополнительного металлов, вызывает их перемешивание и перемещение в хвостовую часть ванны, вытесняя металл из основания ванны и открывая доступ к следующим слоям. По мере удаления металла от зоны плавления отвод тепла начинает преобладать над его притоком, и температура жидкой фазы снижается. Затвердевая, она образует сварной шов – общие для основного и электродного металла кристаллы, обеспечивающие монолитность сварочного соединения (рис. 3, а).

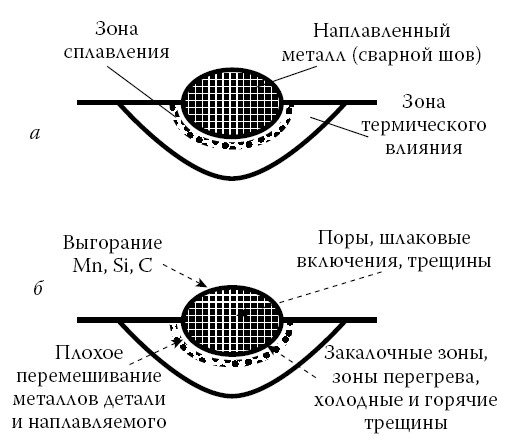

Рис. 3. Зоны сварного шва (а) и возможные дефекты в нем (б)
Снижение температуры в хвостовой части ванны происходит за счет усиленного теплоотвода в прилегающий холодный металл, так как его масса по сравнению с ванной значительно преобладает. Кристаллы металла начинают формироваться от готовых центров основного металла в направлении ведения сварки и принимают форму кристаллических столбов, вытянутых в сторону, противоположную теплоотводу.
Свойства сварного соединения определяются характером тепловых воздействий на металл в околошовных зонах. Участок основного металла, не подвергшийся расплавлению, структура и свойства которого изменились в результате нагрева при сварке или наплавке, называется зоной термического влияния. Здесь находятся участки старения (200–300 °C); отпуска (250–650 °C); неполной перекристаллизации (700–870 °C); нормализации (840—1000 °C); перегрева (1000–1250 °C); околошовный участок, примыкающий к линии сплавления (1250–1600 °C). Зона сплавления расположена вблизи границы оплавленной кромки свариваемой детали и шва и содержит образовавшиеся межатомные связи. В поперечном сечении сварного соединения она измеряется микрометрами, но роль ее в прочности металла очень велика.
