Сначала мы рассмотрим, как влияет на изображение длина червоточины с небольшим линзированием (маленькой шириной линзирования): см. рис. 15.2.

Если червоточина короткая (верхняя часть рисунка), камера видит в червоточине искаженное изображение Сатурна – первичное изображение, расположенное в правой половине «хрустального шара». Можно разглядеть и очень тонкое, дугообразное вторичное изображение с другого края «хрустального шара». (Дуга справа внизу – не Сатурн, а искаженное изображение окружающей планету Вселенной.)

По мере увеличения длины червоточины (рис. 15.2, посередине) первичное изображение уменьшается и сдвигается к центру, вторичное изображение также сдвигается к центру, а с правой стороны «хрустального шара» появляется очень тонкое дугообразное третичное изображение.

С дальнейшим увеличением длины (рис. 15.2, снизу) первичное изображение сжимается еще больше, все изображения сдвигаются к центру, с левой стороны «хрустального шара» возникает изображение четвертого порядка, с правого – пятого и т. д.

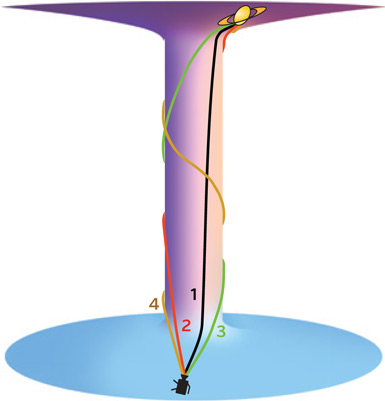

Чтобы понять, почему это происходит, можно нарисовать траектории лучей света возле червоточины (вид из балка): рис. 15.3. Первичное изображение приходит в камеру пучком световых лучей, идущих от Сатурна по кратчайшему из возможных путей; один из лучей этого пучка изображен на рисунке черной линией (1). Вторичное изображение достигает камеры с пучком, в который входит красный луч (2); этот пучок проходит вдоль стенки червоточины в направлении, противоположном направлению черного луча, закручиваясь влево, против часовой стрелки – по кратчайшему из возможных левовращающихся путей от Сатурна до камеры. Третичное изображение приходит с пучком зеленого луча (3), по кратчайшему из возможных правовращающихся путей, делающих больше одного оборота вдоль стенки червоточины. И, наконец, изображение четвертого порядка приходит с пучком коричневого луча (4), по кратчайшему из возможных левовращающихся путей, делающих более одного оборота вдоль стенки червоточины.

Рис. 15.3. Лучи света, идущие от Сатурна в камеру через червоточину

Можете объяснить, как приходят в камеру изображения пятого и шестого порядка? Почему по мере удлинения червоточины изображения уменьшаются? И почему изображения появляются с края «хрустального шара», а сдвигаются к центру?

Разобравшись, как длина червоточины влияет на кадр, мы оставим длину постоянной и весьма небольшой – равной радиусу червоточины – и займемся варьированием гравитационного линзирования. Мы увеличивали ширину линзирования от почти нулевой до примерно половины радиуса червоточины и следили, какой эффект это оказывает на изображение. На рис. 15.4 показаны два крайних случая.

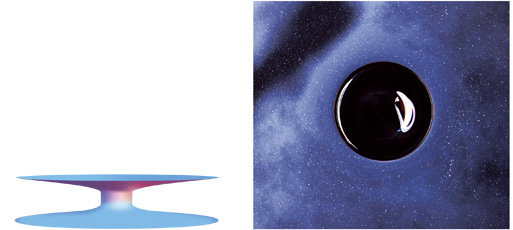

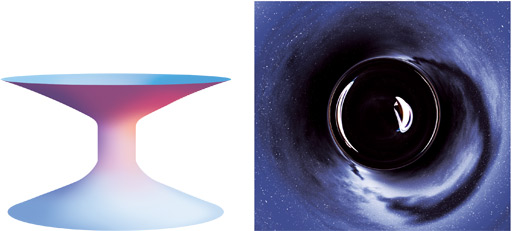

Рис. 15.4. Гравитационное линзирование звездного поля и Сатурна червоточиной для двух значений ширины линзирования: 0,014 (сверху) и 0,43 (снизу) радиуса червоточины (Модели выполнены командой Эжени фон Танзелманн с помощью программы Оливера Джеймса, основанной на моих уравнениях.)

Когда ширина линзирования очень мала, форма червоточины (см. сверху слева) такова, что виден резкий переход от внешней Вселенной (растянутые по горизонтали раструбы) к горловине червоточины (вертикальный цилиндр). Для камеры (см. сверху справа) червоточина искажает звездное поле и темное облако в левом верхнем углу лишь чуть-чуть и только вблизи края червоточины. Не считая этого, червоточина попросту заслоняет звездное поле от наблюдателя, как делает это любое непрозрачное тело со слабой гравитацией, например планета или звездолет. В нижней части рис. 15.4 ширина линзирования равна примерно половине радиуса червоточины, поэтому переход от горловины (вертикальный цилиндр) к внешней Вселенной (растянутые по горизонтали раструбы) стал более плавным.

При такой большой ширине линзирования червоточина сильно искажает звездное поле и темное облако (см. снизу справа) примерно таким же образом, как это делает невращающаяся черная дыра ( рис. 8.3 и рис. 8.4 ), с образованием множественных изображений. Также линзирование увеличивает вторичное и третичное изображения Сатурна. На втором кадре червоточина выглядит больше, чем на первом, – она занимает больший угол обзора камеры. Это происходит не потому, что камера находится ближе к устью, – данное расстояние одинаково для обоих случаев. Причина видимого увеличения исключительно в гравитационном линзировании.

Когда Крис смог оценить варианты с различной длиной червоточины и шириной линзирования, его выбор был однозначен. Множественные изображения, видимые в червоточине при средней и большой длине, могли сбить с толку массового зрителя, поэтому Крис сделал червоточину в «Интерстеллар» очень короткой, длиной лишь в один процент от ее радиуса. И он выбрал умеренную ширину линзирования, около пяти процентов от радиуса, чтобы линзирование окружающего звездного поля было заметным и затейливым, но значительно меньшим, чем линзирование Гаргантюа.

Выбранная для фильма червоточина – верхняя из показанных на рис. 15.2. И после того как команда Double Negative создала для нее фон (туманности, пылевые облака, звезды), вид получился просто потрясающий (рис. 15.5). На мой взгляд, это одна из самых впечатляющих сцен в фильме.

Рис. 15.5. Червоточина, как она показана в трейлере фильма. Перед червоточиной, ближе к центру, виден «Эндюранс». Фиолетовая окружность, которой я обвел червоточину, обозначает кольцо Эйнштейна, подобное кольцу на рис. 8.4 для невращающейся черной дыры. Первичные и вторичные изображения линзированных звезд здесь движутся таким же образом, как на рис. 8.4. Можете, посмотрев трейлер, проследить эти движения? (Кадр из «Интерстеллар», с разрешения «Уорнер Бразерс».)
