Гусеничный ход состоял из ведущего (звездочка) и направляющего (ленивец) колес и трех сдвоенных опорных катков большого диаметра (на борт) без поддерживающих роликов. В качестве элементов подвески использовались горизонтальные пластинчатые рессоры автомобильного типа. Каждый трак гусеницы склепывался из двух половинок — нижней штампованной и верхней литой.

Снаружи вся ходовая часть закрывалась экраном. Между экраном и корпусом танка монтировалась массивная клепаная стальная коробка, на которой крепились опорные катки вместе с рессорами.

Колесный ход состоял из двух пар автомобильных колес, установленных с внешней стороны экрана на осях ленивца и звездочки.

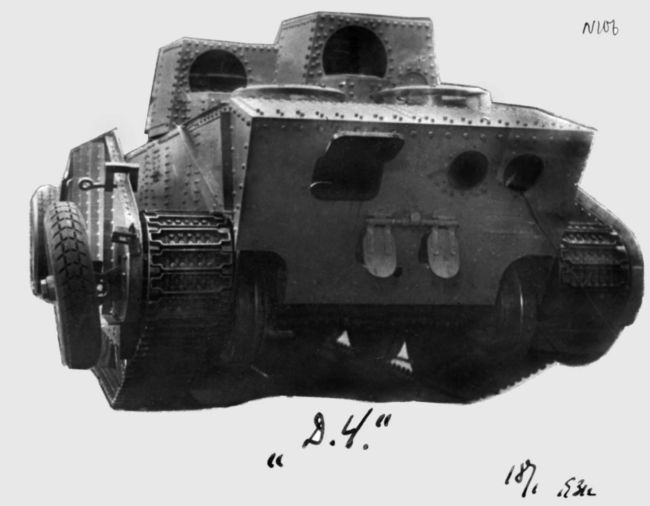

Танк Д-4, общий вид машины. 18 января 1931 года. На фото хорошо видна конструкция гусениц (АСКМ).

Привод осуществлялся на задние колеса, а передняя пара была управляемой.

Переход с гусениц на колеса (и обратно) осуществлялся при помощи двух домкратов с приводом от двигателя танка, которыми поднималась (или опускалась) клепаная коробка с опорными катками. Таким образом, танк вставал на автомобильные колеса (или на гусеницы), смонтированные на осях ленивца и звездочки.

Кроме того, в передней и задней части танка под днищем монтировались железнодорожные скаты. Благодаря им, Д-4 мог самостоятельно передвигаться по рельсам, превращаясь таким образом в бронедрезину, а для форсирования водных преград машина оснащалась оборудованием для подводного хода.

В качестве силовой установки использовалась пара импортных автомобильных двигателей «Геркулес» мощностью по 105 л.с. каждый, работавших на общую коробку перемены передач. Управление танком осуществлялось при помощи гидравлических усилителей, а благодаря установке реверса Д-4 мог передвигаться вперед и назад с одинаковой скоростью. Механик-водитель использовал для наблюдения стробоскопический прибор.

Из-за высокой сложности, а главным образом по вине самого Дыренкова, работа по изготовлению Д-4 затянулась. Дело в том, что Дыренков сам не мог сделать необходимых расчетов по танку (от помощи инженеров, выделенных в его КБ, он категорически отказался), поэтому многие вещи он делал «на глазок, по наитию». Кроме того, конструктор постоянно отвлекался для разработки своих очередных изобретений, не успев закончить начатое. В результате одни и те же чертежи переделывались по нескольку раз. 22 мая 1930 года Калиновский докладывал К. Ворошилову:

«Состояние работ по машине Д на Ижорском заводе таково, что Ваше задание по изготовлению опытного образца к 1 июля выполнено не будет. Основные причины следующие:

1. Рабочие чертежи по основным агрегатам Дыренков закончил только к 4 мая, в связи с чем детали по этим чертежам будут готовы только к 15 июня.

2. До настоящего времени нет чертежей: органов управления машиной, приводов к подъемным механизмам, рулевого управления при движении на колесном ходу».

В документах РВС СССР от 13 августа 1930 года по поводу танка Дыренкова говорится:

«Танк Д. Принять к сведению заявление т. Халепского и т. Ольского, что Д будет готов в первых числах сентября, после чего организовать испытание».

Сам же Дыренков во всех грехах винил, прежде всего, завод и его инженеров. Так, 29 октября 1930 года он писал начальнику УММ РККА И. Халепскому:

«Сообщаю, что вследствие обычных для Ижорского завода неполадок, коробки, поддерживающие танк на гусеничном ходу, в третий раз испорчены заводом. В настоящее время они отлиты в четвертый раз. Корпус танка после переклепки сегодня ночью хвостовой части снят со станка. В работе остались шевронные шестерни передачи и редуктора, взамен испорченных заводом. С сегодняшнего дня начаты работы по сборке и монтажу наружных механизмов на корпусе».

Окончательная сборка танка Д-4 велась уже в Москве, куда в начале 1931 года было переведено опытно-конструкторское и испытательное бюро. КБ разместилось на территории Московского железнодорожного ремонтного завода, сокращенно Можерез (ныне это литейно-механический завод в Люблино).

Сначала срок поступления танка на испытания был определен 15 сентября 1930 года. Однако в докладе И. Халепского т 12 февраля 1931 года сказано:

«Танк был в опытном заводском пробеге. Опытный образец танка не закончен».

В марте Д-4 совершил первую пробежку по заводскому двору. Однако сразу стало ясно, что машина «не удалась». Несмотря на то, что механизм перехода с гусениц на колеса работал, он оказался настолько громоздким, сложным и ненадежным, что ни о каком серийном производстве речь идти не могла. Масса танка оказалась выше расчетной (около 15 т), поэтому Д-4 с трудом мог передвигаться на колесах даже по бетонному полу заводского цеха. Правда, на гусеницах он двигался не лучше из-за неудачной конструкции трансмиссии, которая постоянна ломалась. Из-за всего этого, а также из-за малой мощности двигателей, неудачной системы подвески опорных катков о достижении заявленной Дыренковым скорости — 35 км/ч на гусеницах — приходилось только мечтать.
