Параллельно с разработкой «объекта 223» Кировский завод вел испытания догруженного до массы КВ-3 танка Т-220. Кроме того, велась сборка «объекта 221» (в документах также именовался как Т-220-2 или T-220-II), на котором устанавливали узлы и агрегаты, изготовленные непосредственно для КВ-3. Например, к 25 мая 1941 года догруженный до 65 т «двести двадцатый» с установленным на него двигателем В-5 в 700 л.с. прошел 410 км. Эти испытания показали:

«1. Оси опорных катков гнуться (приняты меры к усилению).

2. Ленивцы имеют трещины по ступице.

3. Амортизаторы нижних катков срезаются.

4. Мотор В-5 № 7, хотя и тянет машину, но запаса мощности явно недостаточно.

5. Остальные агрегаты: коробка перемены передач, бортовые фрикционы и главный фрикцион после разборки показали хорошие результаты».

Кроме того, по результатам испытаний догруженной машины отмечалось, что при «использовании двигателя мощностью 850 л.с. скорость КВ-3 можно повысить до 35 км/ч».

По состоянию на 20 июня 1941 года пробег «объекта 220» составил уже 1979 км. При этом после 584 км Кировский завод произвел переборку машины, смонтировав на ней двигатель В-2СН мощностью 850 л.с. Кроме того, на Т-220 установили шесть опытных катков с увеличенным диаметром резины и шайбы (на трех из них резину сжали на 16 т, а на остальных — до 18 т), опытные масляные фильтры типа «Вортокс», а на дизель В-2СН — выхлопные коллекторы с компенсаторами.

31 мая танк вновь поступил на испытания, и к 20 июня новый «движок» проработал 27 часов 21 минуту. К этому же времени были обнаружены следующие дефекты:

— сгорело 3 комплекта выхлопных коллекторов;

— сгорели 4 ленты феродо бортовых фрикционов из-за неправильной регулировки;

— выкрошился обод у одного катка, и погнулись обода у девяти опорных катков, а также провертывалась резина у пяти катков;

— вышел из строя правый бортовой редуктор из-за разрушения подшипников и сильного износа ведущей шестерни.

С 7 июня 1941 года Кировский завод приступил к монтажу второго образца Т-220 (со 100 мм броней). К 20 июня на нем установили бортовые редукторы и ограничители угла закрутки торсионов, а также изготовили (но не смонтировали) коробку перемены передач, главный и бортовые фрикционы, элементы подвески. 20 июня 1941 года военпред Кировского завода военинженер 2-го ранга А. Шпитанов сообщил в ГАБТУ КА, что «машина готова будет не раньше 10–15 июля».

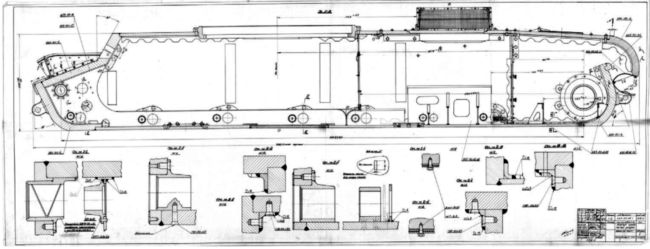

Корпус танка КВ-3 («объект 223»), продольный разрез. На чертеже стоят подписи конструктора Яковлева, руководителя группы К. Кузьмина (15 апреля 1941 года), старшего инженера машины Н. Халкиопова, заместителя главного конструктора Н. Духова и главного конструктора Ж. Котина (16 апреля 1941 года) (АСКМ).

Что касается танка Т-150, то он тоже использовался для опытных работ, прежде всего как база для испытания новых двигателей. При этом машину догрузили до массы в 56 т. По состоянию на 19 июня 1941 года, пробег Т-150 составил 2237 км, на нем сменили пять двигателей (два — В-2К по 600 л.с., два В-2Сф по 700 л.с. и один 700-сильный В-5). Кроме того, за это же время на танке обнаружился ряд дефектов — течь масла и повышенный износ шестерен в коробке перемены передач, вышел из строя бортовой фрикцион (скручена ступица барабана), разрушались резиновые амортизаторы нижних катков, а также отмечалось сильное загрязнение и разрыв бумажных топливофильтров.

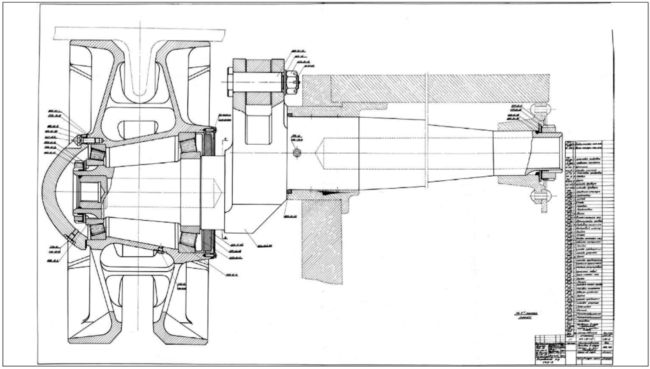

Ленивец танка КВ-3 («объект 223»), копия заводского чертежа. Он подписан главным конструктором Ж. Котиным 20 апреля 1941 года (АСКМ).

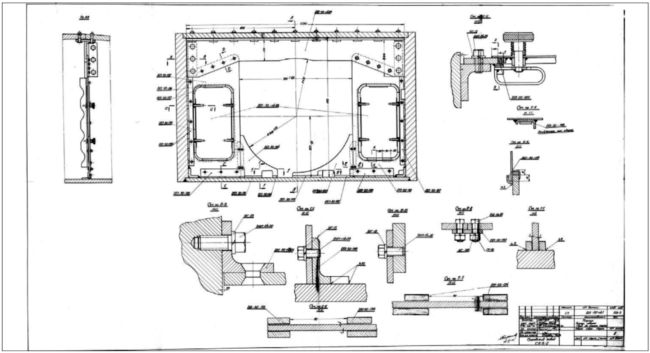

Корпус танка КВ-3 («объект 223»), поперечный разрез, вид на трансмиссионную перегородку. На чертеже стоят подписи старшего инженера машины Н. Халкиопова и главного конструктора Ж. Котина, обе 16 апреля 1941 года (АСКМ).

Что касается непосредственно КВ-3, то к 20 июля 1941 года ситуация с его изготовлением, по докладу военпреда Кировского завода, была следующей:

«На 20/6 ГИЗом не поданы на завод корпус и башня. Имеется пушка с завода № 92. План подготовки производства заказа не выполняется в сроки по всем пунктам. По этому вопросу трубим тревогу. Нам неизвестны больные места машины, и при серийном производстве может выявиться ряд существенных дефектов, которые потом труднее будет устранять».

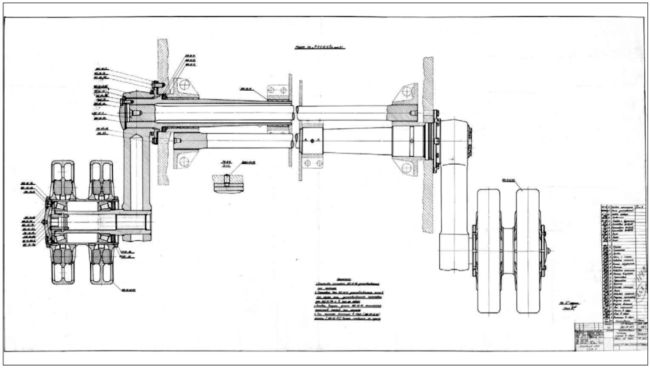

Нижняя подвеска танка КВ-3 («объект 223»), копия заводского чертежа. Конструкция опорных катков была аналогична серийному КВ, но внутренние резиновые имели более толстый массив. Чертеж подписан главным конструктором Ж. Котиным 22 апреля 1941 года (АСКМ).

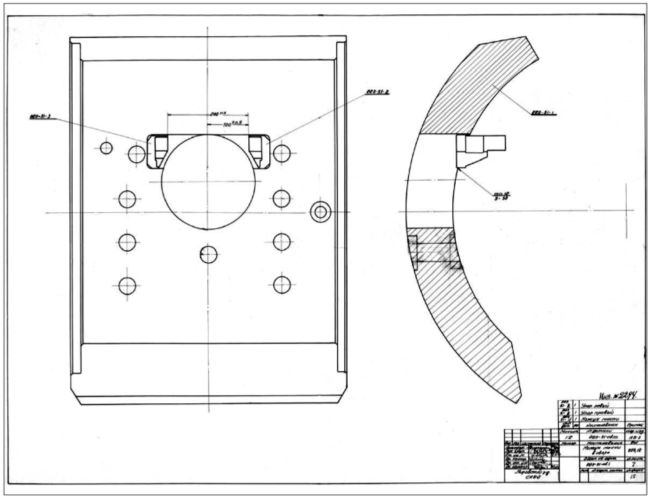

Маска орудия танка КВ-3 («объект 223»), копия заводского чертежа. Подпись главного конструктора Ж. Котина датирована 29 апреля 1941 года (АСКМ).

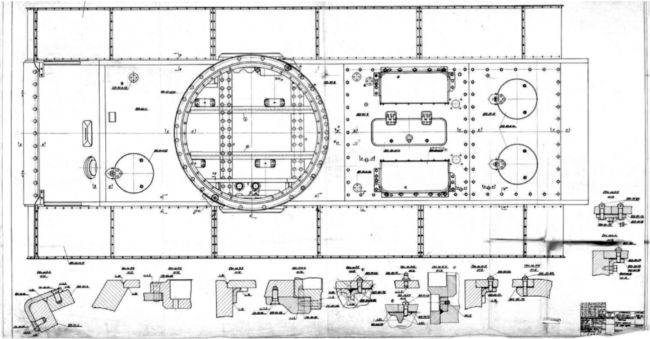

Вид в плане корпуса танка КВ-3 («объект 223»), копия заводского чертежа. Обратите внимание, что в связи увеличением диаметра погона практически до среза бортов пришлось усилить борта дополнительными броневыми накладками. Чертеж подписан главным конструктором Ж. Котиным 16 апреля 1941 года (АСКМ).
