бутаре Неделяева.

Возле верхних плинтусов "а" создается вихреобразное

движение воды, благодаря которому самые мелкие частицы

золота неизбежно смачиваются и осаждаются. На рис. 57

линией С—С показан путь тяжелых мелких частиц, а

стрелками обозначены пункты их осаждения. Вследствие

такого устройства шлюзов снос золота на бутаре Неделяева

значительно меньше, чем на обыкновенных бутарах.

г

Вашгерд

Вашгерд — промывное устройство в виде наклонного

стола с бортами размером 1 * 1,5 м (рис. 58). Применяется

для доводки концентрата и промывки небольших проб. Его

изготавливают из гладких обструганных досок толщиной 30-

40 мм. Дно вашгерда — глубокое и плотное. В его головке

расположены

две

деревянные

перегородки

для

распределения воды тонким слоем по наклонной

поверхности.

420

Приложения

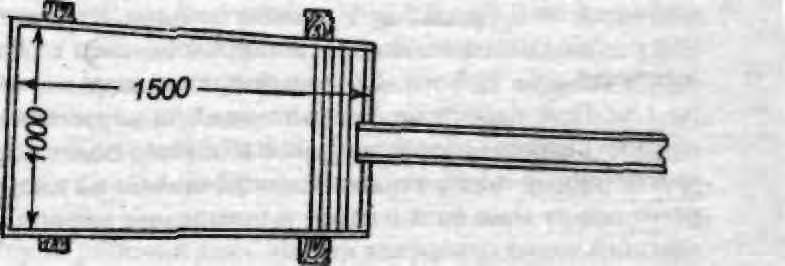

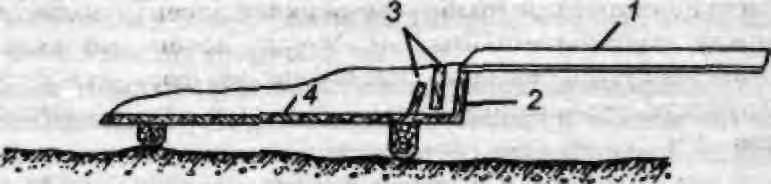

Рис. 58. Вашгерд.

1 — желоб; 2 — головная часть; 3 — перегрузка;

4 — дно вашгерда.

Для питания водой в "голове" вашгерда устанавли-

ваются бак или бочка, в которые вода накачивается помпой

или наливается черпаком. В зависимости от назначения

вашгерд устанавливают с уклоном от 1 до 4 см на м.

Промывка пробы осуществляется следующим об-

разом. Проба засыпается на дно вашгерда порциями от 5 до

50 кг каждая, и через головку вашгерда пускается вода. Вода

размывает породу, и полезное ископаемое при этом, как

наиболее тяжёлое, стремится вниз.

Доводка на вашгерде производится вручную путем

перемещения материала скребком по наклонной поверх-

ности навстречу движущемуся потоку воды.

Когда породы на нем остается мало, промывальщик

уменьшает подачу воды, и дощечкой, затем — щеткой и,

наконец, ладонью на дне осторожно производит доводку,

оставляя только тяжелую фракцию — шлих.

Промывка на вашгерде значительно производительнее

лотковой или ковшовой промывки.

421

Энциклопедия кладоискателя

"Американка"

Описание. "Американка" (рис. 59) обладает весьма

значительной производительностью, но расход воды на ней

— большой. Она состоит из наклонного корыта длиной

около 3,66 м, с бортами высотою от 0,20 до 0,30 м шириной

от 0,4 до 0,5 м. У нижнего конца, горизонтально или с

небольшим наклоном, установлено сито с отверстиями в 9,5

или 12,7 мм. Обычный наклон корыта — 80 мм на 1 м. При

работе на "американке" за первым корытом следует второе

— более широкое и обычно более короткое, чем первое, с

поперечными нарифлениями на дне; это корыто имеет

меньший наклон и принимает материал, прошедший через

отверстия сита.

Рис. 59. "Американка" (Long tom).

а — разрез; б — план.

Ход работы. Песок насыпается в корыто лопатами, в

верхнем конце по желобу подается вода. Рабочий тщательно

перегребает песок, отбирает крупную гальку и пропускает

мелкий материал через сито. Крупное золото осаждается в

верхнем ящике, а мелкое золото улавливается за рифлями в

нижнем корыте. Вильсон советует устанавливать корыто с

нарифлениями под небольшим наклоном, чтобы тонкий

материал мог собираться между рифлями, и таким путем

предупредить вымывание мелкого золота; однако за

рифлями при этом получается значительное скопление

песка, и защитная роль в отношении мелкого золота

сводится на нет, дно корыта заливается, и образуется слой

422

Приложения

материала с поперечно идущими по его поверхности волнами

в местах установки рифлей.

Производительность зависит от характера песка и от

величины отверстий сита, а также от количества работы,

которую может выполнить рабочий при пропуске материала

через сито. Вильсон определяет эту производительность в 4,6
