Особенностью этого замка является наличие цухальтеров (1) и (2), вращающихся на общей оси (3), которая вместе с тем служит одной из направляющих ригеля. Второй направляющей является стойка (4), о которую опирается ригель отростком (5). В стоечку (4) упираются концы пружин (6), врезанных в цухальтеры и припаянных к ним. Пружины постоянно отжимают цухальтеры вниз. Вследствие этого при крайних положениях ригеля все цухальтеры упираются в стойку одной из верхних впадин среднего выреза и запирают ригель.

Чтобы затруднить открывание замка подобранным ключом, цухальтерам придают такие очертания, чтобы расстояния от оси вращения ключа до нижнего края каждого из трёх цухальтеров в тот момент, когда стойка ригеля находится в середине прореза, были различны. С этой целью делают либо цухальтеры различной ширины, либо их снабжают вырезами разной глубины.

Уступы в бородке ключа выпиливают соответственно глубине вырезов или расстоянию нижних кромок цухальтеров от оси вращения ключа. Расстояния от центра ключа до верхнего края цухальтеров должны быть одинаковыми, чтобы в тот момент, когда бородка ключа занимает верхнее положение, все внутренние вырезы цухальтеров точно совпадали.

Все детали висячего замка помещаются в коробке, составляющей корпус замка. Коробка состоит из верхней и нижней фигурных пластин, соединённых боковыми стенками.

Листом коробки замка называют ту пластину, на которой укреплены стойки; другую пластину называют крышкой коробки.

Один конец дужки замка падет на ось, концы которой закреплены в пластинах коробки.

Направляющей для ключа замка служит штифт.

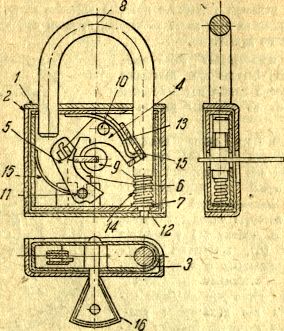

Контрольный висячий замок (рис. 16) состоит из следующих деталей:

(1) — корпус, (2) — наружная крышка, (3) — внутренняя крышка, (4) — ригель, (5) — цухальтеры, (6) — прокладка, i(7) — упорная плашка, (8) — штребель или дужка, (9) — ролик и прорез для ключа, (10) — штифт ригеля, (11) — штифт цухальтера, (12) — штифт упора, (13) — плоская пружина ригеля, (14) — спиральная пружина выталкивателя, (15) — пружины цухальтера, (16) — ключ.

Рис. 16. Контрольный висячий замок.

Особенность этого замка состоит в том, что помимо внутренней крышки он имеет дополнительную наружную крышку, под которую при запирании замка можно подложить бумагу с подписью пли с какой-нибудь отметкой. Поэтому замок нельзя отпереть, не разорвав этой бумаги. Благодаря этому отпадает необходимость в накладывании печатей или пломб при запирании шкафов, складов и т. п.

Переставляя цухальтеры, можно получить 32 различные комбинации.

Корпус и крышку замка окрашивают эмалевой краской или лаком.

Дужку, ролик, штифты ригеля, цухальтеров и упора делают из круглой стали с гладкой поверхностью. Корпус, наружную и внутреннюю крышки, ригель, цухальтера, прокладки и упорную планку делают из листовой стали.

Пружину выталкивателя изготовляют из круглой пружинной стали, а пружины ригеля и цухальтеров — из плоской пружинной стали.

Все основные детали механизма замка — штампованные.

Американский висячий замок считается наиболее надёжным, так как к нему труднее подобрать ключ, чем к другим замкам. Основное отличие этого замка состоит в том, что он имеет вращающийся цилиндр, который передвигает ригель.

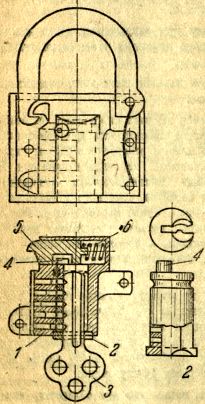

Американский висячий замок (рис. 17) состоит из запорной втулки (1), валика (2) и ключа (3).

Рис. 17. Американский висячий замок.

Во втулке просверлено пять отверстий я в них помещено по две шпильки разной длины; каждая пара шпилек отличается по длине от остальных. На каждую пару шпилек нажимает спиральная пружина, вставленная в отверстия втулки.

На плоском ключе сделано пять вырезов, соответствующих концам внутренних шпилек. Глубина вырезов в ключе должна точно соответствовать длине шпилек; только в этом случае можно повернуть валик и передвинуть ригель. Изменяя длину каждой из внутренних шпилек и соответствующую ей глубину выреза в ключе, можно получить большое количество однотипных замков с различными ключами, так как каждое такое изменение создаёт новую комбинацию, требующую нового ключа.

На конце валика имеется цапфа (4), расположенная эксцентрично. Эта цапфа входит в вырез ригеля (5) и при вращении валика только открывает ригель. Закрывается он под действием спиральной пружины (6). Конец ригеля, имеющий цилиндрическую форму, спилен для образования запорной части. Ригель с пружиной помещается в отверстии, просверленном в приливе втулки. Валик закреплён во втулке винтом, проходящим через втулку в кольцевую выточку в верхней части валика. Для того чтобы пружинки и штифтики не выпадали, они закрыты снаружи втулки пластинкой.

Втулка представляет собой фасонную отливку; она имеет два прилива — лапки, посредством которых её прикрепляют заклёпками к коробке замка. В коробке замка на нижнем столбике справа закреплена плоская стальная пружина, которая своим свободным концом входит в закраину шарнирного конца дужки и поддерживает её в открытом положении.

Форма запорного конца дужки такова, что при закрывании конец дужки отводит вправо ригель, входящий под действием пружины в вырез на дужке. Это обеспечивает самозапирание замка.
