Большинство немецких систем залпового огня были сотового типа (с трубчатыми направляющими). Первой подобной РСЗО стал шестиствольный 150-мм «дымовой» миномет типа «D», принятый на вооружение сухопутных войск в конце 30-х годов. Название «Небельверфер» было оставлено для дезинформации разведки вероятного противника, так как повое оружие изначально разрабатывалось для ведения огня фугасными боеприпасами. Шесть стволов длиной 1,3 метра объединялись в блок с помощью передней и задней обойм. Вся система монтировалась на легком буксируемом колесном лафете, который снабжался секторным подъемным механизмом с максимальным углом возвышения 45 градусов и поворотным механизмом, обеспечивающим угол горизонтального обстрела до 24 градусов. Лафет представлял собой переделку применяемого в конструкции 37 мм противотанковой пушки РаК 35/36. Боевая ось лафета — коленчатая. В боевом положении она поворачивалась, колеса шасси вывешивались, лафет опирался на сошники раздвижных станин и откидной передний упор. Боевая масса в снаряженном положении достигла 770 кг, в походном положении этот показатель равнялся 515 кг.

Огонь велся залпами в течение пяти секунд выпускались все шесть снарядов. В целях достижения максимального поражающего эффекта предписывалась стрельба залпами только побатарейно либо подивизионно. Время перезарядки одной пусковой — 1,5 минуты.

Рис. 76. 150-мм реактивный миномет NbWif 41 в походном положении.

В 1942 году миномет получил обозначение 15 cm Кebelwerfwer 41 (NbWif 41), то есть «дымовой миномет образца 1941 года». Еще одним типом пусковой установки 150-мм ракет стала одиночная трубчатая направляющая «Do-Geraet», предназначенная для применения в воздушно-десантных частях Ее конструкция была признана неудачной и оружие применялось в очень ограниченных масштабах.

Позже (с апреля 1943 года) на вооружении германской армии появился самоходный вариант 150-мм реактивного миномета, получивший официальное наименование «бронированной пусковой установки 15 cm Panzerwerfer 42 auf Sf (PzWif 42)». Пусковая установка однозалповая десятиствольная (два параллельных блока по пять направляющих 150-мм ракет). Станок поворотный, размещен на бронекуполе (горизонтальный обстрел круговой, угол возвышения направляющих — до 45 градусов).

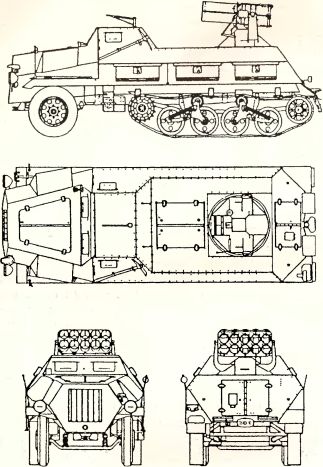

Рис. 77. Пусковая установка 150-мм ракет на базе Sd.Kfz. 4/1 «Maultier».

Возимый боекомплект (10 ракет, не считая находящихся в направляющих) укладывался в закрытый бронированный отсек в кормовой части корпуса. Расчет — четыре человека. В отличие от советских «катюш», приводившихся в действие с помощью выносного пульта, во время ведения огня прислуга «панцерверфера» находилась внутри бронетранспортера. Запуск реактивных снарядов осуществлялся с помощью электрического воспламенителя наводчиком, чей пост размещался внутри боевого отделения, под пусковой установкой. Все это обеспечило более высокую скорость пере-заряжания установки — для защиты от пороховых газов расчет не нужно было укрывать поодаль от машины.

Первым типом, использующим эту пусковую установку стала «специальная машина 4/1» (Sd.Kfz. 4/1) фирмы «Opel». РСЗО создана в 1942 году на базе полугусеничного варианта стандартного армейского грузовика Opel «Blitz», получившего наименование «Maultier» («мул»). Гусеничный движитель этого автомобиля основывался на шасси типа «Carden Loyd», заимствованного с широко распространенной по всему миру в 20-е — 30 е годы английской танкетки.

«Опель» имел боевую массу 7,25 тонн. Габаритные размеры: длина — 5,8 м, ширина — 2,09, высота — 2,6 метров. Двигатель размещен в носовой части. На крыше закрытого бронированного кузова (за бронекабиной расчета) на тумбовой установке расположена пусковая установка реактивных снарядов. Броневая защита лобовой части, бортов и кормы достигала 8 мм, крыши корпуса — 6 мм. Бронеколпак платформы ПУ изготавливался из 10-мм брони. Листы брони — катаные, соединены сваркой и заклепками. Лобовой лист двигательного отсека установлен вертикально, борта капота — из двух броневых деталей, имеющих большие углы наклона. На крыше рубки экипажа на шкворне крепился 7,92-мм пулемете боекомплектом 1500 патронов. Все машины оснащались радиостанцией FuG Spr G «f».

Карбюраторный шестицилиндровый 4-тактный двигатель «Опель» жидкостного охлаждения рабочим объемом 3626 куб. см. развивал мощность 75 л. с. при 3000 об/мин. В трансмиссию входила пятискоростная коробка передач (4+1), а также тормоза — гидравлические и механические.

Ходовая часть включает в себя по четыре опорных катка с борта. Подвеска пружинная, блокированная по два катка в двух балансирных тележках. Поддерживающие катки расположены по одному на каждой тележке. Ведущее колесо переднего расположения направляющий каток — заднего. Передние колеса — автомобильного типа, управляемые. Полугусеничная схема обеспечивала машине Хорошую подвижность и удовлетворительную проходимость, являясь промежуточным звеном между чисто гусеничными шасси и ходовой частью автомобилей с колесной формулой 4x2. Максимальная скорость по шоссе — 40 км/ч, запас хода 130 км. Глубина водных преград, преодолеваемых вброд — 2 6 метра. Шасси оказалось несколько перегруженным, но в целом проходимость транспортера оказалась вполне удовлетворительной.

БТР выпускался до марта 1944 года. По словам генерала Зенгера-унд-Эттерлина, «…с 1944 года самоходные минометы данного типа использовались в гранатометных подразделениях. Группы машин использовались для обозначения главного направления огня» (4, с. 98). На самом деле диапазон применения этих средств был значительно шире и главным образом подразумевал их использование в качестве артиллерийской реактивной системы. Всего выпущено 296 таких РСЗО Кроме РСЗО, на базе «Маультира» была создана невооруженная машина для перевозки боеприпасов — Mumtionskraftwagen Sd Kfz.4 (выпущен 251 экземпляр).

Кроме шасси «Опеля», вариант самоходной РСЗО выпускался на базе стандартного 3 тонного армейского тягача (3 ton schwerer Wehrmachtschlepper), полугусеничного бронетранспортера, применявшегося в войсках для перевозки боеприпасов. Низкопрофильная бронекабина делала его схожим с основным БТР Sd.Kfz. 251. Бронирование достигало 15 мм. Длина машины — 6,67 метров, ширина — 2,5 метра, высота — 2,83 метра.

Шестицилиндровый карбюраторный двигатель May bach HL 42TRKMS жидкостного охлаждения, рабочим объемом 4198 куб. см развивал мощность до 100 л. с. при 3000 об/мин. В трансмиссию входила четырехскоростная коробка передач (3+1), двойной дифференциал и демультипликатор. Ходовая часть включала в себя пять сдвоенных обрезиненных опорных катков по борту, расположенных в шахматном порядке. Подвеска индивидуальная торсионная. Ведущее колесо переднего расположения зацепление цевочное. Передние колеса — управляемые, автомобильного типа.
