Н. — Но ведь, наверное, есть средство, чтобы выпрямленный ток сделать действительно постоянным?

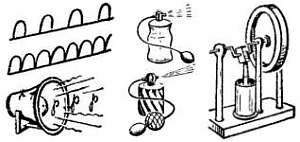

Л. — Конечно. Это достигается с помощью сглаживания или, как говорят, фильтрации. Выпрямленный необработанный ток можно сравнить со струей одеколона из упрощенного пульверизатора, имеющего только один баллон, который последовательно сжимают несколько раз. Благодаря клапанам, находящимся на входе и выходе баллона, переменное сжимание и разжимание создает на выходе пульверизатора прерывистую струю одного направления.

Н. — Так ведь это тоже выпрямление!

Л. — Да… Но в более совершенных пульверизаторах подача одеколона происходит непрерывной струей благодаря наличию второго баллона, помещаемого вслед за первым. Второй баллон с тонкими и гибкими резиновыми стенками раздувается, получив порцию воздуха из первого баллона. Затем, когда первый баллон разжимается и всасывает новую порцию воздуха, второй медленно сжимается, подавая накопленный воздух в отверстие пульверизатора в виде более или менее постоянной струи воздуха. Таким образом, второй баллон играет роль резервуара, предназначенного выравнивать подачу воздуха путем накапливания его избытка в момент подачи очередной порции и затем плавного расходования.

Не вспоминаешь ли ты кое-что, играющее подобную же роль в электрических схемах?

Н. — Конденсатор!.. Он тоже способен заряжаться и разряжаться.

Л. — Именно конденсатор мы и используем для фильтрации. Включая его между положительным и отрицательным полюсами выпрямителя, мы выравниваем подачу. Однако одного конденсатора, даже большой емкости, может оказаться недостаточно.

Вспомним принцип махового колеса, которое служит в паровых машинах и двигателях внутреннего сгорания для сглаживания неравномерности возвратно-поступательного движения, производимого поршнем. Своей инерцией маховое колесо поддерживает равномерность движения. Знакома ли тебе электрическая величина, которая, подобно инерции, противодействовала бы изменениям электрического тока?

Н. — Конечно, это индуктивность.

Л. — Отлично Так вот на пути выпрямленного тока мы и поместим катушку с сердечником большой индуктивности (ведь мы имеем дело с очень низкой частотой), а после нее закроем выход фильтра (рис. 89) вторым конденсатором, который будет завершать сглаживание. Впрочем, если надо получить очень тщательную фильтрацию, можно использовать две или три ячейки фильтра, подобные той, которая показана на рис. 89, включив их последовательно. Однако обычно бывает достаточно и одной ячейки для того, чтобы выпрямленный ток не давал фона.

Рис. 89. Звено фильтра, помещенное между выпрямителем и приемником, служит для сглаживании пульсаций тока.

Н. — Последний вопрос. Как нагревают нити накала ламп приемника? Я думаю, что тоже переменным током.

Л. — Да, ты не ошибся Для этого на трансформаторе питания (рис. 90) помещается еще одна обмотка низкого напряжения, которая служит для нагрева нитей ламп. Обычно все лампы имеют катод с косвенным накалом, за исключением иногда последней (выходной) лампы. Эта лампа должна питать громкоговоритель относительно большим током, и для получения большой электронной эмиссии (как и в кенотронах) в мощных усилительных лампах некоторых типов предпочитают использовать в качестве катода непосредственно нить накала.

Рис. 90. Схема полного питания приемника от сети переменного тока: питание накала, выпрямление и фильтрация высокого напряжения.

Н. — А как же подают смещение на такую лампу?

Л. — Как и для ламп с косвенным накалом, сообщая катоду положительное напряжение относительно сетки при помощи резистора, включенного между катодом и отрицательным полюсом источника высокого напряжения. Только здесь потенциал катода непрерывно изменяется, поэтому, как и в случае кенотронов с прямым накалом, резистор смещения одним концом присоединяется не к одному из концов нити накала, а к средней точке накальной обмотки. Так вот, Незнайкин, теперь ты знаешь все, что тебе нужно, о питании приемников.

Н. — Я с этим не согласен. Не забудь, что у меня есть дядюшка художник-юморист, которому я обещал собрать приемник и который пользуется сетью постоянного тока 110 в.

Л. — Пользуется! От этого не много пользы. Ведь в случае сети постоянного тока нечего и думать о повышении напряжения, если только не применить электродвигатель, соединенный с генератором переменного тока.

Н. — А трансформатор?..

Л. — Незнайкин! Ты меня заставляешь краснеть из-за твоего невежества! Значит, ты забыл, несчастный, что трансформатор основан на принципе индукции и что индукция наблюдается лишь при изменениях тока.

Н. — Да, это верно, я об этом не подумал. Значит, трансформатор при постоянном токе ни к чему. Но как же тогда быть?

Л. — Довольствоваться имеющимся напряжением, уменьшая по возможности потери напряжения. К счастью, существуют специальные лампы для этого случая, которые даже с анодным напряжением 100 в имеют хороший к.п.д. Само собой разумеется, что нет нужды «выпрямлять» постоянный ток. Но тем не менее необходимо его фильтровать.
