Н. — Значит, можно кое что рассказать и о смесителе?

Л. — Безусловно, так как на столь высоких частотах обычные смесители мало эффективны. За редкими исключениями, в смесителях ЧМ приемников отказались как от гептодов, так и от триод-гексодов (в которых входной сигнал и напряжение от гетеродина подаются на разные сетки) и вернулись к старой схеме с отдельным гетеродином. При этом входной сигнал и напряжение гетеродина подаются на одну и ту же сетку (рис. 125).

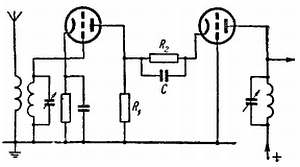

Рис. 125. В смесителе на двух триодах приходящие колебания и колебания гетеродина подаются на одну и ту же сетку.

Н. — Ну, уж тут ты явно издеваешься надо мною. Полагаешь ли ты, что я забыл все описанные тобою недостатки этой схемы? Я вспоминаю, что главным пороком является опасность увлечения частоты гетеродина приходящим сигналом.

Л. — Действительно, иногда очень трудно избежать такой игры этих двух колебаний, полностью нарушающей работу смесителя.

Н. — Зачем же применять схему со столь серьезным недостатком в ЧМ приемниках?

Л. — Потому что разнос частот в несколько мегагерц (определяемый промежуточной частотой) достаточен, чтобы синхронизации не возникало.

Н. — Таким образом, в схеме используются два триода. Один из них является смесителем. На его сетку подаются предварительно усиленные входные сигналы и через конденсатор связи С напряжение гетеродина.

Л. — Именно так. Часто используют двойной триод. В этом случае отпадает необходимость в конденсаторе связи С, так как междуэлектродные емкости двух секций двойного триода создают достаточную связь.

Н. — Нельзя ли, однако, применить пентод в качестве смесителя? Это увеличило бы его коэффициент усиления.

Л. — Так иногда и поступают. Правда, при этом возрастают шумы. Все та же обратная сторона медали…

Н. — После того как мы разобрали предварительный усилитель высокой частоты, смеситель и усилитель промежуточной частоты, остались лишь детектор и усилитель низкой частоты.

Л. — В ЧМ приемниках нужно говорить о частотном детекторе (демодуляторе). Частотное детектирование может быть осуществлено с помощью различных схем.

Н. — Очевидно, их роль независимо от схемы сводится к преобразованию девиации частоты в изменения амплитуды.

Л. — Ты не ошибся. Это достигается в результате применения контуров, настроенных на среднюю частоту, т.е. на промежуточную частоту, соответствующую отсутствию модуляции. Контуры включены по симметричной схеме, так что выходное напряжение равно нулю или некоторой постоянной величине. Как только несущая частота начинает изменяться в ту или иную сторону, симметрия нарушается и появляется переменное напряжение.

Н. — Может быть, в твоем объяснении заключена глубокая мудрость, но для меня это звучит крайне абстрактно. Не изобразишь ли ты для пояснения схему?

Л. — Вот наиболее распространенная схема так называемого дискриминатора (рис. 126). Сразу бросается в глаза полная симметрия схемы. Обрати внимание на то, что, кроме индуктивной связи между последним каскадом усилителя промежуточной частоты и дискриминатором, имеется емкостная связь через конденсатор С, включенный точно в среднюю точку вторичной обмотки трансформатора.

Рис. 126. Схема частотного дискриминатора.

Н. — Я полагаю, что собака зарыта именно тут, в дискриминаторе.

Л. — Твоя интуиция тебя не обманула. Напряжение, подаваемое через конденсатор, сдвинуто по фазе относительно напряжения, наведенного в результате магнитной связи. До тех пор, пока частота обоих напряжений равна резонансной частоте контуров (трансформатора), напряжения на обоих концах вторичной обмотки одинаковы относительно средней точки.
