Л. — Как я рад опять с тобой встретиться, дорогой Незнайкин.

Н. — Разве мог я устоять перед искушением и не клюнуть на приманку в виде неонового триода?! Ведь так, кажется, его нужно называть.

Л. — Если тебе это нравится. Но обычное название триода, наполненного инертным газом под слабым давлением (неоном, аргоном или гелием), тиратрон.

Н. — Ты меня не заставишь опять пройти тот путь, который я когда-то уже прошел с вакуумными лампами и который нас привел от диода к катоду?

Л. — Такой опасности не предвидится. Трех электродов тиратрона вполне достаточно, чтобы получить прекрасный переключатель и разрядную цепь, необходимые в каждой уважающей себя развертке. Существуют еще тиратроны-тетроды, но мы о них здесь говорить не будем.

Н. — Очень хорошо… А как ты будешь включать тиратрон? Как неоновую лампу?

Л. — Вот полная схема (рис. 35). Как видишь, она незначительно отличается от схемы с неоновой лампой. Прежде всего мы видим зарядную цепь, где к зажимам высокого напряжения подключен конденсатор С через резистор R.

Рис. 35. Схема генератора развертки на тиратроне. Слева — цепь заряда, справа — цепь разряда.

Н. — Почему резистор включен между конденсатором и отрицательным, а не положительным полюсом?

Л. — Строго говоря, это ничего не изменяет. Конденсатор и резистор включены последовательно. Разницы никакой, будет ли один раньше другого или наоборот. И, если ты хочешь, можешь включить R в точке Z.

Н. — Да, я понимаю, что неважно, в каком порядке электроны встретят на своем пути тот или другой из элементов зарядной цепи.

Л. — Обратимся теперь к разрядной цепи. Как и в случае с неоновой лампой, она состоит из промежутка катод — анод газоразрядной лампы.

Н. — Не только. Я вижу еще два последовательно включенных резистора R2и R3. И все это подключено к выводам конденсатора, который нужно периодически разряжать.

Л. — Резистор R2 в несколько сотен ом служит для ограничения разрядного тока. Потому что в момент его возникновения сопротивление промежутка катод — анод тиратрона настолько падает, что лампа может оказаться поврежденной слишком сильным током.

Н. — Что же касается резистора R3, помещенного между катодом и отрицательным полюсом, я догадываюсь, что он служит для получения отрицательного напряжения смещения на сетке тиратрона, как это делается и в усилительных устройствах

Л. — И ты не ошибаешься. Цепь R3С2 является, действительно, классическим устройством для получения напряжения смещения. Наконец, я тебя попрошу не обращать пока ни малейшего внимания на конденсатор С1, соединяющий сетку с некой таинственной «синхронизацией».

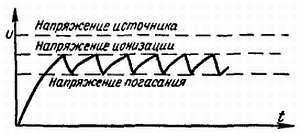

Н. — Значит, практически все это почти не отличается от неонового генератора. Я думаю, что и здесь во время заряда напряжение на конденсаторе С достигает некоторой величины, после чего содержащийся в лампе газ ионизируется и его сопротивление резко падает. С этого момента конденсатор начинает разряжаться через лампу, пока его напряжение в достаточной степени не понизится и ионизация не прекратится. Нормальное сопротивление лампы восстанавливается, после чего цикл возобновляется.

Л. — Все это правильно.

Н. — Но в таком случае, как поется во французской песенке, «не было смысла менять министра». Другими словами, к чему вводить сетку, которая не меняет принципа работы газоразрядной лампы?!

Л. — Это не так, дружище. Ведь именно напряжение сетки определяет величину анодного напряжения ионизации. Пока в действие не вступила ионизация, лампа ведет себя, как обычный вакуумный триод. Интенсивность электронного потока зависит гораздо в большей степени от напряжения сетки, чем от напряжения анода…
