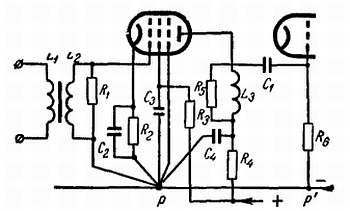

Л. — Да, потому что такая схема иногда используется в усилителе промежуточной частоты, где можно допустить использование небольших подстроечных конденсаторов.

Н. — Схема со связанными контурами, вероятно, имеет то преимущество, что улучшает избирательность всего устройства.

Л. — Бедный Незнайкин, ты продолжаешь думать и выражаться, как добропорядочный радиотехник. Но телевидение относится к радио так же, как радио к сильным токам. Нужно совершенно переменить способ мышления. «Улучшение избирательности», как ты мило выразился, для наг настоящее бедствие. А увеличение числа настроенных контуров ведет нас к этому самым роковым образом. Чтобы лучше тебя в этом убедить, я изобразил (рис. 80) кривую избирательности одного контура совместно с кривыми для двух, трех, четырех и пяти таких же контуров. Полоса пропускания становится, как видишь, все более и более узкой, а места для прохождения частот видеомодуляции — все меньшими и меньшими.

Рис. 80. Результирующие кривые избирательности 1, 2, 3, 4 и 5 контуров, настроенных на одну и ту же частоту f0.

Н. — Это ужасно! Но раз ты демонстрируешь мне эту тягостную картину, я знаю, что у тебя есть в запасе какое-нибудь радикальное лекарство. Ну, называй же поскорее панацею.

Л. — Сместить настройку контуров (рис. 81)!

Рис. 81. Метод взаимно расстроенных контуров. Внизу — кривая каждого из пяти используемых контуров, вверху — результирующая кривая.

Н. — Как? Не настраивать цепи на одну и ту же среднюю частоту спектра модулирующих частот? Сделать сознательно то, что делают, не желая этого, плохие регулировщики радиоприемников?

Л. — Вот именно. Распределяя соответствующим образом частоты настройки различных колебательных контуров, получают общую кривую избирательности, значительно приближающуюся к идеальной. Конечно, усиление от этого слегка уменьшается, но, не разбив яиц, не изжаришь яичницы.

Н. — Твои смещенные кривые напоминают мне, как в детстве мы с товарищами играли в верблюдов, становясь гуськом друг за другом и накрывшись простыней. Полученное таким образом весьма подвижное фантастическое животное очень походило на твою результирующую кривую… Практически так поступают только в усилителе высокой частоты?

Л. — Нет. Настройку контуров промежуточной частоты с таким же успехом смещают, как и настройку контуров высокой частоты. Действие этих расстроек складывается таким образом, что получается желаемая кривая.

Н. — Мой вопрос покажется тебе, быть может, наивным. Но я хотел бы знать, имеет ли усилитель высокой или промежуточной частоты постоянный коэффициент усиления или же есть ручка, дающая возможность его регулировать.

Л. — Очень часто его делают регулируемым. Для этого применяют один из обычных способов, как, например, изменение потенциала первой сетки пентодов или, еще проще, изменение смещения путем регулировки катодного сопротивления.

Н. — А каково действие регулировки чувствительности? Я полагаю, что оно проявляется в виде большей или меньшей яркости изображения. Так же как в радиоприемнике, где звук можно сделать более или менее сильным, изображение будет становиться более или менее ярким.

Л. — Ты очень сильно ошибаешься, Незнайкин. Средняя яркость дозируется простым изменением смещения на трубке.

Впрочем, мы об этом поговорим позже. Регулировка же чувствительности изменяет амплитуду напряжения на управляющем электроде (или катоде) трубки. Когда амплитуда невелика…

Н. — …изменения яркости пятна незначительны.

Л. — Очевидно. И, напротив, когда напряжение на управляющем электроде трубки сильно изменяется, пятно проходит через весь диапазон яркостей, начиная от самого сильного свечения, на какое способна трубка, до полного гашения луча.

Н. — Следовательно, в первом случае получают совсем серое изображение, тогда как во втором оно очень контрастно. Это, как фотоснимки, отпечатанные на «мягкой» или «жесткой» (контрастной) бумаге.

Л. — Сравнение вполне правильное. И ты не удивишься, узнав, что в телевизионном приемнике регулировка чувствительности носит гораздо более определенное название «регулировки контраста».

Н. — Мне кажется, что эта регулировка может с одинаковым успехом применяться в усилителях высокой и промежуточной частоты.

Л. — Конечно. Можно даже применять ее между этими усилителями в смесительной лампе в случае преобразования частоты двумя лампами.
