Чем реже происходят колебания, тем больше их период (т. е. время совершения одного полного колебания) и тем ниже основная частота спектра этих колебаний. Спектральные линии на оси частот при этом располагаются гуще. Непериодический процесс тоже можно представить спектром, но спектр окажется уже не состоящим из отдельных спектральных линий, а сплошным. Соответствующая математическая операция называется интегральным преобразованием Фурье. Оно используется главным образом для импульсных сигналов. Характерна следующая закономерность: чем короче импульс, тем шире его спектр. Наивысшая частота спектра приблизительно обратно пропорциональна длительности импульса. Например, импульс длительностью 0,01 с имеет ширину спектра около 100 Гц, а импульс длительностью 1 мкс (10– 6) — 1 МГц. Особый интерес представляют бесконечно короткие или, как их еще называют, дельта-импульсы (-импульсы). Оли обладают бесконечно протяженным равномерным спектром (см. рисунок).

Звук падения одной капли дождя — это слабый и очень короткий щелчок. Он содержит колебания всех возможных звуковых частот — от самых низких до самых высоких. Шум дождя вы, разумеется, слышали и прекрасно себе представляете. Он складывается из отдельных звуков падения множества капель. Спектр шума дождя равномерен — его интенсивность одинакова на всех звуковых частотах. В электронике есть отличный аналог шума дождя — дробовой шум радиоламп и полупроводниковых приборов. Пролет каждого элементарного носителя электрического заряда, электрона или иона, создает в цени короткий импульс тока. А сумма множества таких импульсов образует электрический дробовой шум, очень похожий на шум дождя, если его воспроизвести через громкоговоритель. Собственно, само название «дробовой шум» произошло от звука дроби, ссыпаемой в какой-либо сосуд.

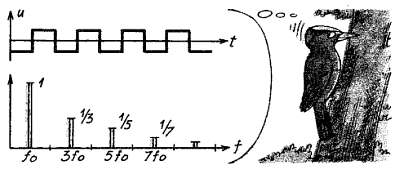

Прямоугольное колебание и его спектр.

Не напомнило ли вам что-нибудь это очень знакомое слово «спектр»? Спектр солнечного света, спектр радуги, спектр, полученный на экране с помощью стеклянной призмы… Что здесь общего со спектром электрических колебаний? Очень много. Разложение колебаний в спектр есть разложение на элементарные, синусоидальные колебания. Свет — это электромагнитная волна, распространяющееся электромагнитное колебание. А белый свет — это сумма бесконечного множества колебаний с различными частотами. Вот почему радисты называют шум с равномерным спектром белым.

Частоты световых колебаний можно найти, воспользовавшись связью между частотой и длиной волны: f = с/, где с — скорость света в вакууме, равная 3-108 м/с, или 300000 км/с. Известно, что человеческий глаз реагирует на электромагнитные волны с длинами от 0,7 мкм (красный свет) до 0,4 мкм (синий свет). Частоты границ видимого диапазона составляют соответственно 4·1014 и 7,5·1014 Гц, т. е. 400 000 и 750 000 ГГц. Обратите внимание, насколько это больше частоты тока в электрической сети (50 Гц)! Оптики ввели понятие «монохроматическое колебание». Моно — значит единственный, хромос — цвет. Монохроматическое колебание имеет только одну, строго определенную частоту. Монохроматическая волна оптического диапазона воспринимается как густой, насыщенный цвет. Если вы когда-нибудь видели свет гелиево-неонового лазера (тонкий красный луч), обратили ли вы внимание на полную насыщенность цвета? Длина волны Не-Nе-лазера составляет 0,63 мкм, и его свет воспринимается как красный или красно-оранжевый. Других длин волн в излучении этого лазера нет. Если же электромагнитная волна имеет другую длину, она и воспринимается человеческим глазом как излучение другого цвета. Зеленый цвет соответствует длинам волн около 0,5 мкм, синий — 0,4 мкм.

Мы узнали, что спектр синусоидального колебания самый простой: он состоит всего из одной спектральной линии на «своей» частоте f0. Вот почему несущие колебания радиовещательных станций строго синусоидальны. Нельзя же допустить, чтобы одна и та же станция принималась одновременно на нескольких частотах! После такого заключения некоторые из наиболее любознательных читателей могут прийти к полному недоумению: при передаче сигналов по радио надо применять синусоидальное несущее колебание, которое никакой информации не несет! Но информация-то все-таки передается! Никакого противоречия здесь, разумеется, нет. Прежде всего надо заметить, что исходный сигнал, несущий информацию (телеграфный, речевой или музыкальный), занимает некоторый спектр частот. Мы уже говорили о его ширине, а теперь изобразим сигнал и спектр графически. Обратите внимание, что спектр теперь уже не линейчатый, а сплошной. Линейчатым спектром обладают только периодические процессы, регулярно повторяющиеся во времени. А передача информации — процесс случайный, вероятностный. В зависимости от текста телеграммы могут передаваться различные сочетания точек и тире. И им будут соответствовать различные спектры.

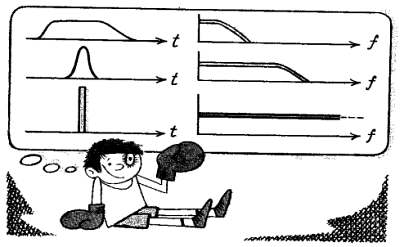

Импульсы и их спектры.

Но общей для них будет занимаемая полоса частот, указанная на графиках. Ширина ее обозначена буквой В. Наложим передаваемый сигнал на синусоидальную несущую. Излучаемый в эфир или передаваемый по линии модулированный сигнал уже не будет чисто синусоидальным: его амплитуда будет изменяться в такт с передаваемым сообщением. Спектр излучаемого сигнала станет таким, как показано на рисунке. Кроме спектральной линии на частоте f0 — несущей — появятся боковые полосы. Это два зеркально-симметричных спектра по обе стороны от несущей. Форма их при амплитудной модуляции точно повторяет форму спектра исходного сигнала.

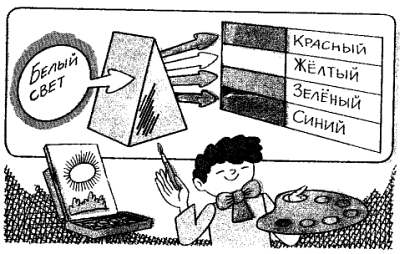

Спектр белого света.

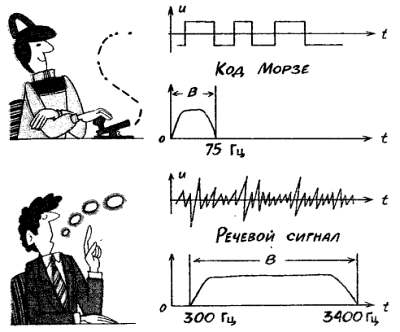

Сигналы и их спектры.

Образование двух боковых полос в спектре AM колебания можно пояснить математически. Только удобнее вместо синусов взять четные функции косинусы (выражения при этом получаются проще и понятнее). А форма косинусоидального колебания точно такая же, как и синусоидального. Пусть несущая A·cos t промодулирована по амплитуде низкочастотным косинусоидальным колебанием с угловой частотой . Вид получившегося сигнала показан на рисунке. Его максимальная амплитуда равна (1 + m)А, а минимальная - (1 — m)А. Параметр m называется коэффициентом модуляции.

При AM он не может быть больше единицы, поскольку уже при m = 1 минимальная амплитуда сигнала падает до нуля. Запишем выражение для AM сигнала:

u = А(1 + m·cos t)·cos t,

где А — амплитуда несущей; — угловая частота несущей; — угловая частота модулирующего колебания.

Это выражение легко преобразовать с помощью известного тригонометрического тождества
