В. И. Ленин сразу оценил всю важность и перспективность радиотелефонии в деле пропаганды и агитации. Широко известно его письмо М. А. Бонч-Бруевичу:
«Пользуюсь случаем, чтобы выразить Вам глубокую благодарность и сочувствие по поводу большой работы радиоизобретений, которую Вы делаете. Газета без бумаги и «без расстояний», которую Вы создаете, будет великим делом. Всяческое и всемерное содействие обещаю Вам оказывать этой и подобным работам.
С лучшими пожеланиями. В. Ульянов (Ленин)».
17 марта 1920 года было принято постановление:
«1. Поручить Нижегородской радиолаборатории Наркомпочтеля изготовить в самом срочном порядке не позднее двух с половиной месяцев Центральную радиотелефонную станцию с радиусом действия 2000 верст [1] .
2. Местом установки назначить Москву и к подготовительным работам приступить немедленно…».
Так была открыта зеленая улица строительству радиотелефонных вещательных станций. Первая радиотелефонная станция на Ходынке в Москве вскоре вышла в эфир. Вслед за ней строились и другие. Спустя несколько лет была введена в действие и самая мощная в мире длинноволновая радиостанция им. Коминтерна.
1
Верста — старая русская мера длины, равная 1,0668 км.
В 1921–1922 годах на бывшей Вознесенской улице Москвы поднялись невиданные москвичам сооружения — две 150-метровые мачты. Это были антенны Центральной радиотелефонной станции имени Коминтерна (ЦРТС). А 7 ноября 1922 года она уже транслировала праздничный концерт. Станцию хорошо принимали не только на территории Советского Союза, но и в других странах.
Несколько лет спустя ввели в строй новый передатчик мощностью 500 кВт. Сейчас здание радиостанции снесено, но имя, данное улице в день рождения ЦРТС, сохранилось — бывшая Вознесенская теперь называется улицей Радио. Непрерывно расширялась и сеть радиоприемников. Детекторные приемники мастерили сами радиолюбители. Разработали и ламповый приемник с «рупором», т. е. громкоговорителем, позволяющим прослушивать передачи многочисленной аудиторией. Множество энтузиастов занялось радиофикацией деревень и сел. Неграмотные крестьяне слушали голос Москвы. Мечта Ленина о митинге с миллионной аудиторией становилась явью.
Разумеется, для крестьян, не умевших ни читать, ни писать, «говорящий ящик» был чудом. Его работа явилась лучшей пропагандой могущества науки и техники. Сколько людей заглядывало за круг картонного диффузора, приоткрывало крышку ящика приемника, пытаясь найти спрятанного диктора! Сельским радиофикаторам хватало работы и по распространению элементарных технических знаний среди слушателей.
Все приходилось начинать с нуля. Массу проблем решали радиоспециалисты. Как передать в эфир концерт? Как разместить исполнителей, микрофоны: Как оборудовать радиовещательную студию? Большую помощь оказала в этих вопросах уже достаточно развитая техника граммофонной записи. А с каким восторгом принимались радиослушателями первые концертные программы, передачи голосов известных певцов и музыкантов! Непрерывно возрастало качество радиопередач, расширялся частотный диапазон, уменьшались искажения.

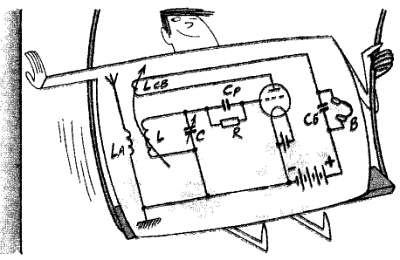

Простейший передатчик, в котором контур автогенератора был связан с антенной, уже не устраивал радиоспециалистов. Мощность можно было увеличить, применив более мощные лампы. Но стоило подуть ветру, раскачать провода антенны, и ее параметры, в частности реактивное сопротивление, изменялись. Изменялась и частота настройки контура, а значит, и частота излучаемого сигнала. Это недопустимо. Большая мощность излучения приводила к нагреву деталей контура, из-за их теплового расширения опять «дрейфовала» частота.
От мощных автогенераторов пришлось отказаться. Теперь радиопередатчики делают по-другому. Маломощный задающий генератор тщательно экранирован и в ряде случаев термостатирован. Его слабый сигнал усиливается промежуточными каскадами, их часто называют буферными. Буферные каскады полностью исключают влияние нагрузки (антенны) на работу задающего генератора. Наконец, мощный каскад — усилитель с внешним возбуждением от промежуточных каскадов. Там применяются специальные, очень мощные лампы с воздушным или водяным охлаждением анода. Выходной контур занимает целую комнату — большая катушка, свернутая из медной трубы, конденсатор с большими зазорами между пластинами. Ведь анодное напряжение исчисляется десятками киловольт. Отдельные комнаты занимают модулятор — мощный усилитель звуковых частот — и выпрямители сетевого напряжения, служащие для питания всей радиостанции. Такая структурная схема радиопередатчика используется и по сей день.
Прогресс радиоэлектроники изменил лишь «начинку» квадратиков, показанных на схеме. Задающий генератор, часть промежуточных каскадов и микрофонный усилитель выполняются теперь на транзисторах и микросхемах.
Структурная схема радиовещательного передатчика.
Все чаще задающим генератором служит синтезатор частоты. Что это такое? Замечательное устройство! Основу его составляет высокостабильный кварцевый генератор или даже атомный стандарт частоты. Его сигнал делится и умножается по частоте на произвольное число, которое можно устанавливать, например, с помощью декадных переключателей. В результате из одной фиксированной стабильной частоты можно получить целую сетку частот с шагом, скажем. 1 кГц или 10 Гц. На одной из частот сетки и работает радиовещательная станция.
