Еще оригинальнее решена проблема генерации в отражательном клистроне. Он содержит только один резонатор. Пролетевшие сквозь резонатор электроны возвращаются обратно специальным электродом-отражателем, на который подан отрицательный потенциал — Uотр. Сгруппированные пакеты снова пролетают сквозь резонатор, отдавая запасенную энергию. Отражательные клистроны долгие годы служили гетеродинами в радиолокационных приемниках.

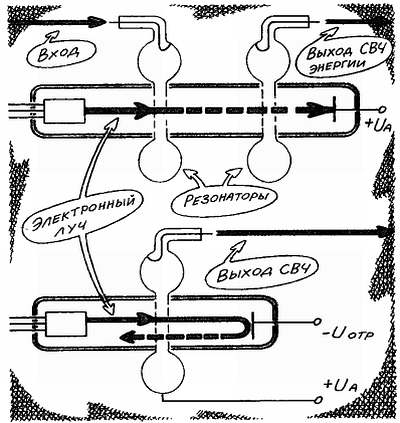

Клистрон-усилитель и отражательный клистрон.

Большую колебательную мощность отдает магнетрон — многорезонаторное электронное устройство. Он содержит мощный катод в виде трубки и еще более мощный анодный блок, выполненный из меди, с профрезерованными в нем резонаторами. Каждый резонатор открывается в сторону катода щелью. Вся конструкция помещается между полюсами мощного электромагнита так, чтобы магнитное поле было направлено по оси катода. На анод подается высокое положительное напряжение. Вылетевшие из катода электроны устремляются к аноду, но не тут-то было! В магнитном поле на электрон действует сила Лоренца, пропорциональная его скорости. В результате траектория электрона искривляется и превращается в циклоиду. «Рой» электронов мчится вокруг катода под воздействием двух полей — электрического поля анода и магнитного поля электромагнита. В своем движении электронный поток проходит мимо щелей резонаторов и модулируется ими по скорости. Сформировавшись в «пакеты», поток отдает энергию резонатору, и вся система начинает генерировать СВЧ колебания. Все резонаторы сильно связаны между собой электронным потоком, поэтому отбор энергии производится только из одного резонатора. Магнетроны дали возможность генерировать очень большие импульсные мощности на сантиметровых волнах, благодаря чему резко повысилась дальность действия и точность РЛС.

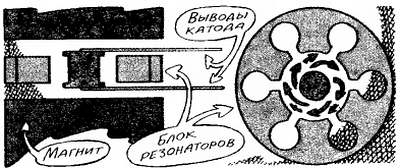

Магнетрон.

Что же касается приемников сантиметровых волн, то наибольшее распространение получил супергетеродин с кристаллическим смесителем (СМ) на входе. Специальный полупроводниковый диод с малой емкостью p-n перехода монтируется прямо в волноводе, идущем от антенного переключателя. К принимаемому сигналу добавляется сигнал местного гетеродина, собранного на маломощном отражательном клистроне. Частота гетеродина отличается от частоты принимаемых импульсов на значение, равное промежуточной частоте (ПЧ). Промежуточная частота выбирается в диапазоне 30…100 МГц, т. е. там, где сравнительно несложно получить большое усиление с помощью электронных ламп или транзисторов. Основное усиление сигнала происходит в тракте ПЧ. Оно может достигать 106. Принимаются меры по выравниванию амплитуд сильных и слабых отраженных сигналов. К ним относятся усилители ПЧ с логарифмической амплитудной характеристикой, различные системы автоматической регулировки усиления. На входе приемника сильные сигналы от близких объектов и слабые от далеких целей могут различаться на 100…120 дБ. В усилителе ПЧ эта разница уменьшается до 20…30 дБ, и тогда все отражения будут хорошо видны на экране индикатора. Последними элементами структурной схемы приемника являются детектор и усилитель видеоимпульсов.

Супергетеродинный приемник РЛС.

Стремление увеличить дальность действия привело к тому, что радиолокация, как и многие другие области техники, пережила эпоху «гигантомании». Создавались все более мощные магнетроны, антенны все больших размеров, устанавливавшиеся на могучих поворотных платформах. Платформа вращалась со скоростью несколько оборотов в минуту, и поэтому операторы не выдерживали более двух часов подобной карусели. В последующих разработках операторы уже размещались вне поворотных платформ. Мощность PЛC достигала 10 и более мегаватт (миллионов ватт) в импульсе. Более мощные передатчики создавать было уже физически невозможно: резонаторы и волноводы не выдерживали высокой напряженности электромагнитного поля, в них происходили неуправляемые разряды. Появились данные и о биологической опасности высококонцентрированного излучения РЛС. Кто-то из операторов зимой погрел руки в фокусе параболической антенны. На руках перестали заживать царапины, а нервные каналы и лимфатические узлы воспалились. Со временем появились нормы на предельную плотность потока СВЧ энергии, допустимые для работы человека (кратковременно допускается до 10 мВт/см2).

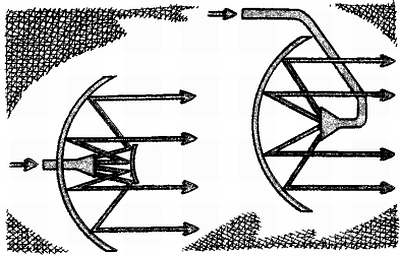

Итак, мощности дошли до предела. Но у радара, выполненного по традиционной, уже описанной схеме есть еще много других внутренних противоречий. Например, между точностью определения координат и временем поиска цели. Для повышения точности нужен «игольчатый» луч. Но обнаружить им цель в безбрежном воздушном океане — это все равно, что найти иголку в стоге сена! Искать цель лучше широким лучом. Следовательно, надо управлять формой луча. Но как это сделать, если антенной служит несгибаемое, штампованное из металла зеркало, закрепленное на литой станине?

Другая проблема. Надо узнать дальность до самолета и его скорость. Скорость лучше всего определяется доплеровским методом, по разности частот посланного и отраженного импульсов. Но импульс надо сделать как можно короче, чтобы точнее измерить дальность. А чем короче импульс, тем с большей погрешностью определяется его частота. Ведь для этого надо сосчитать число периодов за определенный промежуток времени. Этот промежуток равен длительности импульса; чем она меньше, тем меньше периодов укладывается в импульсе и тем хуже точность определения скорости. Следовательно, нужно управлять и формой импульса: во время измерения дальности импульс надо сделать коротким, а во время определения скорости длинным. Ученые предложили и другое, лучшее решение — излучать сравнительно длинные импульсы, а внутри импульса ввести модуляцию, т. е. изменять частоту или фазу колебаний по определенному закону. Такие сложные радиолокационные сигналы позволили преодолеть роковое «соотношение неопределенности» в радиолокации и одновременно повысить точность определения и дальности, и скорости.

Вот пример сложного сигнала Относительно длинный радиолокационный импульс разбивается на некоторое число более коротких отрезков. В течение каждого отрезка фаза сигнала имеет значение либо 0, либо 1, в соответствии с цифровым двоичным кодом. Код Баркера, например, обладает интересным свойством: помноженный на такой же код с некоторым сдвигом и усредненный, он дает максимальное значение результата только в том случае, когда сдвиг равен нулю. В приемнике отраженный сигнал детектируется фазовым детектором и подается на сравнивающее устройство, в котором уже заложен переданный код. Когда все разряды сравниваемых кодов совпадают, на выходе сравнивающего устройства появляется сигнал совпадения. На рисунке показан семиразрядный код Баркера.

Фазоманипулированный сигнал.

Хотя длительность всего импульса в семь раз больше длительности передачи одного разряда, разрешающая способность РЛС по дальности будет соответствовать именно длительности одного разряда. Энергия всего импульса увеличится в семь раз, что повысит и дальность действия, и точность определения скорости. Возможность когерентного накопления сигнала, т. е. суммирования амплитуд многих последовательно излучаемых импульсов, достигается лишь тогда, когда фаза следующих друг за другом импульсов не изменяется. Передатчик в этом случае уже нельзя выполнить в виде автогенератора, например, на магнетроне. Нужен задающий генератор, вырабатывающий непрерывные колебания со стабильной частотой и фазой и усилитель мощности с импульсной модуляцией.
