Но обо всём по порядку...

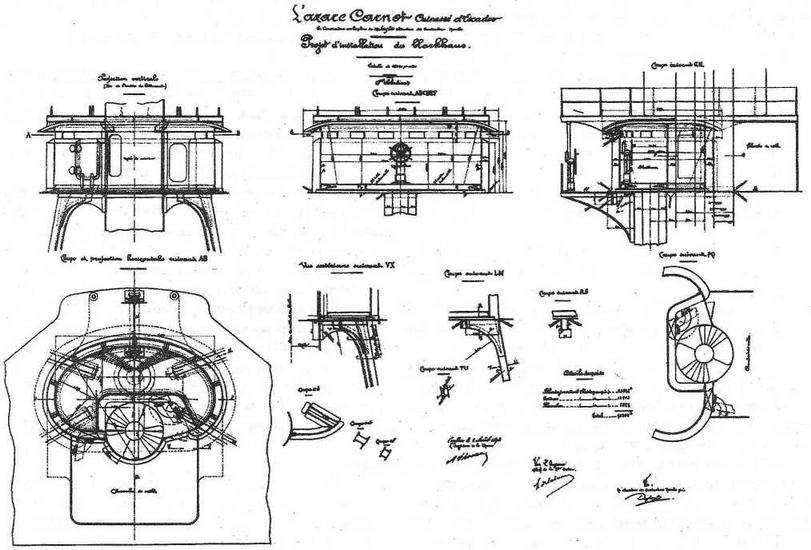

Чертеж проекта боевой рубки для броненосца “Карно ” предоставленный инженером Лом 2 августа 1892 г.

Бронирование. В своей записке Бёртэн предлагал радикальное изменение расположения бронирования. Это изменение состояло в том, чтобы понизить броневую палубу до уровня нижнего края броневого пояса и разместить позади него ряд непроницаемых ячеек, ограничивающих вторжение воды в случае пробития пояса.

Уже долгое время инженер больше не строил себе никаких иллюзий по поводу возможностей кованой железной брони противостоять попаданию снаряда из закалённой стали, производящемуся уже несколько лет. Надо сказать, что это предложение будет совершенно проигнорировано, но и требования Совета повисли в воздухе.

Кораблестроение в то время больше всего тревожила выяснившаяся эффективность мелинитных снарядов по небронированному борту, расположенному выше поясной брони. За исключением “Брэнюс”, броненосцы, построенные прежде, не располагали даже минимальной защитой лёгкого борта. Для того, чтобы оградить от разрушительного воздействия этих снарядов значительной разрывной мощности, на последнем по всей длине корпуса была установлена 100-мм броня у основания лёгкого борта высотой один метр. Это расположение было повторено на “Шарль-Мартэль”, но на этот раз броня имела высоту 1,19м. Для “Карно” подобная защита также была предусмотрена; способ осуществить соединение лёгкой брони с броневой палубой, и палубы с главным поясом, был всё-таки далёк от своего однозначного решения. По этому поводу должны были вестись долгие переговоры, прежде чем опыты, осуществленные в Гавре в сентябре 1891 года, не принесли понимания, как наилучшим образом решить эту трудную проблему. Она была ещё усложнена тем, что лёгкий борт с целью улучшить “спокойствие платформы” располагался с завалом по отношению к главному поясу.

7 февраля 1891 года инженер Лом направил в Париж записку, относящуюся к “расположению, предназкаченному сделать непрерывным пояс, примыкающий к броневой палубе”, запрошенному министерской телеграммой от 9 января. Эта записка сопровождалась чертежом, на котором показаны детали этого расположения и который мы имеем возможность увидеть. В записке инженер Лом тем не менее признавал тот факт, что по его мнению, устройство, являющееся предметом настоящей записки, далеко от придания надводным частям корпуса такой же прочности, каковая достигалась на одобренном изначально чертеже.

В конечном счёте, на своём заседании 24 февраля Совет по Работам должен был принять следующие решения:

“1. На “Лазар-Карно” не будет применено расположение, рекомендованное Советом на совещании 25 ноября ! 890 года.

2. С целью увеличить прочность шельфа на “Лазар-Карно” следует применить расположение, предложенное портом Бреста для “Шарль-Мартэль””.

Расположение, принятое для “Шарль-Мартэль”, в целом представляло собой наличие двухслойной обшивки под бронёй выше броневой палубы для того, чтобы образовать внешнюю обшивку надводного борта, и служить подкладкой для лёгкой брони.

Общее расположение. Поскольку вопрос, связанный с изменением общего расположения оставался открытым, Совет по Работам просил вновь пересмотреть решение, представленное инженером Сальо службам Тулона. С отъездом автора проекта эта работа была возложена на инженера Лом. В 12-страничной записке, датированной 21 февраля 1891 г. он подробно отвечал на различныетребования, сформулированные Советом. Эти предложения будут рассмотрены в ходе заседания 24 марта. Мы воздержимся от долгого цитирования документа, приведём лишь выводы, к которым пришли на этом заседании:

1. Чертежи “Лазар-Карно”, составленные портом Тулона, на которых показаны изменения некоторых моментов внутреннего расположения и устройств, не получили одобрения.

2. Следует попросить порт переделать эти чертежи, принимая в расчёт следующие замечания:

1) Одобрить установку четырёх 37-м м орудий-револьверов на верхних марсах каждой из мачт.

2) Заменить четыре орудия-револьвера в укрытиях, нависающих над боковыми башнями, четырьмя 47-мм скорострельными пушками.

3) Расположить в центральной части корабля погреба боезапаса для 47-мм скорострельных пушек с нориями для быстрой подачи.

4) Отложить всякое решение относительно установки наблюдательного пункта для адмирала, до тех пор, пока по этому поводу не будет принято принципиальное решение.

5) Увеличить насколько возможно зазор, оставленный между задней плоскостью ахтерштевня и передним краем руля.

6) Определить совместно с конструктором гидравлических аппаратов, число и расположение, которые надо принять для прессов бокового наведения 27-см башен.

7) Одобрить установку склада торпед под броневой палубой.

8) Одобрить установку, предложенную для привода шпиля.

9) Поддержать расположение питательных угольных ям согласно чертежам, одобренным для среднего и кормового котельных отделений. Для носового котельного отделения, назначить для службы питательными ямами, пустые отделения, находящиеся между внутренней и внешней продольными переборками, упразднив переборку, образующую внутреннюю стенку теперешней ямы.

10) Изменить конструкцию внешних и внутренних продольных переборок, располагая внутри пиллерсы и сохраняя силовые кницы вверху и внизу.
