разрядность сканера показывает такое количество 2-х отводных устройству для копирования цветов;
способ перемещения основной функции блока;
основной функцией блоком является сканирующий блок:
ручной способ;
автоматический способ, реализует 3 основных конструкции сканеров:
планшетная;
барабанная;
листопротяжная;

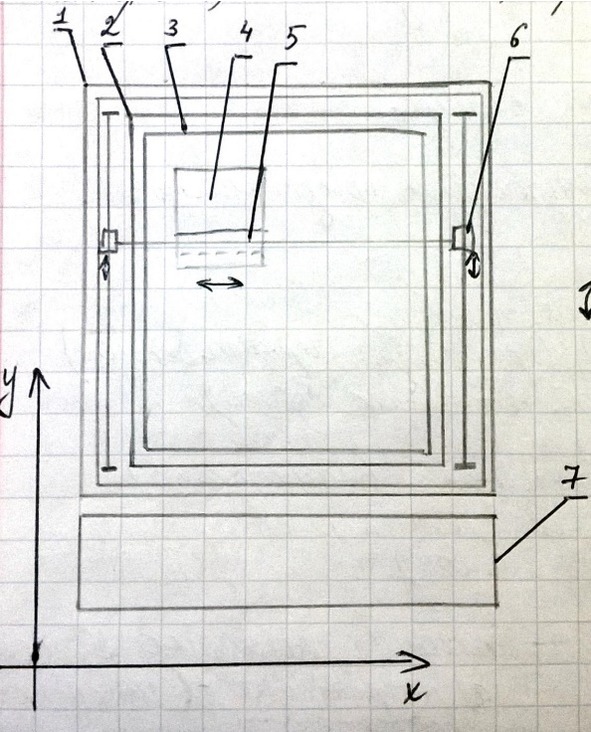

Верхняя крышка корпуса.
Склеенная пластина.
Лист, с оригиналом изображения.
Сканируемый информационный блок.
Транспортный узел, обеспечивающий перемещение сканируемого блока, вдоль оси координат Y.
Транспортный узел.
Панель управления для задания различных режимов.

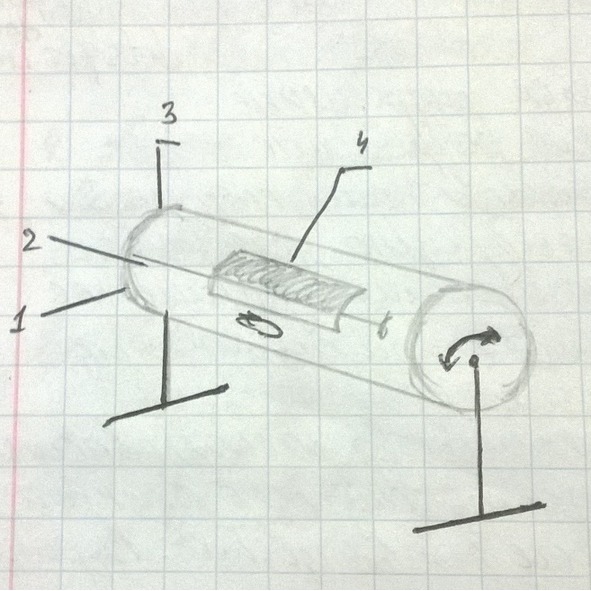

Рабочая поверхность барабана.
Лист с оригиналом изображения, размещенный и закрепленный на поверхности барабана.
Сканирующий информацию блок.
Транспортный узел.

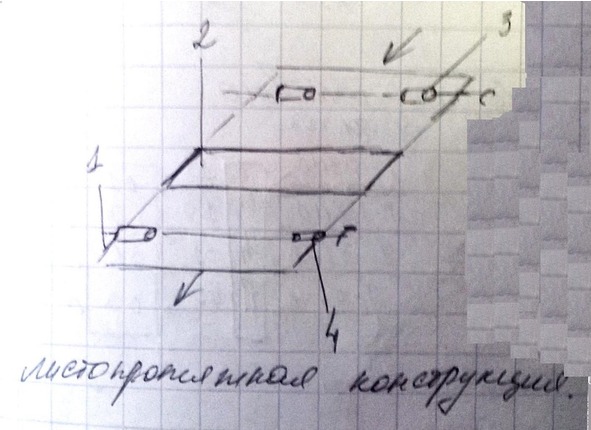

Лист с оригиналом изображения, который перемещается относительно неподвижного сканирующего блока.
Сканирующий информационный блок (занимает статистическое положение).
Транспортные валики для захвата и перемещение листа с оригиналом изображения относительно сканирующего блока.
Смотри пункт «3».

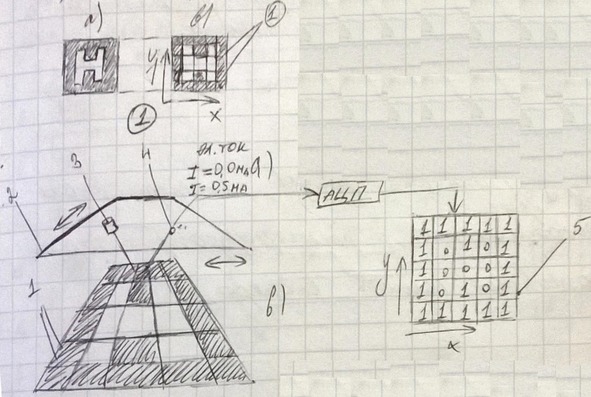

Принцип обработки сканера черно-белого и штрихового изображения
лист-оригинал с черно-белым штриховым изображением перед процессом сканирования;
Лист-оригинал разбитый на множество точек в процессе сканирования (каждая точка имеет свой порядковый номер);
Двоичный код 1 (0)
Эл. ток: I=0,5 мА; I=0,5 мА.
Сканирующий информацию блок;
Компоненты внутри. Светоизлучающий диод для засвечивания точек;
Фотоэлемент, регистрирующий от оригинала свет, преобразующий световую энергию в энергию электрического тока;
Внутренняя оперативная память сканера. Адреса ячеек в этой памяти соответствуют адресом точек на листе-оригинале.
АЦП – аналого-цифровой преобразователь. Периодически измеряет величину электрического тока на выходе фотоэлементов и присваивает значения двоичного кода.

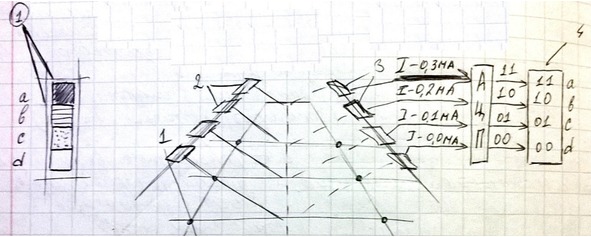

Принцип обработки черно-белого полутонового изображения.
Фрагмент сканируемого изображения, который разбит на количество точек с разным заполнением.
Белый цвет;
Серый светлый;
Серый темный;
Черный цвет;
Группа светоизлучающих диодов сканирующего блока для засвечивания оригинала.
Группа фотоэлементов, регистрирующих отражающий свет.
Внутренняя оперативная память сканера.

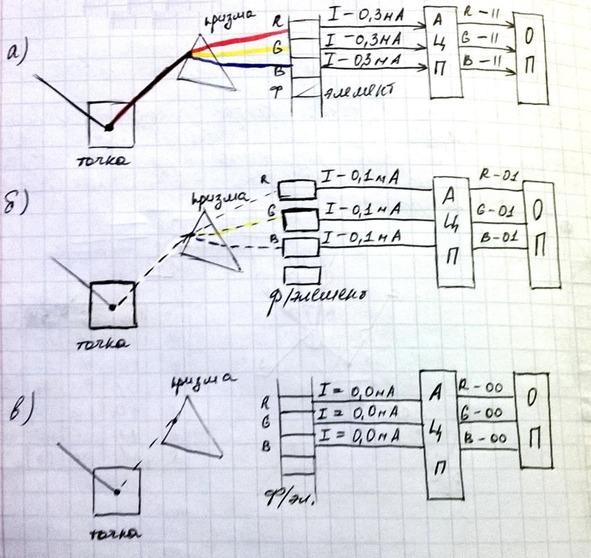

Тема 3: Принцип обработки сканером цветного изображения

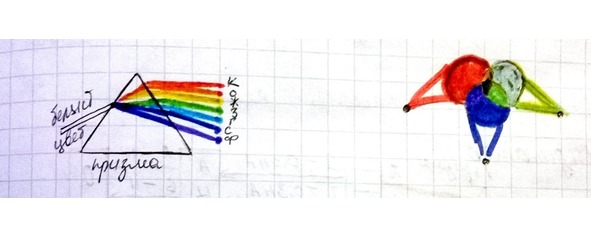

Для обработки цветного изображения в сканерах используется эффект дисперсии света, при прохождении через стеклянную призму, а также используется цифровая RGB – модель, представления белого цвета в световых лучах.
Для получения RGB – модели белого цвета в световых лучах, в световом спектре дисперсии используется только 3 луча. Красный, Синий, Зеленый. Цвета называются базовыми, так как нельзя разложить на другие составляющие по цвету, в то же время на основе трех лучшей можно получить дополнительный цвета спектра.

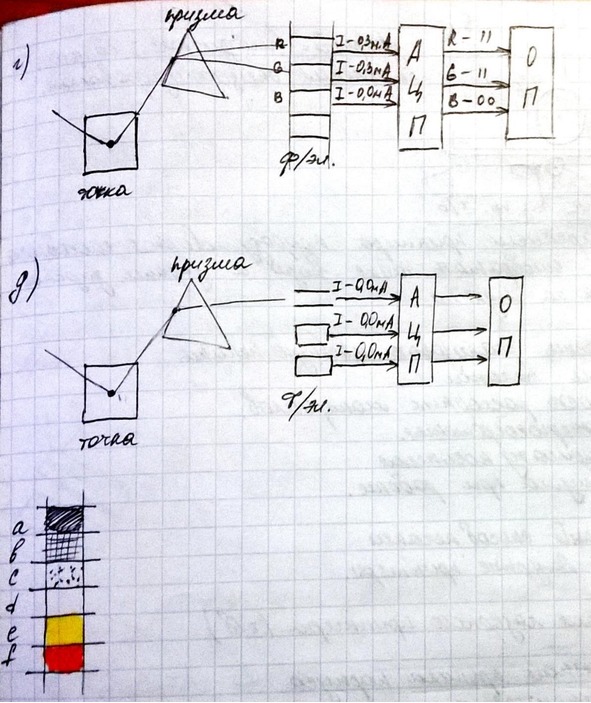

Фрагмент сканирующего изображения, разбитый на множество точек с разным цветовым заполнением.
Светоизлучающий диод в сканирующем блоке.
Стеклянная призма, на которую попадает отраженный свет.
Фотоэлемент, регистрирующий отраженный световой поток.
Внутренняя оперативная память сканера.
Индикатор
