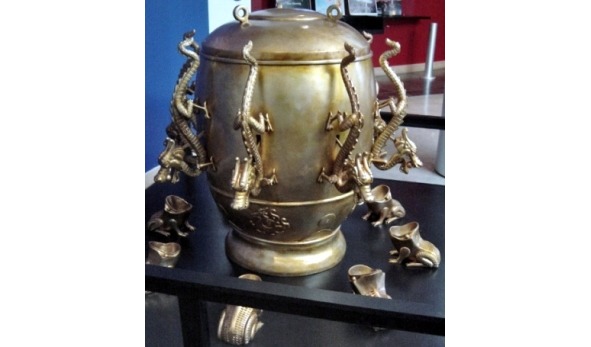

Модель сейсмоскопа Чжан Хэна на выставке в Окленде (Wikipedia, Kowloonese, GNU FDR).

Благодаря прибору в столице Китая того времени Луяне о разрушительном землетрясении 134 года, произошедшего в уезде Лунси (600 километров к северу от города), узнали на два-три дня раньше прибытия оттуда гонцов. С этих пор за показаниями прибора наблюдал специальный служащий в течение последующих почти четырёх столетий.

В Европе приборы для регистрации землетрясений появляются лишь в начале XVIII века. В 1703 году во Франции Отфёй изобретает сейсмоскоп. Он представлял собой наполненный ртутью сосуд с восемью радиально расположенными отверстиями. Сейсмический толчок выплескивал из одного из отверстий ртуть, и по ее количеству можно было оценить силу колебаний. Схожее устройство в 1787 году построил итальянец Атанасио Ковалли.

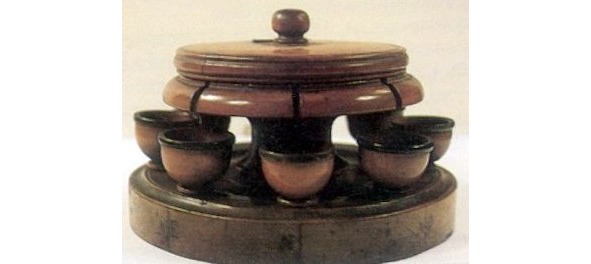

Прибор для обнаружения землетрясений Атанасия Ковалли, 1787 год (из архива автора).

В конце XIX века изобретаются первые приборы для записи сейсмических колебаний в виде временной диаграммы. Их главной частью был вертикальный или горизонтальный маятник. Поскольку из-за инерции тело маятника стремится сохранить состояние покоя то, прикрепив к маятнику иглу или перо, можно записать траекторию его движений относительно закрепленного на грунте основания.

Для большей чувствительности маятники первых сейсмографов делались очень тяжелыми весом в сотни килограмм. Так, на сейсмической станции в Геттингене использовался вертикальный сейсмограф Вихерта с маятником более одной тонны. Он позволял увеличивать, т.е. во сколько раз мог усиливать сейсмические колебания, в две тысячи раз. Отметим, современные приборы обладают увеличением в миллионы, и способны записывать очень слабые колебания почвы.

В Страсбурге механик Роберт Бош приступил к постройке сейсмографов, идея которых была предложена японским сейсмологом и вулканологом Фусакити Омори. Созданные Бошем приборы устанавливались почти на всех сейсмических станциях Европы. На другой стороне Ла-Манша – в Англии, на станциях устанавливались приборы системы Джона Мильна.

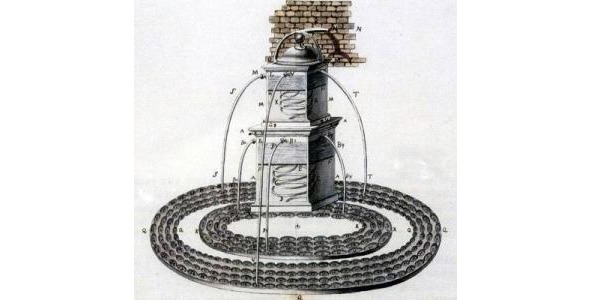

Прибор для фиксации землетрясений Николы Кассиоторы, 1818 год (из архива автора).

Многие приборы прошлого стали музейными экспонатами. Это сейсмографы систем Вихерта, Майника, Цельнера и Шлютера. Сейсмометры системы Голицына, Кирноса, УАР, УСФ, ВЭГИК, СМ-3 и С5С. Сейсмоскопы с механической записью (МТР), сейсмоскоп Медведева (СБМ) с записью на закопченную стеклянную пластину и многие другие. Они носили имена своих создателей, которые были не только изобретателями инструментов, но и первопроходцами в изучении землетрясений.

Самой лучшей системой начала XX века для записи сейсмических колебаний стала гальванометрическая с фотографической регистрацией. Она была изобретена одним из основоположников сейсмологии академиком Борис Борисовичем Голицыным. Это был выдающийся ученый и экспериментатор. Автор многих теоретических и экспериментальных работ по физике, геофизике, сейсмологии и метеорологии Голицын не только организовал первую сейсмическую сеть России, но стоял и у истоков создания ее метеорологической службы.

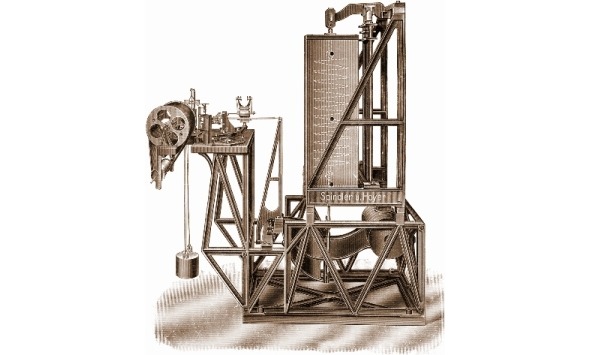

Сейсмограф Вихерта для записи сейсмических колебаний (из архива автора).

Создано много типов приборов для регистрации колебаний почвы и все они используют принцип инерции – свойства физического тела сохранять первоначальное состояние покоя или равномерного движения. Различаются только способы преобразования механических колебаний в удобную для анализа форму. Это механическая запись на закопченную бумагу или стекло. Гальванометрическая запись на фотобумагу или фотопленку. Электронная запись на магнитные носители информации. Значительный прогресс в изучение землетрясений внесли цифровые технологии позволившие обрабатывать сейсмические данные почти в реальном масштабе времени.

Повышение точности приборов позволило изучить тонкую структуру колебаний вызванных землетрясениями – сейсмограмм. Оказалось, что в них присутствуют колебания различного типа – фаз волн, которые отличаются по частоте и амплитуде. Основные фазы колебаний получили название P, S и L – это первые вступления объёмных продольных, поперечных и поверхностных волн.

Продольные волны (Р-волны) или волны сжатия заставляют частицы среды колебаться подобно спиральной пружине. Они вызывают колебания вдоль направления распространения волны, путем чередования участков сжатия и разрежения. Благодаря этому свойству P-волны способны распространятся почти в любых средах. У дневной поверхности в среднем скорость Р-волн составляет 6 км/с, а на большой глубине около 13 км/с.
