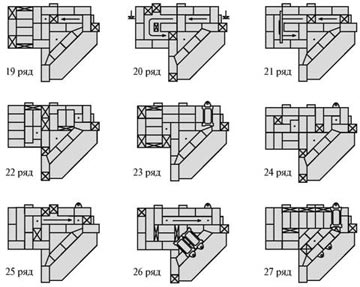

Ряд 26-й. Продолжаются калорифер и горизонтальный дымоход печи.

Ряд 27-й. Продолжается калорифер, первым слоем перекрывается горизонтальный дымоход печи, устанавливается вторая заслонка вертикального дымохода печи, образуется основание наклонной части дымохода камина.

Ряд 28-й (рис. 5.7). Завершается калорифер и продолжается наклонная часть дымохода камина. Вторым слоем перекрывается горизонтальный дымоход печи.

Ряд 29-й. Первым слоем с образованием по фасаду печи (что требовалось по условиям задачи) отступа в четверть кирпича перекрывается калорифер. Наклонный канал камина и короткий горизонтальный канал печи соединяются в единый дымоход.

Ряд 30-й. Вторым слоем с образованием по фасаду печи отступа в четверть кирпича перекрывается калорифер. Продолжается объединенный дымоход.

Ряд 31-й. Третьим слоем с образованием по фасаду печи отступа в полкирпича перекрывается калорифер. Продолжается объединенный дымоход.

Ряд 32-й. Начинается перекрытие всей печи с образованием окончательного сечения дымохода (в кирпич).

Интересно отношение к макетированию профессионалов. Одни из них подключились к процессу, другие пришли к выводу, что им это не нужно. Но ведь это – мастера, сложившие десятки (!) печей и каминов. Они, так или иначе, имеют очень основательный опыт решения задач, которые решаются при макетировании. А как быть умельцу, который берется за изготовление печи первый, а возможно, и последний раз? У него профессионального опыта нет и, вероятно, никогда не будет. Вот ему-то макетирование окажет неоценимую помощь. Судите сами: на рассмотренном выше примере мы видели, как процесс конструирования с перебором вариантов и принятием решений был перенесен со строительной площадки (далеко не лучшего для этого места) в уютную тихую обстановку. Добавьте к этому, что макетированием можно заниматься и зимой, когда чаще всего реальные печные работы не ведутся. Кроме того, наиболее точно определить номинально необходимое количество материалов можно именно в результате макетирования. Получается, что весь комплекс работ разносится как в пространстве, так и во времени. Это, безусловно, делает процесс наиболее оптимальным, поскольку основательную часть вопросов на стройплощадке уже решать не придется.

Рис. 5.7. Ряды с 28-го по 32-й

Резка, колка и теска кирпича. Тут уместно сделать одно замечание. Вполне естественно, что, будучи весьма древним, печное дело обросло большим количеством консервативных канонов – правил-догм. Часть правил, безусловно, незыблема. Но есть и безнадежно устаревшие, что давно подтверждено практикой (а практика, как известно, критерий истины). Одной из таких легенд, безусловно, является операция колки и тески кирпича, описание которой даже в самых последних книгах заимствовано у изданий времен «царя Гороха».

Здесь же заметим, что при использовании отрезного диска по камню для колки-резки натурных кирпичей снимаются какие бы то ни было ограничения на все их возможные формы, практически необходимые при кладке печей. Следствием этого являются два чрезвычайно важных обстоятельства. Во-первых: операции резки натурных и модельных кирпичей становятся абсолютно тождественны, а во-вторых: в порядовках появляются, казалось бы, совершенно невозможные формы кирпичей.

Итак, перейдем непосредственно к обработке кирпича с целью получения необходимой его формы, соответствующей конструкции печи (камина). Первым делом заметим, что появление отрезного диска «по камню» настолько радикально меняет эту обработку, что правильной становится именно технологическая последовательность: резка, колка, теска (притачивание). Безусловно, в каждом конкретном случае имеются оптимальные соотношения этих операций, на чем ниже остановимся подробнее.

Понятно, что прежде чем произвести резку (колку) кирпича, его надо соответственно разметить. Особых проблем тут не возникает: линии на кирпиче можно проводить простыми, химическими и цветными карандашами – что есть под рукой. Не следует лишь удивляться, что грифели изнашиваются очень быстро: кирпич не бумага. Поэтому желательно иметь в работе как можно больше карандашей, чтобы точить их сразу, а уж размечать, так размечать.

Размечать рулеткой или линейкой каждый кирпич очень неэффективно – тут нужен старый проверенный способ использования шаблонов.

Но вот вопросы: какие шаблоны, из чего их делать, сколько? Смотрим на порядовки: уже в первых двух рядах каких только форм кирпичей не требуется. А дальше – больше! Если для каждой формы, хоть раз встречающейся в кладке, делать шаблон, то кладку печи (камина) как таковую придется надолго отложить.

Резонно поступить так. Рассмотрев все чертежи, выберем типичные конфигурации (рис. 5.8), т. е. те, что наиболее часто встречаются и из которых путем несложной доработки можно получить какие-то другие необходимые. При этом учтем следующие обстоятельства. В порядовках встречаются «трехчетверки» и «четвертушки», а также «косые трехчетверки » и «косые четвертушки». Но отрезной диск позволяет получить при резке (колке) целого кирпича вполне кондиционными все части, на которые он делится. Значит – шаблоны «четвертушек» не нужны, ибо последние будут получены при заготовке «трехчетверок».

Понадобятся еще шаблоны для разметки отрезаемых от кирпичей клиньев и уголков при формировании замков в радах кладки, образующих треугольный в сечении канал дымохода камина (см. рад 16-й и выше). Для разметки «половинок длинных» (продольная половинка кирпича) можно использовать согнутый пополам шаблон половинки обыкновенной, соответственно его сдвигая. Этот же шаблон применим и для разметки «трехчетверок длинных» (кирпич полной длины с отобранной четвертью). При таком подходе количество потребных шаблонов снижается до минимума, а заодно определяется и материал для их изготовления. Лучше всего – рубероид, толь, пергамин, обрывки которых всегда найдутся на любой стройке.

Рис. 5.8. Типичная (для данной печи) конфигурация долевых кирпичей: 1 – целый кирпич; 2, 3, 4, 5 – трехчетверки; 6, 7, 8, 9 – четвертушки; 10, 11, 12 – половинки; 13 – составные кирпичи

Один раз тщательно размеченные и вырезанные шаблоны позволят разметить типичные конфигурации кирпичей для всей печи. При разметке важно не только пользоваться хорошим шаблоном, но и точно его позиционировать на размечаемом кирпиче. Процедура эта существенно упростится, если плоские шаблоны будут иметь отбортовки для упора в боковые грани кирпича.
