Принципы обозначений и нумерации точек на чертежах
Слово «линии» на чертежах опущено во избежание загромождения схем.
Точка помечена звездочкой, если:
• при закрытии вытачек точки совмещаются. Например, талиевая вытачка на лифе ЦГ, ЦГ*;
• на фигуре точка может занимать только одно положение из трех. Например, точка ТС, ТС* на фигуре может быть в горизонтали, завышена или занижена.
На каждом отдельном последующем чертеже нумерация точек моделирования начинается с начала: 1, 2 и т. д. – по мере моделирования.
Если точка задействована в данный момент конструирования, она подписана, если о ней не упоминается, то во избежание лишнего загромождения чертежа она не подписывается, но ее местоположение остается прежним.
Кроме того, с тексте можно найти следующие сокращения:
расч. – расчетная величина;
R = 10,3 – радиус дуги равен 10,3 см.
Расчеты, которые надо сделать до построения
До построения чертежа следует выполнить расчеты и проверить их правильность. Выполняйте расчеты в предлагаемой последовательности. Это облегчит ваше построение и сделает его более понятным. Для всех плечевых изделий.
1. Рассчитать ширину горловины спинки.
ШГРЛ = ШС х 0,38
2. Рассчитать коэффициент К.
К = ШГРЛ x 0,38
3. Рассчитать росток по спинке.
ДС – ДСТ
4. Рассчитать глубину проймы расчетную.
ГЛПР = ДСТ x 0,38
5. Найти положение бокового шва, точку Б.
ШПР x 0,38
6. Рассчитать росток на полочке.
ШГРЛ + К/2
При наличии рельефов или талиевых вытачек выполнить расчет стыковки лифа с поясной частью.
7. Рассчитать талиевые вытачки по лифу.
7.1. Вычислить обхват груди.
ОГ = (ШС + ШПР + ШГ) x 2
7.2. Вычислить сумму вытачек по лифу.
л = (ОГ – ОТ) : 2
Вычислить раствор талиевых вытачек по переду лифа РПЛ, по боку лифа РБЛ, по спинке РЗЛ.
РПЛ = [ПХЛ : (ПХЛ + БХЛ + ЗХЛ)] x л
РБЛ = [БХЛ : (ПХЛ + БХЛ + ЗХЛ)] x л
РЗЛ = [ЗХЛ : (ПХЛ + БХЛ + ЗХЛ)] x л
8. Рассчитать вытачки по поясной части.
8.1. Вычислить сумму вытачек по поясной части.
ю = (ОБ – ОТ) : 2
8.2. Вычислить раствор талиевых вытачек по переду поясной части РП, по боку РБ, по спинке РЗ.
РП = [ПХ : (ПХ + БХ + ЗХ)] x ю
РБ = [БХ : (ПХ + БХ + ЗХ)] x ю
РЗ = [ЗХ : (ПХ + БХ + ЗХ)] x ю
8.3. Свести расчеты в таблицу стыковки.
Положительное значение в графе «стыковка» говорит о нахлесте на этом участке. Отрицательное значение свидетельствует о свободном промежутке.
9. Выполнить проверку стыковки по формуле.
(ОБ – ОГ) : 2 = (сумма нахлестов) – (сумма свободных промежутков).

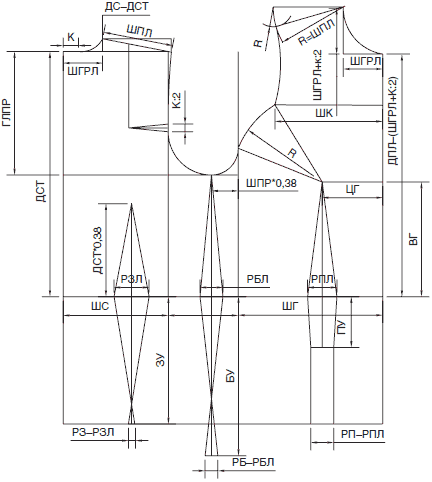

Основные точки и линии чертежа построения лифа

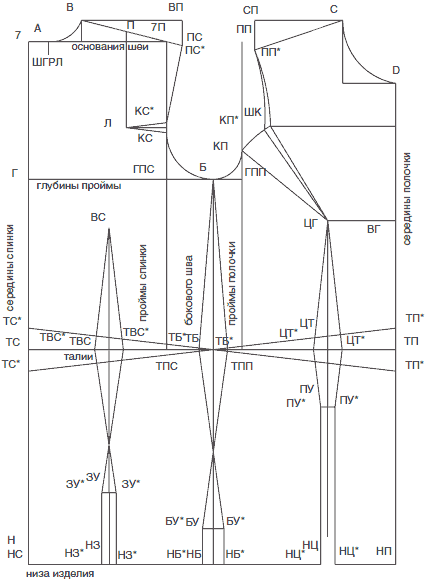

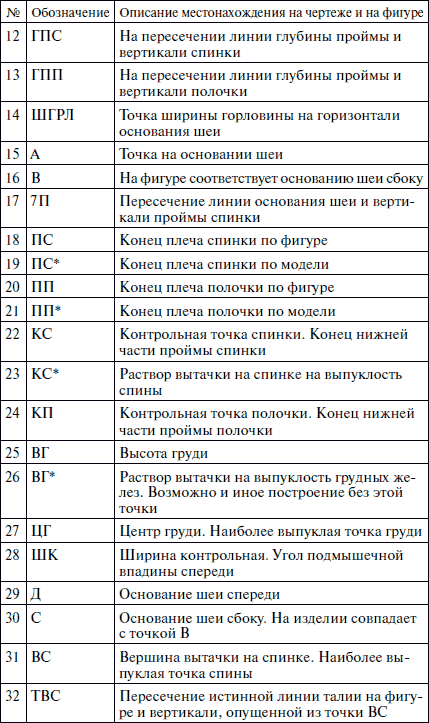

Основные точки лифа

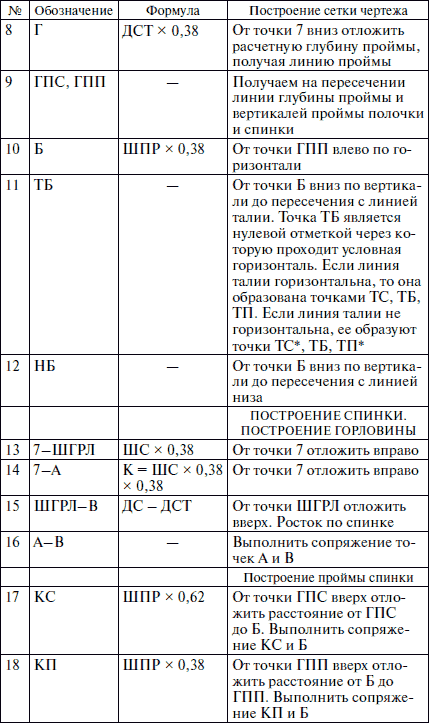

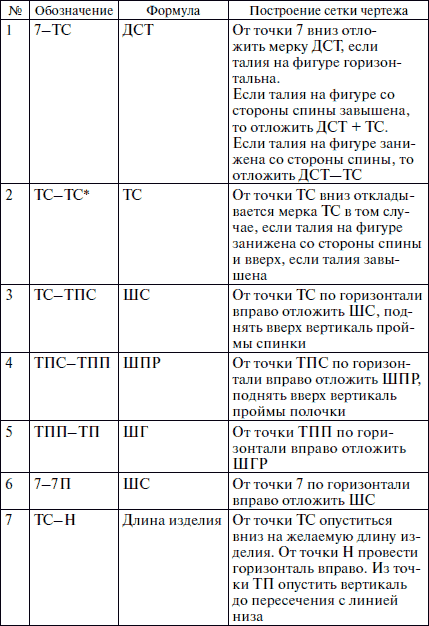

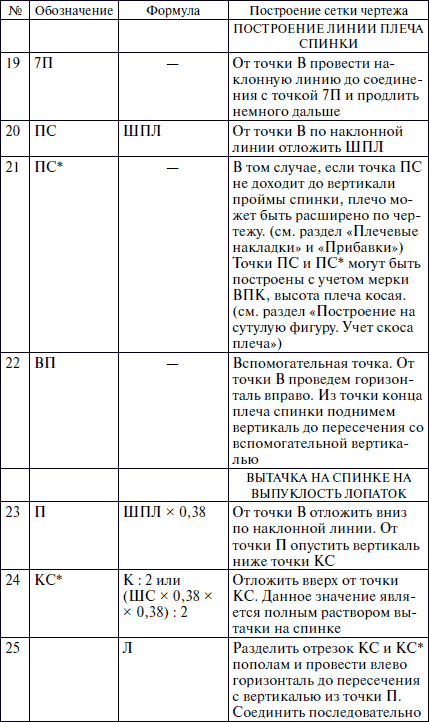

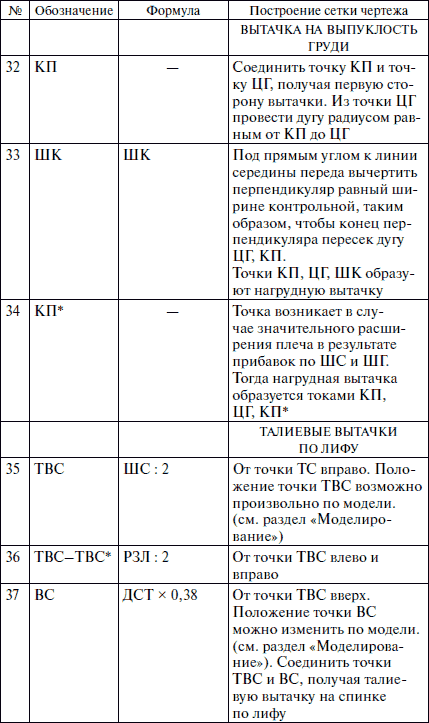

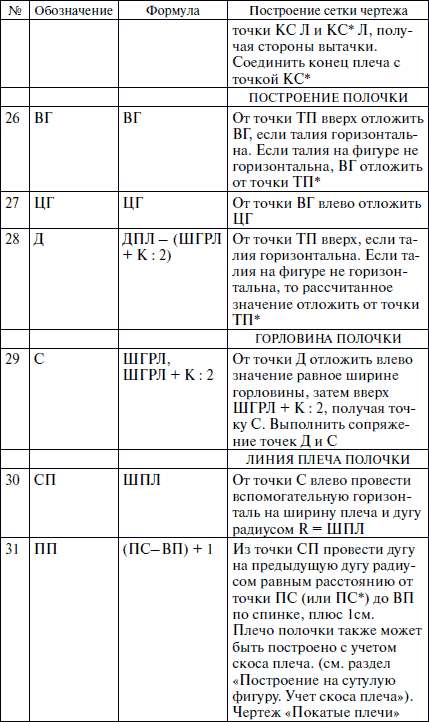

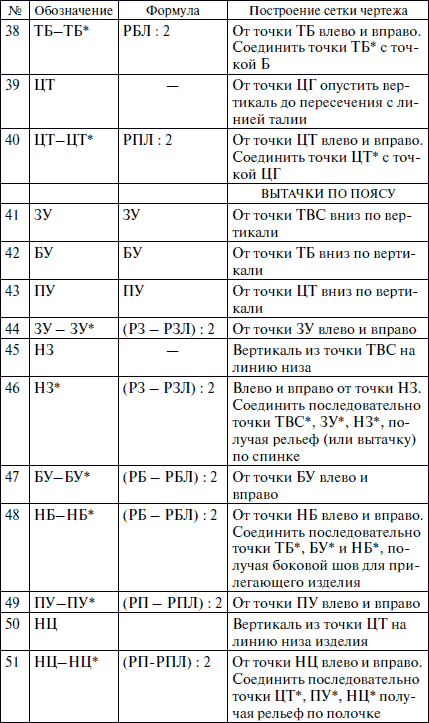

Описание построения чертежа лифа
Прибавки делаются к меркам до построения. В таблицу ставятся значения с прибавками.
Основное построение лифа

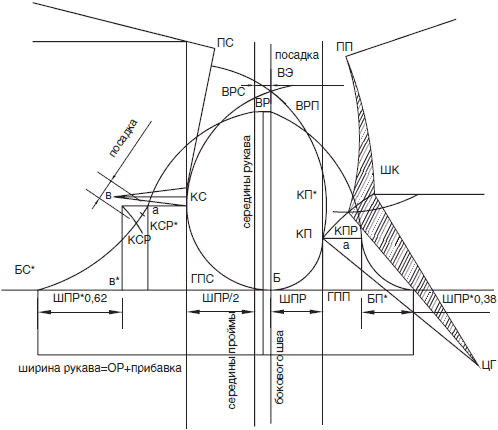

Основные точки и линии чертежа построения рукава

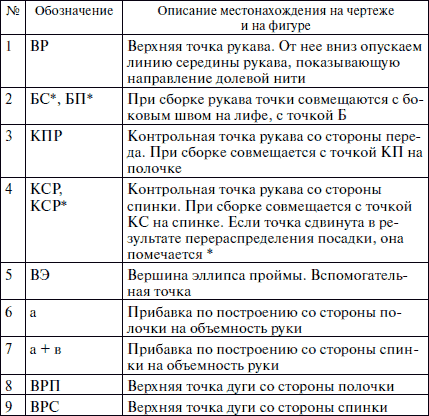

Основные точки и построение рукава

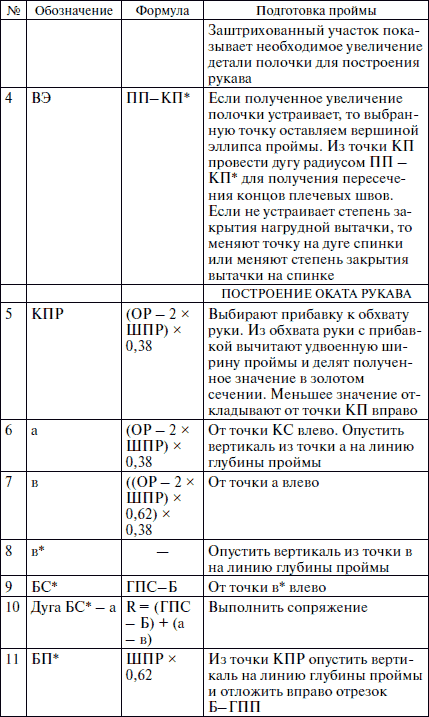

Описание построения чертежа рукава
Глава 4
Важные моменты
До построения чертежа надо обратить внимание на несколько важных особенностей, которые могут отличать фигуру. При наличии этих особенностей основная схема конструирования изменяется.
Плечевые накладки
Вопрос. В ваших фильмах вы говорите о подплечниках, о том, что их надо делать индивидуально, а не пользоваться готовыми. Не могли бы вы сказать, как их можно сделать?
Кроме того, с подплечниками высота плеч изменится. Как это учитывать при построении выкройки? Может быть, и мерки надо снимать с учетом подплечников?
Ответ. При построении основы «облипки» конец плеча у нас располагался на линии основания шеи. Такое построение дает нам выпрямленную линию плеча, как правило, чуть более высокую, чем плечо на фигуре. Зазор между изделием и фигурой заполняют плечевой накладкой. Поскольку линия плеча в таком построении задается глубиной ростка, то возникающий воздушный зазор получается на фигурах разным. Следовательно, и толщина плечевых накладок должна быть индивидуальна для каждой фигуры.
