Непрерывное изменение тока, проходящего по обмотке возбуждения магнитной головки, приводит к изменению выходящего из зазора магнитного потока. Пульсация магнитного потока отражается, в свою очередь, на ориентации доменов, перемещающихся вместе с носителем перед зазором головки.

При считывании магнитный поток в сердечнике будет меняться в зависимости от ориентации доменов, непрерывно проходящих перед головкой. Возникающего при этом слабого переменного напряжения вполне достаточно, чтобы восстановить записанный ранее сигнал. Для этого сигнал, получаемый с обмотки считывающей головки, необходимо усилить и подкорректировать с учетом скорости перемещения носителя.

При работе же с цифровыми сигналами имеют место определенные сложности.

Так, если запись цифровых данных (последовательностей нулей и единиц) не создает никаких проблем, то их считывание вызывает некоторые трудности. Как различить несколько последовательных нулей или единиц, если переход между двумя аналогичными состояниями намагниченности вызывает лишь короткую смену амплитуды напряжения на выводах обмотки считывающей головки?

Это пример классической задачи на использование цифровых данных в средствах связи или записывающих устройствах.

Для решения этой проблемы используется частотная модуляция. Она реализуется при передаче информации с помощью модемов, MFM-кодирование применяется для записи на дискеты и т. д.

Самый простой способ записать информацию по принципу «есть или нет» на магнитный носитель заключается в подведении к записывающей головке переменного тока определенной величины. Тогда каждое изменение направления тока приводит к изменению направления магнитного потока в зазоре.

Таким образом, векторы магнитных моментов доменов соседних участков разворачиваются в диаметрально противоположных направлениях. Обеспечивает такой разворот ток намагничивания соответствующей величины.

Если кристаллы намагничиваемого материала уже были ориентированы в указанных направлениях при нанесении покрытия на носитель, то процесс намагничивания упрощается. В этом случае кристаллам необходимо лишь придать сильную продольную намагниченность с различным направлением поля, как это показано на рис. 1.5.

Рис. 1.5. Запись с изменением направления магнитного потока

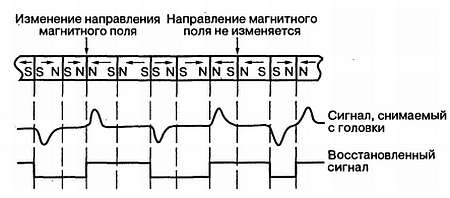

При считывании сигнал, снимаемый с выводов обмотки, изменяется. Подобное изменение происходит с прямоугольным электрическим сигналом, прошедшим через дифференцирующую схему (рис. 1.6).

Рис. 1.6. Считывание и восстановление записанного сигнала

К счастью, простые электронные схемы позволяют по форме этих импульсов восстановить форму сигнала. Но для точного определения количества записанных нулей и единиц необходим синхронизирующий, или тактовый, сигнал.

При отсутствии такого сигнала невозможно точно выяснить, какому количеству единиц соответствует продолжительность импульса напряжения. Ситуация еще более усложняется при использовании ручного считывающего устройства. В этом случае скорость считывания нельзя определить заранее. Если же поменять местами выводы головки или использовать при считывании инвертирующий усилитель, то все нули превратятся в единицы, и наоборот.

Не решит проблему и использование при записи старт-бита и стопбита, как это делается при асинхронном методе передачи данных.

В данной ситуации может помочь метод кодирования F/2F, основанный на удвоении несущей частоты сигнала.

Основа данного типа исключительно надежного кодирования заключается в идентичности длительности (другими словами, в одинаковой длине, занимаемой на дорожке) всех битов вне зависимости от их состояния: 1 или 0. Однако полезная информация заключена не в собственно полярности намагничивания, а только в частоте изменений направления магнитного потока или переходов. На рис. 1.7 показано, что каждый записанный бит независимо от предшествующего и следующего за ним битов всегда находится в «окружении» двух изменений направления магнитного потока, что позволяет декодеру уверенно выделить его.

Рис. 1.7. Кодирование по принципу удвоения частоты

В том случае, если каждая запись начинается, по крайней мере, с десятка последовательных 0 (или, по договоренности, 1), то соответствующему декодеру удается без труда синхронизировать свой внутренний тактовый генератор с тактовой последовательностью поступающих битов. Затем он может поддерживать такую синхронизацию бит за битом, даже если скорость прохождения магнитного носителя перед записывающей головкой сильно изменяется. В этом состоит одно из главных преимуществ данного типа кодирования, особенно удобного в случае прокручивания вручную.
