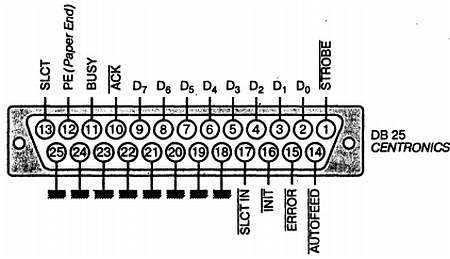

Рис. 5.3. Выводы разъема интерфейса Centronics
Все ПК имеют первичный параллельный порт, названный LPT1, нередко можно встретить компьютеры, имеющие и второй порт — LPT2.
Вполне естественно подключать принтер к LPT1, а для других, менее часто используемых аксессуаров, воспользоваться LPT2. Информационный доступ процессора к каждому параллельному порту осуществляется через программно-доступные регистры, которые располагаются в адресном пространстве ввода-вывода. Каждому порту соответствуют 4 последовательных логических адреса: BASE, BASE+1, BASE+2, BASE+3. В табл. 5.1 представлены возможные значения адресов.
Таблица 5.1. Адреса доступа к параллельным портам
Регистры с адресами BASE+3 используются для управления режимами работы соответствующего порта. Их содержимое определяет конфигурацию и режимы работы порта, ими нельзя манипулировать без хорошего знания принципов функционирования параллельного интерфейса.
Для передачи данных используются регистры данных, которым соответствуют базовые адреса (BASE). Соответствие разрядов регистров данных и разрядов данных показано на рис. 5.4. Обычно регистры данных применяются для вывода информации из порта, то есть процессор может только записывать в них информацию.
Рис. 5.4. Назначение разрядов регистров данных
Регистр с адресом BASE+1, наоборот, доступен процессору только для чтения. Считанный байт несет так называемую информацию состояния порта (status). Назначение разрядов байта состояния представлено на рис. 5.5. Отметим, что три младших разряда (Ь0 — Ь2) не используются.
Рис. 5.5. Байт состояния параллельного порта
Регистры с адресами BASE+2, называемые регистрами управления, используются для управления выходными функциональными линиями интерфейса, включая линию
Рис 5.6. Назначение разрядов регистра управления
Обычно на IBM PC РС-совмсстимых компьютерах значение десятичного базового адреса порта LPT1 — 888 (то есть 378h в шестнадцатеричной системе). Для LPT2 он составляет 632 (или 278h в шестнадцатеричной системе). Можно встретить компьютеры, в которых LPT1 соответствует адрес 956 (3BCh).
При установке мультикарты целесообразно сконфигурировать ее на «настоящий» LPT2, то есть с базовым адресом равным 632.
Так, в табл. 5.2 приведены только наиболее часто встречаемые адреса (BASE — BASE+3) портов LPT 1 и LPT2, те самые, к которым мы обращались при разработке программ.
Таблица 5.2. Адреса портов LРТ1 и LPT2
Помимо трех файлов с расширением .CAR, приведенных в качестве образцов и позволяющих начать работу, еще не изготовив ни одной печатной платы, на сайте www.dmk.ru есть следующее программное обеспечение, которое может понадобиться при чтении книги:
CARMAG.BAS
CARTOCRD.BAS
CRDTOCAR.BAS
CREMAG.BAS
DEC5.BAS
DEC7.BAS
INVERT.BAS
JUSTCAR.BAS
LECTISO1.BAS
LECTISO2.BAS
LECTISO3.BAS
LRCMAG.BAS
LUHN.BAS
LUHNCHK.BAS
PARITY.BAS
VERMAG.BAS
TEST5.CAR
TEST7.CAR
VISA.CAR
CARMAG.EXE
CARTOCRD.EXE
CRDTOCAR.EXE
CREMAG.EXE
DEC5.EXE
DEC7.EXE
INVERT.EXE
JUSTCAR.EXE
LECT210.EXE
LECT75.EXE
LECTISOl.EXE
LECTISO2.EXE
LECTISO3.EXE
LRCMAG.EXE
LUHN.EXE
LUHNCHK.EXE
MAGLPT1.EXE
