Например, деталь 250511-П8 обозначает шестигранную гайку, имеющую противокоррозионное покрытие П8, в данном случае – цинковое. Встречающиеся в каталоге стандартизованные детали имеют следующие покрытия:
П – без покрытия;
П2 – фосфатирование и промасливание;
П4 – фосфатирование и окраска в черный цвет;
П8 – цинкование;
П13 – защитно-декоративное хромирование с полированием;
П15 – оксидирование;
П 1 б – свинцевание;
П22 – защитно-декоративное хромирование без полирования;
П29 – цинкование с хроматированием.
Наравне с шестизначным обозначением стандартизованных деталей применяется восьмизначное обозначение, которое состоит из трех групп, разделяемых вертикальной наклонной чертой, например, 1/32742/01. Деталь может изготавливаться в различных вариантах, которые отличаются материалом и возможным покрытием. Основной пятизначный номер определяет деталь с размерными характеристиками. Предпоследняя цифра восьмизначного обозначения является условным обозначением материала детали (см. табл. 1), а последняя – условным обозначением покрытия (см. табл. 2).
Таблица 1
Значение цифр, указывающих материал детали
Таблица 2
Значение цифр, указывающих покрытие
Номерной указатель содержит все детали каталога (кроме нормализованных деталей), расположенные в порядке возрастания обозначений, номер подгруппы, где применяется деталь, и количество в подгруппе на модель автомобиля.
Детали и сборочные единицы, заимствованные от автомобилей старых моделей, сохраняют свои прежние обозначения.
Детали или сборочные единицы, используемые только для ремонта, имеют буквенные приставки Р, PI, Р2 или АР, API и т. д. Например, ВК24-1000100-АР – комплект поршневых колец ГА324 с увеличенным размером на 0,50 мм.
Сборочные единицы и детали, обозначение которых выделено полужирным шрифтом, составляют рекомендованную заводом номенклатуру запасных частей.
Условное обозначение “+” означает возможное изготовление сборочной единицы или детали в вариантном исполнении.
Чтобы найти номер нужной детали, следует по ее функциональной принадлежности определить по указателю групп и подгрупп (см. табл. 3), к какой подгруппе она относится. В разделе “Узлы и детали” на рисунке, относящемся к данной группе или подгруппе, найти деталь, (по внешнему виду и месту ее расположения в узле), а затем по номеру рисунка и номеру позиции найти строку в тексте, где помещены обозначение и наименование данной детали. В каталогах, издаваемых в последние годы, номера деталей указываются сразу на рисунках.
В разделе “Номерной указатель” перечислены в порядке возрастания номеров детали автомобилей (кроме нормализованных деталей). Против номера детали указаны, количество деталей на автомобиль и номера подгрупп, где применяется данная деталь.
В старых каталогах можно видеть для каждой детали “Код ОКП”. Это код “Общесоюзного классификатора продукции”, применявшийся для централизованного планирования производства и сейчас, не нужный.
Нумерация деталей тракторов
Для узлов и деталей шасси гусеничных тракторов принята семизначная система обозначения, в которой первые две цифры указывают на принадлежность узлов и деталей к данной марке трактора, две вторые цифры – номер конструкторской группы и три последние цифры – номер узла или детали.
Например, 77.32.012, где первые две цифры (77) указывают на то, что данный узел принадлежит трактору ДТ-75; две последующие цифры (32) – номер группы, к которой относится узел или деталь (в данном примере – “Колесо направляющее”); последние три цифры (012) – порядковый номер узла или детали (в данном примере – “Корпус уплотнения в сборе”).

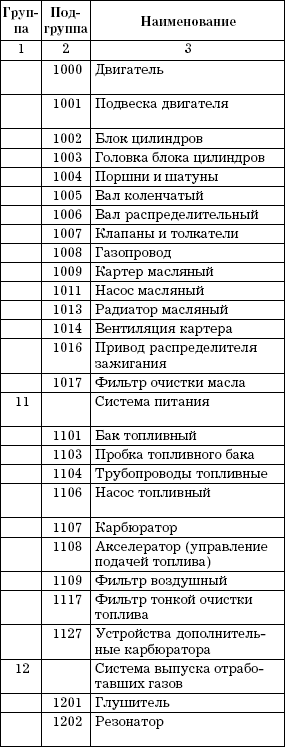

Таблица 3
Указатель групп и подгрупп
