М3А5 — М3 с дизелем General Motors 6046 G-71. Левый бортовой люк заварен. Изготовлена 591 единица.

Парадоксально, но факт: средние танки типа М3 меньше всего воевали в армии США. Большинство выпущенных машин было отправлено в Великобританию (2877), в СССР (1386) и другие страны (100). В итоге в американские войска поступило только 1895 танков.

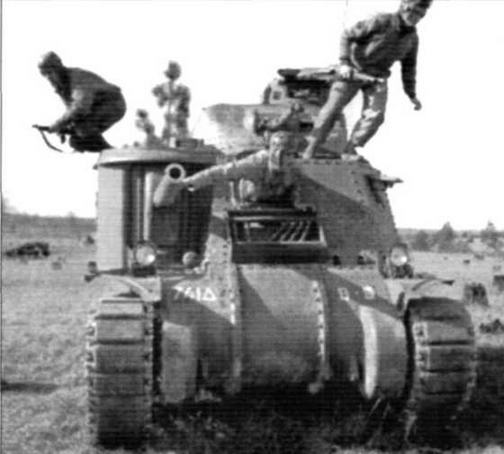

Экипаж экстренно покидает машину. Танк М3 на полигоне Кэмп Полк, штат Аризона. 1941 г.

Боевое крещение М3 получили в Северной Африке, в сражении при Газала в составе 7-й английской танковой дивизии. В составе английских войск «ли» и «гранты» воевали в Африке вплоть до полного разгрома немецко-итальянской армии Роммеля. При этом в боевых действиях принимали участие и американские экипажи.

Американские М3 впервые вступили в бой на Филиппинах в составе 192-го танкового батальона. В основном же они использовались в учебных целях на территории США и за ее пределами. Боевыми машинами этого типа были вооружены, например, полки 1-й танковой дивизии армии США, переброшенные весной 1942 г. в Северную Ирландию. Один из них — 13-й полк — принял участие в высадке американских войск в Марокко и в последующих боях в Тунисе, к концу которых почти все «ли» заменили «шерманами». М3 ограниченно использовались в боях на островах Тихого океана в ноябре 1943 года в составе 193-го танкового батальона на атолле Мекин с 27-й пехотной дивизией и на Тараве со 2-й дивизией морской пехоты.

После снятия с вооружения М3 переделывались в БРЭМ М31 и тяжёлые артиллерийские тягачи М32 и активно применялись в этом качестве вплоть до конца войны. На базе танка выпускались самоходно-артиллерийские установки М7.

БОЕВАЯ МАССА т: 27,921.

ЭКИПАЖ, чел.: 6-7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6121 (с пушкой М3); 5639 (с пушкой М2), ширина — 2718, высота — 3124, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М3 или М2 клб. 75 мм, 1 пушка М5 или М6 клб. 37 мм, 3 пулемета Browning M1919A4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.

БРОНИРОВАНИЕ, мм: лоб корпуса — 38 — 50,8, борт и корма — 38, крыша — 12,7, днище — 12,7—25,4, башня — 22 — 50,8. ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый карбюраторный четырёхтактный звездообразный воздушного охлаждения; мощность 340 л.с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см3. ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака — 52 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 40.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 1,06.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.

М3

M3А1

M3А2

M3АЗ

M3А4

M3А5

Танк «Шерман» M4A2. 1941 г.

Самый удачный американский средний танк, созданный в 1940-е гг. и ставший основной боевой машиной бронетанковых войск армий западных союзников на завершающем этапе войны. Представлял собой прямое развитие среднего танка М3, но с 75-мм пушкой, размещенной во вращающейся башне. Второй по массовости после советского Т-34 и не менее популярный танк Второй мировой войны. Разработан на заводе Rock Island Arsenal в 1941 г. Серийно производился фирмами Lima Locomotive Works, Pressed Steel Car Company, Pacific Car and Foundry Company, Baldwin Locomotive Works, American Locomotive Company, Pullman Standard Car Company, Detroit Tank Arsenal (Chrysler), Fisher Tank Arsenal, Federal Machine and Welder Company и Ford Motor Company. С февраля 1942 по июль 1945 г. выпущено 49 234 танка.

М4 — базовый вариант, хотя и запущенный в производство позже, чем М4А1. Сварной корпус и литая башня. Двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М3. Боевая масса — 30,373 т. Габариты — 5893x2616x2743 мм. Вооружение — 75-мм пушка М3 с длиной ствола 37,5 калибра, два 7,62-мм пулемета Browning M1919A4, 12,7-мм пулемёт Browning M2HB. Боекомплект пушки — 97 выстрелов. Толщина брони — 12,7— 89 мм. Часть танков имела корпус с литой передней частью (Composite Hull). У машин поздних выпусков угол наклона верхнего лобового листа корпуса увеличен с 47° до 56°. Изготовлено 6748 единиц.
