Рис. 3-20. Элементы или батареи могут быть соединены последовательно-параллельно для увеличения выходного тока и напряжения.

Для получения 6 вольт необходимо соединить две 3-вольтовые батареи последовательно (рис. 3-21).

Рис. 3-21. Когда элементы соединяются последовательно, напряжение увеличивается.

Для увеличения тока, вторая пара 3-вольтовых батарей подсоединяется параллельно (рис. 3-22).

Рис. 3-22. Параллельное соединение последовательно соединенных элементов увеличивает выходной ток. Полученная цепь является последовательно-паралелльной конфигурацией.

В результате получается последовательно-параллельная конфигурация.

3–3. Вопросы

В электрических и электронных цепях существует два типа напряжений — приложенное напряжение и падение напряжения.

Потенциал или напряжение, подведенное к цепи, называется приложенным напряжением (рис. 3-23).

Рис. 3-23. Потенциал, приложенный к цепи, называется приложенным напряжением.

Напряжение подсоединено к цепи, ток течет от отрицательного вывода источника напряжения и возвращается к положительному выводу источника напряжения. 12-вольтовая батарея, подсоединенная к цепи дает приложенное к цепи напряжение 12 вольт.

При перемещении электронов по цепи они встречают сопротивление. Проходя через нагрузку, электроны теряют энергию. Отданная энергия называется падением напряжения (рис. 3-24).

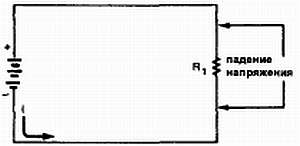

Рис. 3-24. Энергия, поглощенная цепью при прохождении тока через нагрузку (сопротивление), называется падением напряжения. Падение напряжения имеет место при протекании тока в цепи.

В большинстве случаев энергия отдается в виде тепла. Энергия, которую теряют электроны в цепи, равна энергии, сообщаемой им источником.

Еще раз повторим, что энергия, введенная в цепь, называется приложенным напряжением. Энергия, выделяемая в цепи на нагрузке, называется падением напряжения.

Падение напряжения имеет место, когда в цепи течет ток. Ток течет по цепи от отрицательного полюса к положительному. Внутри источника напряжения ток течет от положительного электрода к отрицательному.

Падение напряжения в цепи равно приложенному к цепи напряжению, так как энергия не может создаваться или уничтожаться, а только переходит из одной формы в другую. Если 12-вольтовый источник подсоединен к 12-вольтовой лампе, то источник напряжения обеспечивает приложенное напряжение 12 вольт, а на лампе происходит падение напряжения 12 вольт. Вся энергия потребляется в цепи. Если две одинаковые 6-вольтовые лампы подсоединены последовательно к тому же 12-вольтовому источнику (рис. 3-25), то на каждой лампе происходит падение напряжения 6 вольт, а общее падение напряжения равно 12 вольт.

Рис. 3-25. На каждой из двух одинаковых 6-вольтовых ламп, подключенных к источнику 12 вольт, происходит одинаковое падение напряжения по 6 вольт.

Если две разные лампы соединены последовательно, например как 9-вольтовая и 3-вольтовая лампы (рис. 3-26), то на 9-вольтовой лампе происходит падение напряжения 9 вольт, а на 3-вольтовой лампе — 3 вольта. Сумма падений напряжения равна приложенному напряжению 12 вольт.

Рис. 3-26. Когда две лампы, рассчитанные на различное напряжение последовательно подсоединены к 12-вольтовому источнику, падение напряжения на каждой лампе будет разным, в зависимости от напряжения, на которое рассчитана лампа, и ее сопротивления.

3–4. Вопросы
