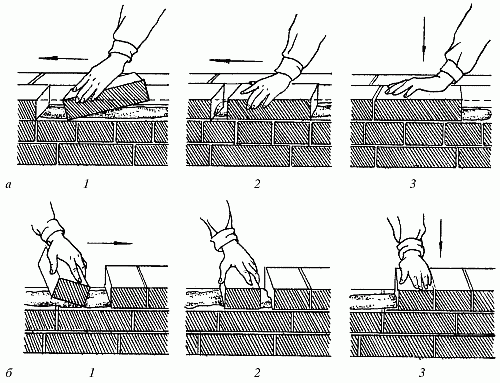

Рис. 25. Кладка способом вприсык ложкового (а) и тычкового (б) рядов наружной версты: 1–3 – последовательность действий

Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели.

При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.

Для кладки кирпича способом вприсыкраствор расстилают грядкой, с отступом от наружной вертикальной поверхности стены на 20–30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. При возведении кладки в сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

Способ вприсык с подрезкой раствораприменяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с их расшивкой. При этом раствор расстилают так же, как и при кладке вприжим, т. е. с отступом от лица стены на 10–15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10–12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуприсыквыкладывают забутку (рис. 26). Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич держат почти плашмя на расстоянии 6–8 см от ранее уложенного, постепенно опуская на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место.

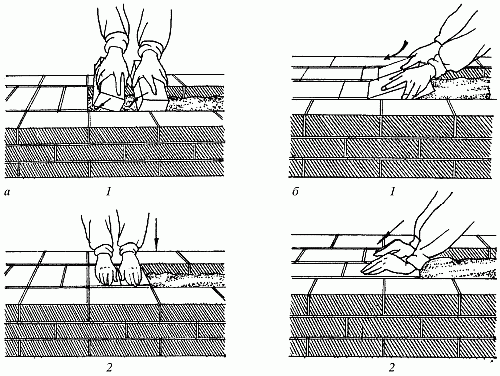

Рис. 26. Кладка забутки способом вполуприсык: а – тычками; б – ложками; 1–2 – последовательность действий

Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.

В процессе кладки раствор должен заполнять все пространство между кирпичами, как горизонтальные швы, так и вертикальные, в противном случае будет постоянная утечка дыма. Швы старайтесь делать как можно тоньше, максимальная толщина шва для огнеупорного кирпича – 3 мм, для керамического – 5 мм.

Если вы заметили, что неправильно установили тот или иной кирпич, ни в коем случае не сдвигайте его. Такой кирпич следует снять, очистить от раствора и положить заново. Придать швам декоративный вид можно при помощи расшивок. В печном строительстве существуют те же разновидности обработки швов, что и в строительстве зданий.

Расшивки вогнутой формы позволяют получить выпуклый шов, расшивки круглого сечения – вогнутый. Рекомендуем обработать швы до того, как схватится раствор: это менее трудоемкий процесс, чем расшивка схватившегося раствора, да и качество будет заметно лучше.

Для хорошего заполнения швов раскладку раствора лучше производить рукой, используя кельму лишь для кладки рядов ниже уровня топки.

Залог крепкой конструкции – правильная укладка кирпича, поэтому обязательно выполняйте перевязку швов, т. е. шов каждого следующего ряда должен быть смещен относительно предыдущего на половину. Также допускается перевязка швов на четверть, но она считается декоративной и в данном случае нежелательна.

Системой перевязки называют порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных. Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы нагрузка в кладке равномерно распределялась по ширине стены.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных – тычковыми. Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.
