Чтобы получить необходимую нам систему, мы должны в определенном порядке пройти по разным уровням проектирования: система, подсистема, программное обеспечение, программа и, наконец, рабочая программа — код.

Система как целое состоит из подсистем, и самый выбор этих подсистем уже является проектированием. К примеру, для общенациональной спутниковой системы мы можем остановиться на нескольких различных наборах подсистем.

План № 1 Спутник; система связи космос — Земля; наземная система и т. д.

План № 2 Спутник; микроволновая система; вычислительная система и т. д.

План № 3 Спутник; система связи; система сообщений; управляющая система и т. д.

Этот самый верхний уровень проектирования является самым критическим. Именно он определяет главные черты построения системы, ее работу и обслуживание.

Подсистема программного обеспечения входит в состав подсистемы обработки данных, которая в свою очередь может являться подсистемой одной, двух или даже всех основных подсистем. Конечно, вычислительные машины есть и на спутнике, следовательно, и на спутнике есть программное обеспечение. Вероятнее всего, программное обеспечение есть в каждой большой подсистеме.

Подсистемы обработки данных (ОД) состоят из вычислительных машин и программного обеспечения. Программное обеспечение должно «соответствовать» аппаратуре, оно должно быть спроектировано так, чтобы увеличивать производительность как этой аппаратуры, так и всей системы в целом.

Звучит это просто; однако чаще всего ответственный за аппаратуру ОД мало знает о программном обеспечении, он выбирает машину, только исходя из ее стоимости и скорости работы. Разработка программного обеспечения игнорируется. Я видел, как подобные ошибки допускают даже в тех случаях, когда всеми признавалось, что разработка программного обеспечения будет ключевой во всей схеме разработки системы.

При проектировании систем нужно делать обоснования выбора как аппаратуры, так и программного обеспечения. Проектировщики программного обеспечения должны обязательно поставлять информацию, необходимую для правильного выбора.

Существуют десятки и даже сотни методов, которые позволяют производить проектирование параллельно. Иллюстрации этого утверждения приведены на рис. 5.11 — 5.17.

По мере хода работ по проектированию разработчики снова и снова возвращаются к выработанным ранее требованиям, переоценивают их или даже модифицируют в соответствии с тем, как они влияют на усилия проектировщиков.

Одним из наиболее важных результатов проектирования систем является расслоение целой системы на отдельные подсистемы. Выбор подсистем в наибольшей степени определяет природу системы и влияет на ее разработку. Необходимо выработать требования ко всем подсистемам, причем эти требования должны быть согласованы с требованиями верхнего уровня.

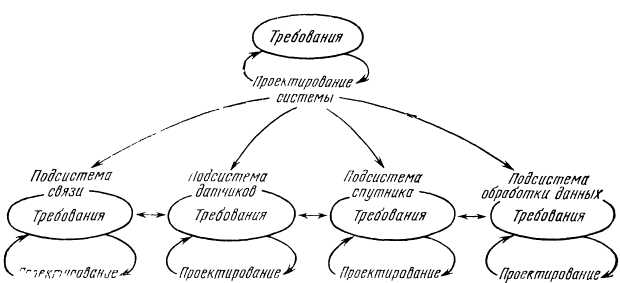

На рис. 5.15 показано, что все подсистемы можно разрабатывать параллельно. Очевидно, что разные люди проводят свое собственное проектирование, результаты их труда должны быть проверены и проконтролированы проектировщиком системы (или группой системных инженеров).

Такой процесс все большей и большей детализации верхнего уровня продолжается непрерывно. Начиная с этого места мы будем изучать только одну подсистему. Так как в наибольшей степени нас интересует программное обеспечение, мы будем исследовать подсистему обработки данных (рис. 5.16), в которую входит большая часть всего программного обеспечения. Отметим тут же, что программное обеспечение может в той или иной степени входить в любую подсистему. Итак, подсистема обработки данных должна быть в свою очередь разделена на составные части.

И конечно, каждая из этих подсистем тоже может подразделяться. Чтобы изобразить «окончательное» разбиение на отдельные части, нам нужно построить целое «дерево» проектирования, что и сделано на рис. 5.17.

Очень быстро мы исчерпали все средства и не можем изобразить всю систему на одной диаграмме. Одновременно проводятся работы по проектированию десятков частей! А отслеживание взаимосвязи тех отдельных частей, которые могут взаимодействовать друг с другом, входит в круг обязанностей проектировщика системы. Выбор подсистем во многом базируется на минимизации связей между подсистемами — и проектирование каждой подсистемы должно заключаться в самостоятельном определении средств, при помощи которых можно удовлетворить требованиям к входной информации, поступающей от других подсистем, и к информации, передаваемой из данной подсистемы на вход последующих.
