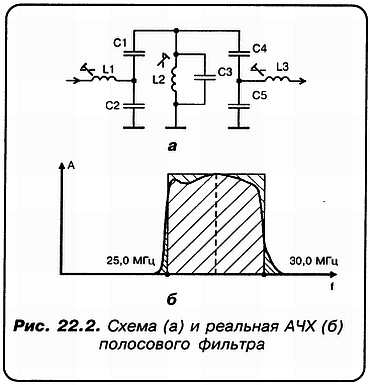

«А»: Но релейные, простые аттенюаторы могут работать только в двух режимах. Или включен, или не включен! А если включен, то ослабляет входной сигнал в определенное число раз. В то время как р-i-n– диоды позволяют ПЛАВНО регулировать величину сигнала! Они, следовательно, хорошо поддаются непрерывному регулированию!
«С»: В том то и дело! Ведь мы, применяя простейший аттенюатор, должны выбирать одно из двух. Или мы просто выводим на панель управления приемника тумблер, посредством которого осуществляем включение Т-образного (или П-образного) резисторного делителя в те моменты, когда, как нам кажется, это требуется.
Или же мы вводим дополнительную электронную систему, которая сама управляет моментом включения — выключения аттенюатора, но если уровень входного сигнала будет колебаться как раз на грани срабатывания автоматики, то слушать станцию будет очень неприятно.
«Н»: Так как же поступить?
«С»: Я предлагаю следующее.
Вот здесь я привожу схему простейшего аттенюатора. Если вы не захотите экспериментировать — примените именно ее! Как самый простой вариант. В этом случае управление аттенюатором осуществляется вручную или автоматически с помощью реле типа РЭС-49 или РЭС-80 (рис. 22.4).
«А»: Ну, а второй вариант, с использованием р-i-n– диодов?
«С»: Этот вариант мне лично представляется даже более предпочтительным. Используя достаточно простой р-i-n– аттенюатор, на диодах типа КА-509А, можно добиться очень неплохих результатов. Так я, в свое время, проводил подобные эксперименты. В диапазоне частот, соответствующем КВ.
«Н»: А как относительно их нелинейных свойств?
«С»: Имеются в виду р-i-n– диоды? Должен сказать, что уже при токе управления 4–5 мА, р-i-n– диоды типа КА-509А имеют ничтожное прямое сопротивление. При этом НИКАКОГО искажения формы входного сигнала я не наблюдал!
«А»: А какова была максимальная амплитуда входных сигналов в ваших экспериментах?
«С»: Около 300 милливольт! Большие сигналы меня просто не интересовали!
«А»: Ну, а как насчет пределов регулировки?
«С»: Все зависит от тока управления. При его уменьшении до нуля, во всех участках KB-диапазона наблюдалось почти полное непрохождение сигнала. Поэтому, входной аттенюатор для нашего приемника будет иметь следующую принципиальную схему (рис. 22.5).
«А»: А что представляет из себя схема управления?
«С»: Мы займемся ею несколько позднее. Вот теперь-то и настала пора определиться со схемой малошумящего широкополосного усилителя высокой частоты.
Именно с обсуждения этого вопроса и начнется наша следующая встреча.
Глава 23. Схемные особенности УВЧ и гетеродинов
«Аматор»: Готовясь к сегодняшней беседе, мы с Незнайкиным пересмотрели массу литературы, касающейся усилителей радиочастоты.
«Спец»: Может поделитесь и со мной полученными знаниями?
«Незнайкин»: Ну, прежде всего, во многих книгах вместо понятия «усилитель высокой частоты» или УВЧ, фигурирует УСИЛИТЕЛЬ СИГНАЛЬНОЙ ЧАСТОТЫ — УСЧ. Или также УСИЛИТЕЛЬ РАДИОЧАСТОТЫ — УРЧ.
«С»: Дельно подмечено. Хотя, в сущности, это всего лишь игра в терминологию. Тем не менее, мы примем это во внимание. Итак?…
«А»: В УСЧ в области умеренно высоких частот наибольшее распространение получили схемы с общим эмиттером (ОЭ). Это в том случае, если применяются биполярные транзисторы. Если используются FET, то их адекватным включением является схема с общим истоком (ОИ). Как уже говорилось ранее, схемы с ОЭ или ОИ позволяют получить НАИБОЛЬШЕЕ усиление по мощности.
Можно использовать как германиевые, так и кремниевые транзисторы. Последние более экономичны и стабильны при повышенных температурах.
«С»: Согласен, но есть и еще один нюанс. Новые разработки германиевых транзисторов почти не проводятся, а вот кремниевых — сколько угодно.
«А»: Но в литературе, в основном, приведены схемы селективных или избирательных усилителей, нагрузкой которых являются перестраиваемые по частоте колебательные контура. Это поясняется тем, что необходимо обеспечить высокую чувствительность радиоприемного устройства за счет предварительного усиления полезного сигнала и его частотной селекции от помех.
