Современный высококачественный радиоприемник НЕ МОЖЕТ БЫТЬ собран на одной плате, если поставлена цель получить от него высокие характеристики! Поскольку взаимные связи высокочастотных цепей и помехи, возникающие уже по этой причине, при работе различных каскадов, будут принципиально снижать качество приемника. Поэтому в данной конструкции использован принцип построения отдельных функциональных узлов приемника в виде отдельных плат. С последующим их объединением в ОДНОЙ секционированной, изготовленной из листовой латуни экранированной конструкции — т. н. ОБЕЧАЙКЕ. Чертеж которой будет приведен после описания принципиальной электрической схемы.

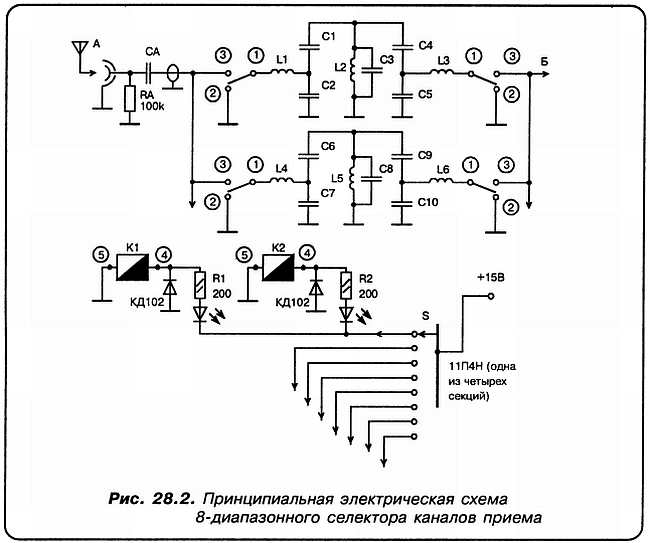

Принципиальная электрическая схема селектора диапазонов приведена на рис. 28.2. Заметим, что резистор, включенный параллельно антенному разъему, предотвращает накопление статического электрического заряда на гальванически изолированной от земли антенне. Тип резистора — С2-29В. Конденсатор СА обеспечивает защиту приемника при высокой статической ЭДС, в случае подключения к нему наружной антенны. В случае использования только собственной штыревой антенны, в качестве этого конденсатора желательно применить высококачественный конденсатор с малой утечкой типа К76-4-1 мкФ.

Принципиальная электрическая схема этого узла представлена на рис. 28.3.

Выделенный селектором диапазонов сигнал, вместе с большим количеством посторонних сигналов через конденсатор С1 поступает на вход регулируемого высокочастотного аттенюатора, в качестве которого используется р-i-n– диод типа КА509Б, с катода которого через С4 подается на вход фильтра, который «прозрачен» для любой из принимаемых частот, но вносит значительное затухание для любой помехи, частота которой равна значению ПЧ1, т. е. 55,5 МГц. Цепь R2, С11 служит для согласования импедансов (т. е. комплексных высокочастотных сопротивлений, учитывающих как активную, так и реактивную составляющую проводимости) фильтра-пробки и широкополосного УВЧ.

Полоса пропускания этого УВЧ линейна до частоты 35 МГц, после чего его АЧХ (амплитудно-частотная характеристика) имеет плавно спадающий характер. С выхода УВЧ сигнал подается на вход кольцевого балансного смесителя, собранного на диодах Шоттки. Это высоколинейный смеситель, помехоустойчивость которого значительно выше, чем у обычно применяемых в бытовой радиотехнике смесителей. Кроме того, он отличается малыми шумами преобразования. В составе этого смесителя имеются (на входе и выходе) два широкополосных трансформатора ВЧ, соответственно, Тр2 и Тр3, представляющие собой ШПТЛ — широкополосные трансформаторные линии. Как и ШПТЛ Тр1, они выполнены на ферритовых кольцах типа М.0.16 ВТ-8 (параметры колец: D = 10 мм, d = 6 мм, h = 2 мм). Могут быть также использованы кольца соответствующего типоразмера на основе материала 50 ВЧ2.

С выхода смесителя (на второй вход которого подается сигнал с выхода ГПД), полученный в результате преобразования частоты сигнал, через трансформатор Тр2 подается на вход ДИПЛЕКСОРА (т. е. специального высокочастотного фильтра), реализованного по Г-образной схеме. Его характеристика оптимизирована для частоты 55,5 МГц, которая единственная из всех иных поступающих на вход ДИПЛЕКСОРА частот, проходит его без затухания. Таким образом, на выходе конденсатора С20 присутствует, уже предварительно отфильтрованный, сигнал первой промежуточной частоты — 55,5 МГц.

Принципиальная электрическая схема УПЧ1 приведена на рис. 28.4.

Основой, можно сказать, «сердцем» этого УПЧ является высокоселективный, сложный кварцевый фильтр пассивного типа, имеющий заводское обозначение ФП2П-4-1-В, или подобный ему. Его паспортные характеристики приведены в табл. 28.3.

Сигнал ПЧ1 (см. рис. 28.4) поступает на вход согласующего усилителя, выполненного на транзисторе Т\, включенного по схеме с общим затвором. Нагрузкой этого транзистора является узкополосный кварцевый фильтр, включенный так, как показано на принципиальной схеме. Выделенный этим фильтром сигнал первой промежуточной частоты, подается на затвор полевого транзистора VT3. Этот транзистор представляет собой высоколинейный прибор, оптимальный для высокоимпедансного резонансного усилителя. В цепи стока VT3 включен-колебательный контур L3, С12, настроенный на частоту 55,5 МГц.

С его выхода, через конденсатор С15 сигнал поступает на вход второго смесителя-преобразователя, также выполненного по схеме кольцевого балансного смесителя на диодах Шоттки. На второй вход этого преобразователя частоты поступает высокочастотный сигнал с выхода кварцованного гетеродина, частота которого составляет 54,045 МГц. Получаемая, в результате смешения, вторая промежуточная частота, равная 1,455 МГц, подается на вход ДИПЛЕКСОРА, параметры которого подобраны таким образом, что для приведенной выше частоты его затухание минимально.
