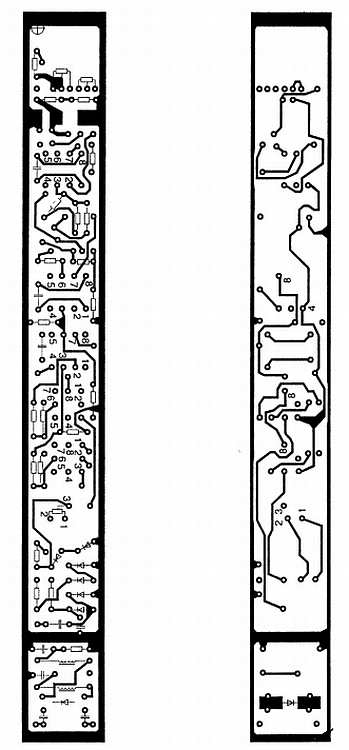

Рис. 30.5. Печатная плата УПЧ2 и АРУ-2
«А»: Теперь пришла очередь платы гетеродина на частоту 54,045 МГц, стабилизированного кварцем.
«С»: Которая и представлена на рис. 30.6.
«Н»: Поскольку схема АРУ-1 уже нашла себе законное место на плате рис. 30.2., то следующая плата — это тот самый прецизионный стабилизатор-преобразователь для питания варикапов?
«С»: Да, безусловно. Советую вам, кстати, использовать эту плату не только для «большого приемника» но и в других случаях. Например, для «учебно-тренировочного» приемника. И вообще в схемах основанных на применении варикапов. Вот эта плата, представлена на рис. 30.7, а. И ее аналог на рис. 30.7, б.
«А»: Теперь представим печатную плату детектора и УМЗЧ?
«С»: Если вы решите применить в этом качестве принципиальную электрическую схему этого узла, которую мы ранее и рассмотрели, то вот она — рис. 30.8.
«Н»: Следующая по списку печатная плата содержит сразу три стабилизатора напряжения?
«С»: Как это и представлено на схеме. Напомним, эти три СН выдают: + 12,6 В; -12,6 В; +7,5 В. Печатная плата этого узла представлена на рис. 30.9.
Рис. 30.9. Печатная плата стабилизаторов напряжения: +12,6 В; -12,6 В и +7,5 В
«А»: Теперь пришла очередь ЦОУ (цифрового отсчетного устройства)?
«С»: Да, печатная плата ЦОУ представлена на рис. 30.10.
Рис. 30.10. Печатная плата ЦОУ — плата универсальной цифровой шкалы (лицевая сторона)
Рис. 30.10. Печатная плата ЦОУ — плата универсальной цифровой шкалы (оборотная сторона)
«Н»: А как же печатная плата цифрового индикатора на пять знакомест?
«С»: Не волнуйся, не забыли и ее. Вот она — представлена на рис. 30.11.
Рис. 30.11. Печатная плата цифрового индикатора на пять знакомест
«А»: Осталась еще одна плата, а именно — резисторный делитель для точной регулировки пределов напряжений, подаваемых на многооборотный резистор ППМЛ-1-22к, в каждом из восьми поддиапазонов.
«С»: Да вот же она, показана на рис. 30.12.
Рис. 30.12. Печатная плата делителя напряжений для многообмоточного резистора ППМЛ-1-22к
«Н»: Что еще следует особо упомянуть?

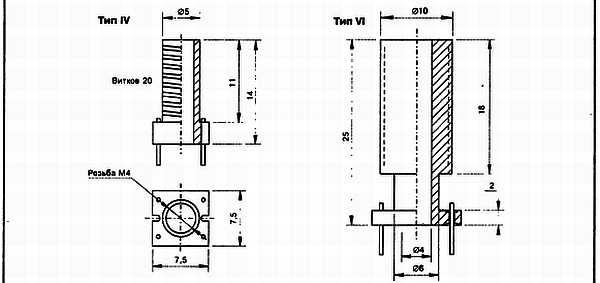

«С»: Это, прежде всего, конструкции каркасов для катушек индуктивности, которые применяются как в «большом приемнике», так и в «учебно-тренировочном». Поэтому приведем внешний вид этих каркасов на рис. 30.13.
«А»: А вот теперь самое время привести небольшой справочник, включающий в себя основные характеристики комплектующих, применяемых в нашем приемнике (табл. 30.1—30.10).
