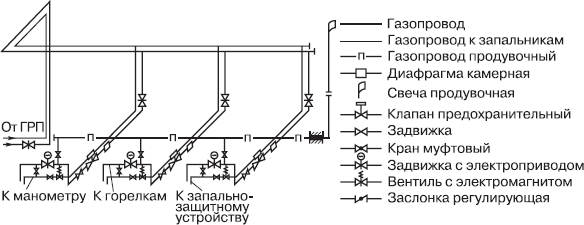

Рис. 3.18. Схема газопроводов в помещении котельной

На электростанциях, расположенных по соседству с предприятиями металлургического профиля, часто сжигают доменный или коксовый газ. В этих случаях система газоснабжения принципиально не отличается от схемы подачи природного газа. Но в любом случае для котлов, получающих из общей магистрали технологический газ, должен быть предусмотрен индивидуальный ГРП, в котором осуществляются дросселирование и поддержание постоянного давления газа.

Котельная установка сконструирована и работает в строгом соответствии с законом сохранения энергии. Это значит, что тепловая энергия, полученная в топке в результате сгорания органического топлива, расходуется на нагревание и превращение воды в пар, а также на перегрев этого пара до заданной температуры. Некоторая часть тепловой энергии при этом теряется в окружающую среду, с уходящими газами, с физическим теплом золы и шлака. Присутствует среди потерь и несгоревшая часть топлива – химический и механический недожог (рис. 4.1).

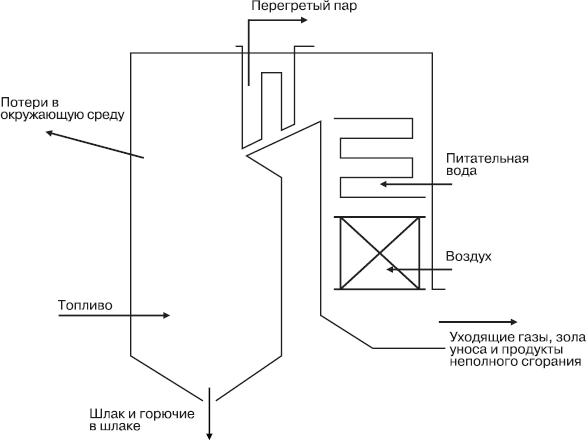

Рис. 4.1. Схема основных тепловых потоков котла

Для превращения химической энергии органического топлива в тепловую, в топочную камеру котла подаются топливо и окислитель, а из котла удаляются продукты сгорания. Конструкторы котла и эксплуатационный персонал (каждый – в зоне своей компетенции) стараются обеспечить максимально полное сгорание топлива, минимальные потери в окружающую среду и максимальную степень охлаждения продуктов сгорания, покидающих котельную установку. Всё это вместе приводит к повышению коэффициента полезного действия – КПД (брутто).

Приходная часть материального баланса котла — это топливо (В, кг/с) и окислитель (LB, кг/с), в качестве которого используется организованно подаваемый в топку горячий воздух. Кроме того, в негазоплотных котлах, работающих под разрежением, в топку и конвективные газоходы подсасывается некоторое количество воздуха (Lт и Lк, кг/с). При этом подсосанный в конвективный газоход воздух в процессе горения не участвует, то есть является полностью балластным.

Расходная часть материального баланса — газообразные продукты сгорания, покидающие котел, и твердые очаговые остатки – золошлаки (последние – только при сжигании твердого топлива). При этом шлак удаляется через холодную воронку или через летку (в топках с жидким шлакоудалением), а зола уноса улавливается в электрофильтрах или других золоуловителях (за исключением небольшой части, уносимой газообразными продуктами сгорания через дымовую трубу).

Таким образом, уравнение материального баланса по газовоздушному тракту можно записать в таком виде:

B + LB + L = Lr + Gз/ш. (4.1)

В случае сжигания жидкого или газообразного топлива в этом уравнении последний член отсутствует.

Расход топлива В определяется мощностью (паропроизводительностью) котельного агрегата, а необходимый расход окислителя (кислорода) можно подсчитать по содержанию в топливе горючих компонентов – углерода С, водорода Н и серы S.

Так, например, количество кислорода, необходимое для полного сгорания углерода, легко определить, зная молекулярные массы углерода (12), кислорода (32) и плотность кислорода при 20 °С и 101,3 кПа (1,428 кг/м3):

Точно так же можно подсчитать количество необходимого кислорода для полного сгорания водорода (5,56 м3/кг) и серы (0,7 м3/кг). После этого легко определить теоретически необходимый расход кислорода для полного сгорания твердого и жидкого топлива (с учетом кислорода Оr, который имеется в сжигаемом топливе):

Если учесть, что содержание кислорода в воздухе (по объему) составляет приблизительно 21 %, то для определения теоретического количества сухого воздуха VBO (м3/кг), необходимого для полного сгорания твердого и жидкого топлива (то есть при = 1,0), можно записать:

VBO = 0,0889 (Сr + 0,375SrO+K) + 0,265Нr – 0,ЗЗЗОr. (4.4)

Аналогичный расчет для случая, когда в котле сжигается газообразное топливо, позволяет определить теоретически необходимое количество воздуха для полного сгорания 1 м3 газа (VBOм3/м3) с известным химическим составом:

VBO = 0,0476 [0,5СО + 0,5Н2 + 1,5H2S + 2(m + n/4)СmНn– O2]. (4.5)
