Так, например, еще в 1946 г. на полигоне Ленинградской высшей офицерской бронетанковой школы (ЛВОБШ) им. Молотова в период с 20 августа по 5 сентября прошли испытания двух трофейных немецких танковых дальномеров: стереоскопического горизонтальнобазного (база 1600 мм) и моноскопического вертикальнобазного типа «Конциденц» (база 1000 мм), установленных на танках ИС-2 и ИС-3, по программе Арткома ГАУ ВС и НТК ГБТУ ВС 187* . Танк ИС-2 выделялся ЛВОБШ им. Молотова, танк ИС-3 – ЛКЗ. Монтаж дальномеров в танках был произведен на ЛКЗ в период с 10 по 20 августа 1946 г.

184* Это помещение требовало коренной реконструкции. На первом этапе, несмотря на большие трудности, за сравнительно короткий срок(6 месяцев) удалось завершить основные строительные работы (включая паровое отопление) и сдать под монтаж помещения лабораторий (около 2000 м^2 полезной площади).

185* Под размещение опытно-производственной базы филиала завода №100 был отведен корпус бывшего цеха MX-12 общей площадью около 10400 м^2. Данный корпус к началу работ представлял собой здание, сильно пострадавшее от артиллерийских обстрелов и воздушных бомбардировок во время войны и блокады города. Все коммуникации требовали полного восстановления.

Учитывая специфический профиль работы филиала завода № 100, особое внимание с начала работбыло обращено на восстановление трехэтажного бытового корпуса площадью около 2100м^2, где должно было разместиться конструкторское бюро и отделы. В целях быстрейшего окончания работ филиал завода №100 своими силами и средствами выполнил значительный объем восстановительных работ.

186* Перебазирование ВНИИ-100 с территории ЛКЗ на выделенную ему площадь в пос. Горелово (ныне Красносельский район С-Петербурга) произошло в апреле 1962г., как только позволили условия организации работ во вновь построенном на окраине леса экспериментально-производственном корпусе. Дальнейшее развитие производственной и лабораторной базы производилось параллельно с основными работами института.

187* Совместный приказ министра вооружения СССР Д. Ф. Устинова, министра транспортного машиностроения В.А. Малышева и исполняющего обязанности командующего БТ и МВВС маршала бронетанковых войск П.С. Рыбалко №194/543/182/243 от 9 августа 1946г.

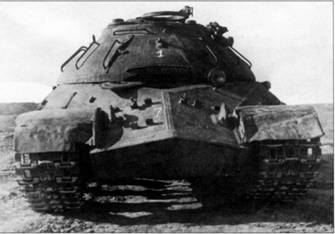

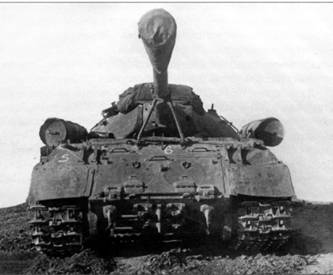

Танк ИС-3, подготовленный для проведения исследований по излучению МТО. НИИБТ полигон, 1947г.

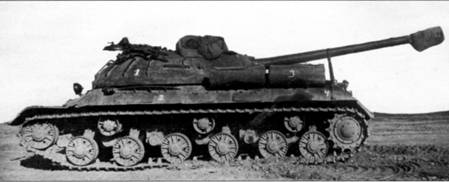

Танк ИС-3, подготовленный для проведения исследований по излучению МТО. НИИБТ полигон, 1947 г.

Полярная диаграмма излучения танка ИС-3.

Дальномер ПТЦ-13.

Установка дальномера ПТЦ-13 в командирской башенке танка ИС-2.

Установочный макет(броневая защита) дальномера ПТЦ-13 (крышка снята) на командирской башенке танка ИС-2.

Испытания проводились с целью выявления эффективности стрельбы с использованием дальномеров, определения преимущества того или иного типа дальномера, а также выбора типа дальномера для его использования в танках и САУ. Как показали результаты испытаний, эти дальномеры обеспечивали измерение дальности и стрельбу из пушки на дистанциях от 400 до 6000 м.

В 1947 г. с целью исследования энергетических характеристик танков в период с 11 сентября по 4 октября на НИИБТ полигоне прошли испытания образцов бронетанковой техники, в том числе, тяжелого танка ИС-3 на тепловое излучение. Работы велись совместно ИРиАП и НИИИ ВС. Как показали результаты испытаний, танк ИС-3 обладал наилучшей конструкцией и расположением выпускных труб по сравнению с другими машинами (Т-44, СУ-76, БА-64, американский легкий танк М-24). При движении машин нагреваемыми частями являлись выпускные трубы,броневые листы, находившиеся вблизи этих труб, а также броневые листы, располагавшиеся рядом с радиаторами системы охлаждения двигателя. Так, например, нагрев выпускных труб танка ИС-3 до 85'С происходил через 50 мин после пуска двигателя, в дальнейшем температура труб на холостом ходу достигала 100"С, при движении танка — 220-270°С, при этом величина максимальной интенсивности излучения составляла 127 Вт/стер.

Обнаружение танков по их тепловому излучению осуществлялось с помощью теплоблока «Леопард 45», при этом максимальная дальность обнаружения составляла до 3600 м. На основании результатов проведенных исследований были сделаны выводы о необходимости использования экранировки выпускных труб и их рационального размещения на машинах (по типу танка ИС-3), так как от их расположения зависела направленность и интенсивность теплового излучения.

С учетом результатов испытаний трофейных оптических дальномеров в 1946 г. на НИИБТ полигоне в период с 30 марта по 10 августа 1948 г. на танке ИС-2 прошли испытания отечественных дальномеров: горизонтальнобазного ПЦТ-13 и вертикальнобазного ПЦТ-13а конструкции ГОИ им. Вавилова.

Дальномер ПТЦ-13 (база 800 мм, увеличение 10х ) монтировался в установочном макете (стальная броневая коробка) на крыше командирской башенки, при этом смотровой прибор командира МК-4 и турельная установка зенитного пулемета ДШК снимались. Для прохода нижней части дальномера внутрь командирской башенки в основании стальной коробки имелось прямоугольное отверстие. Крепление дальномера в установочном макете (в специальных цапфах с резиновыми амортизаторами) обеспечивало возможность наблюдения и измерения дальностей до цели с углами места от -5 до +16". Искатель дальномера, имевший поле зрения 12' и увеличение 4х , позволял распознать цель на дистанции свыше 2000 м. Однако крепление дальномера в установочном приспособлении было ненадежным. При движении танка или при работе двигателя на холостом ходу имелась сильная вибрация нижней части поля зрения, что не позволяло производить измерение дальности. При стрельбе с коротких остановок определение дальности производилось с заглушенным двигателем. Тем не менее количество пораженных целей при стрельбе с места и коротких остановок при использовании дальномера ПТЦ-13 было в среднем в 2 раза больше, чем при глазомерном определении дальности, а время, затрачиваемое на стрельбу и поражение цели, – меньше (при стрельбе с места – 104 с вместо 125 с, с коротких остановок, соответственно, 80 и 100 с). Наряду с танком ИС-2 была признана возможной и установка дальномера ПТЦ-13 в танке ИС-3. При монтаже дальномера, высота машины увеличивалась на 180 мм.
